双卧轴混凝土搅拌主机核心搅拌机构设计

　　在商混站、工程现场临时拌合站、预制构件厂的砼生产环节里，搅拌主机的核心作业部件直接决定了拌合均匀度、生产效率与设备维护周期，这套双轴搅拌机构正是针对强制式混凝土搅拌主机的核心作业单元做的结构设计。从实际作业场景出发，这类搅拌机构需要应对砂石骨料的持续磨损、水泥浆体的粘结附着，以及满载启动时的大扭矩冲击，因此设计阶段首先要平衡结构刚性与耐磨性能的匹配关系。

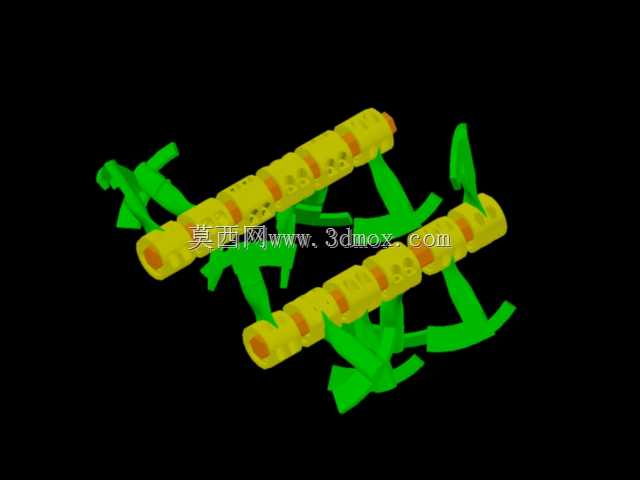

　　两根平行布置的搅拌轴是整个机构的承载核心，轴体采用分段变径设计，安装端匹配主机两侧的轴承座与密封组件，作业段预留搅拌臂的安装定位面，每根轴上沿螺旋线方向排布多组搅拌臂，相邻臂的相位角错开固定角度，避免拌合过程中出现物料卡滞、搅拌死角的问题。搅拌臂与轴体的连接采用嵌入式定位加螺栓锁紧的结构，既保证传动扭矩的可靠传递，也方便磨损后单独更换臂体，无需整体拆卸轴组，降低现场维护的工作量。

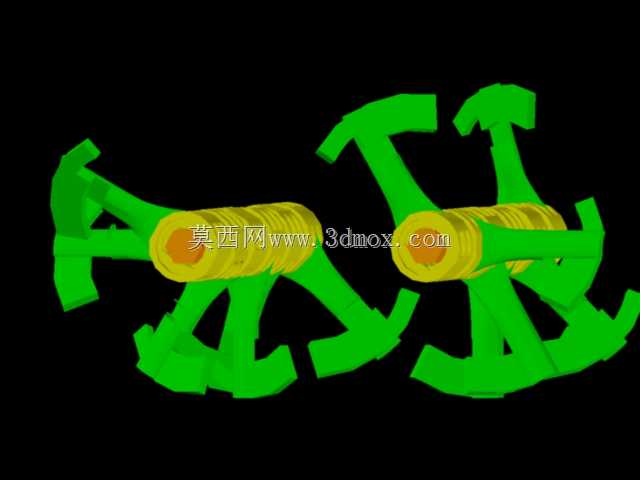

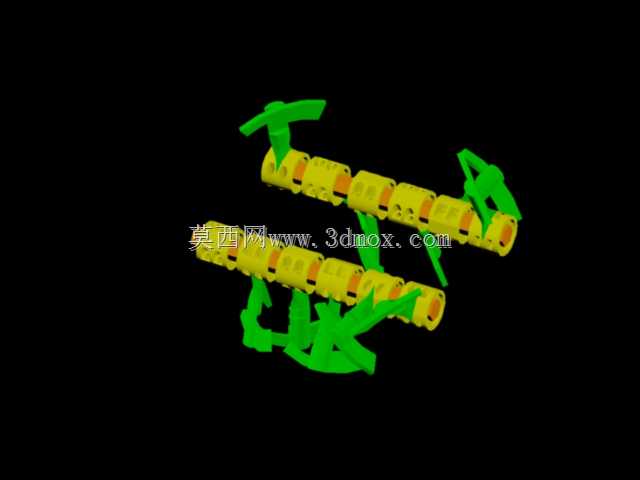

　　拌叶的外形设计是决定拌合效果的关键，图中可见的弧形拌叶并非等曲率结构，靠近轴体的区段曲率更大，负责将筒底的物料向上翻送，外端区段曲率放缓，在旋转过程中推动物料沿轴向做窜动，两根轴的旋向相反，作业时形成相向的物料流，让水泥、砂石、水与外加剂在短时间内实现三维方向的交叉拌合，避免出现局部灰团、骨料裹浆不均匀的问题。拌叶的安装角度预留了微调空间，现场可根据骨料粒径、混凝土标号的差异，调整拌叶与搅拌轴轴线的夹角，适配不同工况下的拌合需求，比如生产干硬性混凝土时适当减小夹角，提升物料的剪切拌合力度，生产大流态泵送混凝土时适当增大夹角，加快物料的轴向流动速度，缩短单盘拌合周期。

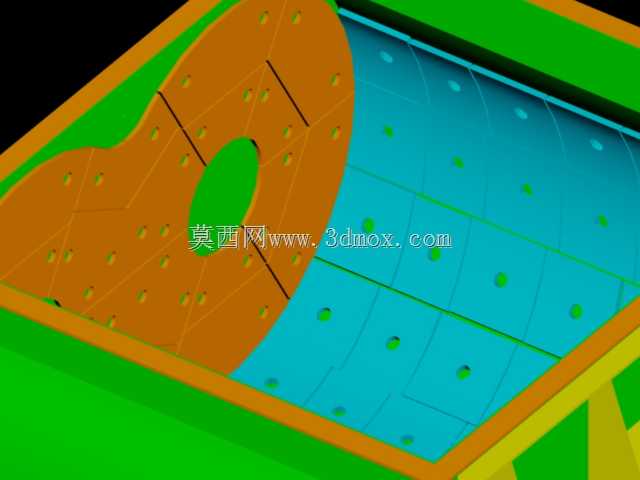

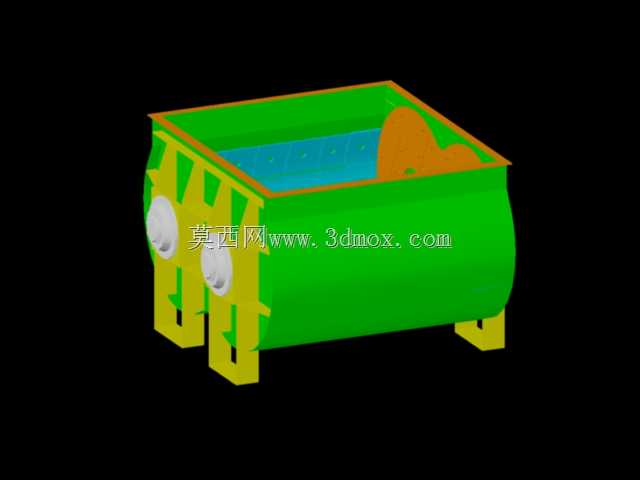

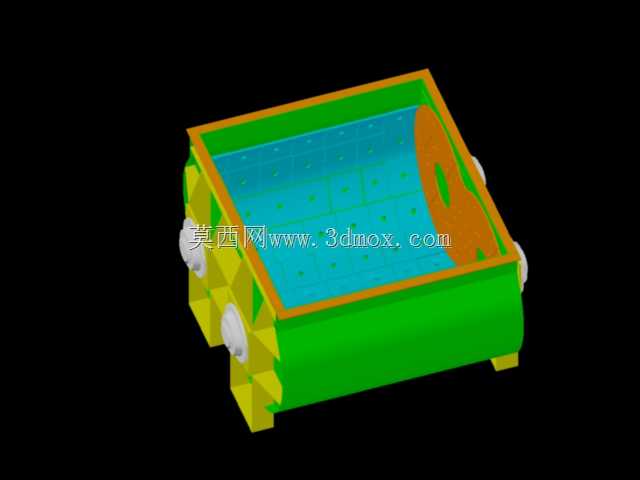

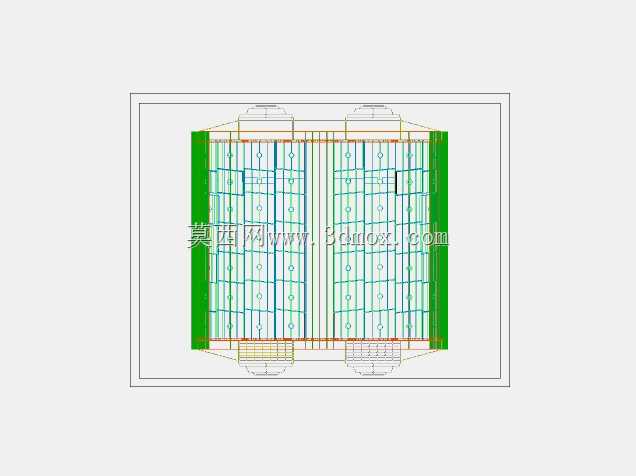

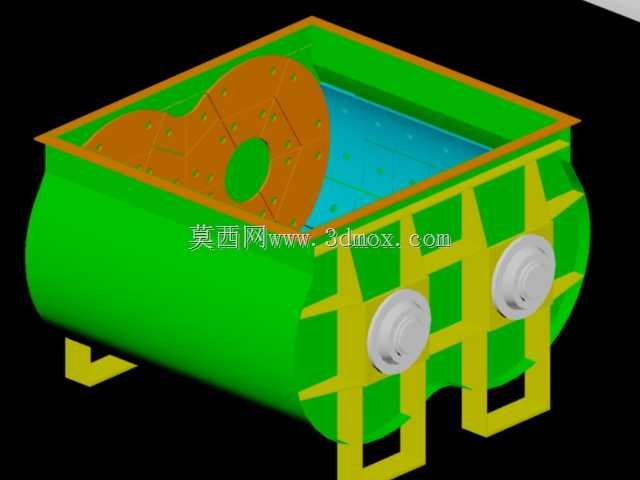

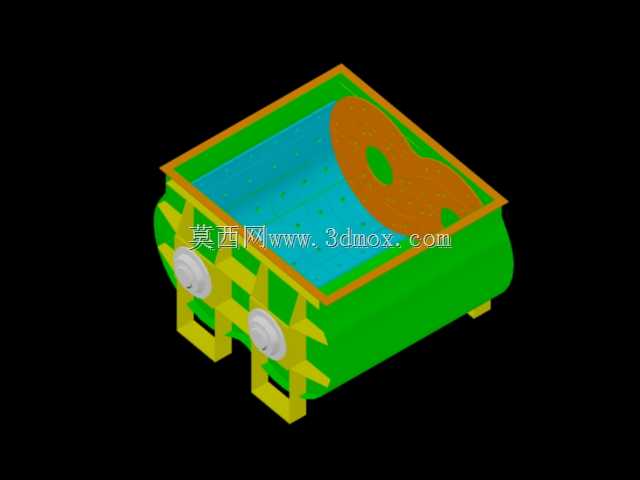

　　从安装边界来看，这套搅拌机构的轴间距、轴伸端尺寸、搅拌臂外沿回转直径都严格匹配常规2方、3方强制式搅拌主机的筒体内径，安装时需要保证两根轴的平行度公差控制在允许范围内，避免运转过程中出现臂体刮碰筒壁、轴端密封偏磨漏浆的问题。轴端的密封结构采用多道组合密封，最外侧是耐磨防尘圈，阻挡砂石颗粒进入密封腔，中间是油脂密封腔，持续注入润滑脂形成正压屏障，阻止水泥浆渗入轴承部位，内侧是骨架油封，彻底阻断浆体进入轴承的路径，这套密封设计直接关系到主机的连续作业时长，也是工程现场维护时的重点检查部位。

　　在结构强度校核阶段，搅拌臂的根部做了圆弧过渡处理，避免应力集中导致的臂体断裂，因为满载搅拌时，大粒径骨料卡滞在拌叶与筒壁之间时会产生瞬间冲击载荷，圆弧过渡结构可以分散应力，提升部件的抗冲击能力。拌叶的工作面堆焊耐磨层，磨损后可以补焊修复，不用整体更换拌叶，降低易损件的使用成本。整个搅拌机构的动平衡在装配阶段就做了校正，保证高速运转时的振动量控制在允许范围内，减少对主机架、轴承座的交变载荷冲击，延长整台设备的使用寿命。

　　实际投产使用时，这套搅拌机构的单盘拌合循环时间可以控制在30到45秒之间，拌合后的混凝土匀质性满足国标要求，不会出现局部骨料离析、水泥分布不均的问题，不管是生产普通标号的泵送混凝土，还是生产纤维混凝土、干硬性预制构件用混凝土，都能通过拌叶角度的微调达到理想的拌合效果。日常维护中，只需要定期检查搅拌臂连接螺栓的预紧力、拌叶的磨损量、轴端密封的润滑脂注入情况，就能保证设备长期稳定运行，相比单轴搅拌机构，双轴结构的拌合效率提升40%以上，能耗反而降低15%左右，是目前商用混凝土搅拌站的主流核心结构形式。
