卧式槽型带搅拌桨物料混合设备结构

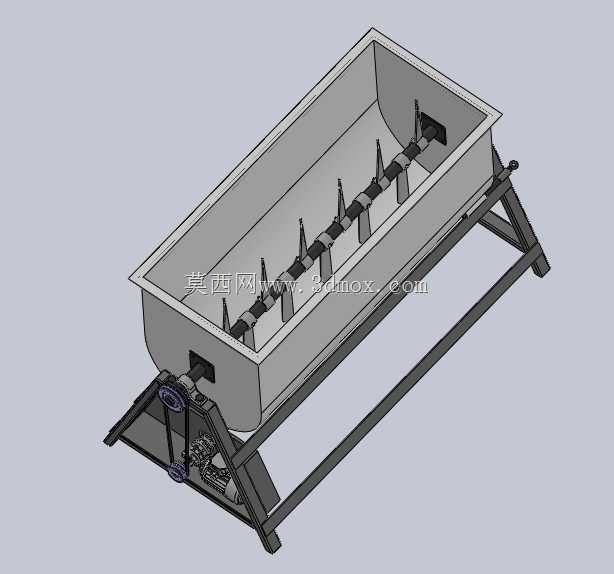

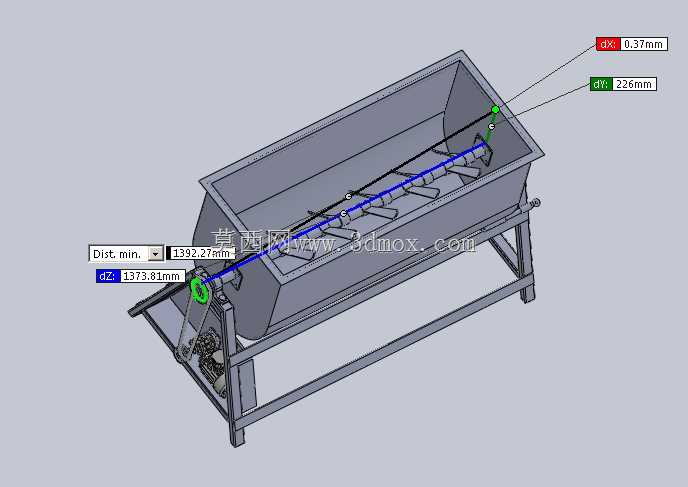

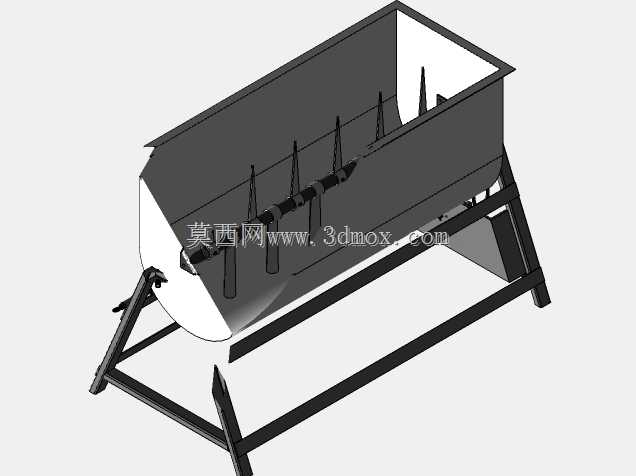

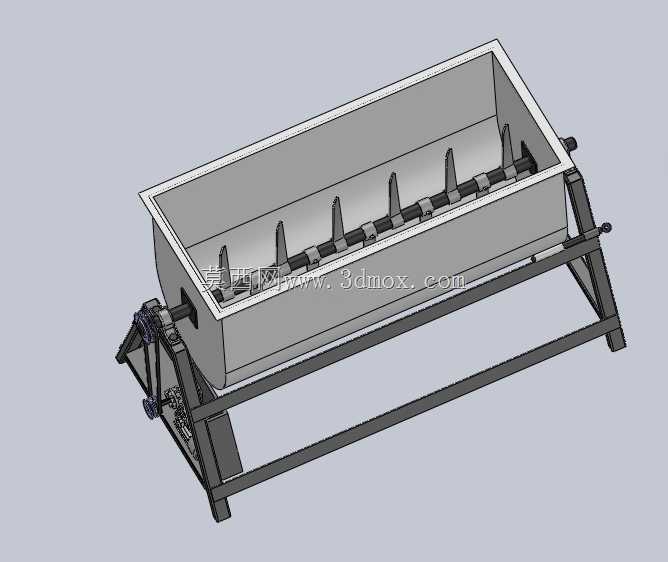

　　该卧式槽型搅拌设备的三维结构，主要面向散状、半流体类物料的均匀混合作业场景，在食品酿造、饲料加工、小型建材配料等工况中都有适配空间，尤其适配小批量多批次的物料混配需求，可完成不同组分颗粒、粉料与少量液体的搅拌混匀工序，避免物料分层、结团的问题。从结构设计逻辑来看，整体采用U型敞口槽体作为物料容纳腔体，槽体边缘做外翻折边强化结构刚性，避免长期装载物料后槽壁出现形变，槽体两端预留轴承安装位，用于固定横穿槽腔的搅拌主轴。搅拌轴上按等间距排布多组桨叶，桨叶采用倾斜角度安装，转动过程中可同时推动物料沿轴向与径向翻动，不存在搅拌死角，能让槽内不同位置的物料都得到充分搅动，相比普通螺带式搅拌结构，该桨叶结构对结块物料有更好的打散效果，

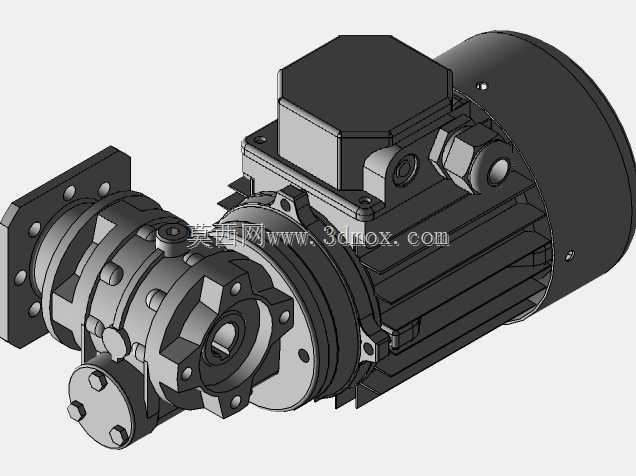

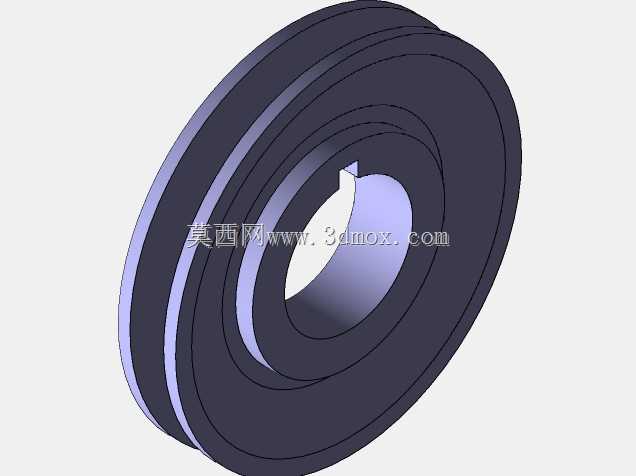

　　同时转动阻力更小，降低配套驱动单元的负载。设备的支撑机架采用型钢焊接成型的三角支撑结构，前后支腿做斜向加固，槽体整体呈一定倾斜角度安装在机架上，既方便搅拌完成后的物料快速卸料，也能降低设备运行时的重心，减少搅拌过程中因物料偏心负载产生的振动，机架底部预留安装孔位，可直接通过膨胀螺栓固定在硬化地面上，无需额外做混凝土基础，适配小型加工车间的灵活布置需求。传动部分布置在设备的一端，采用带传动结构连接驱动电机与搅拌主轴，带传动的结构可在搅拌过程中遇到硬质异物卡滞时起到过载保护作用，避免电机堵转烧毁，传动组件外侧设置安全防护罩，防止运行过程中人员误触转动部件，符合设备安全设计规范。槽体的敞口设计方便作业过程中随时添加物料，

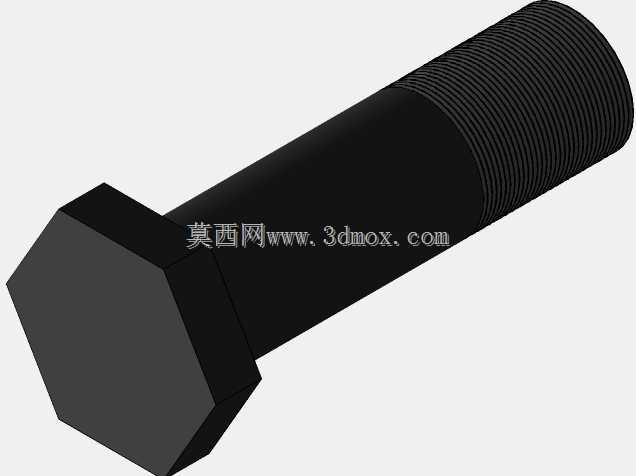

　　也便于日常使用后对槽腔内部进行冲洗清理，桨叶与搅拌轴采用螺栓连接固定，磨损后可单独拆卸更换，无需整体更换主轴，降低后期维护成本。从安装边界来看，设备整体长度适配常规车间的工位布置，宽度方向预留足够的操作空间，高度方向符合人工投料的作业高度，无需额外搭建投料平台，单台设备即可独立完成混料作业，也可配套上料机、出料输送机组成连续混料生产线。设计过程中对槽壁厚度做了针对性强化，针对不同物料的磨损特性，槽体内壁可额外衬耐磨板材，桨叶边缘也可堆焊耐磨层，提升设备在处理磨琢性较强物料时的使用寿命。搅拌轴两端的密封结构采用接触式密封，避免搅拌过程中物料从轴端缝隙泄漏，同时防止外部杂质进入轴承位造成轴承磨损。整体结构没有冗余设计，所有受力部件都做了应力校核，机架的型钢选型匹配满载时的总负载，长期满载运行也不会出现结构变形，搅拌转速设置在合理区间，既保证物料翻动的充分性，也不会因转速过高造成物料抛洒外溢。
