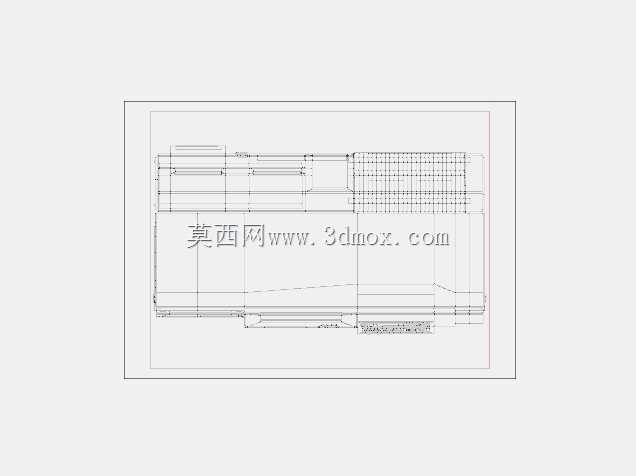

卧式数控车床整机外观结构三维数模

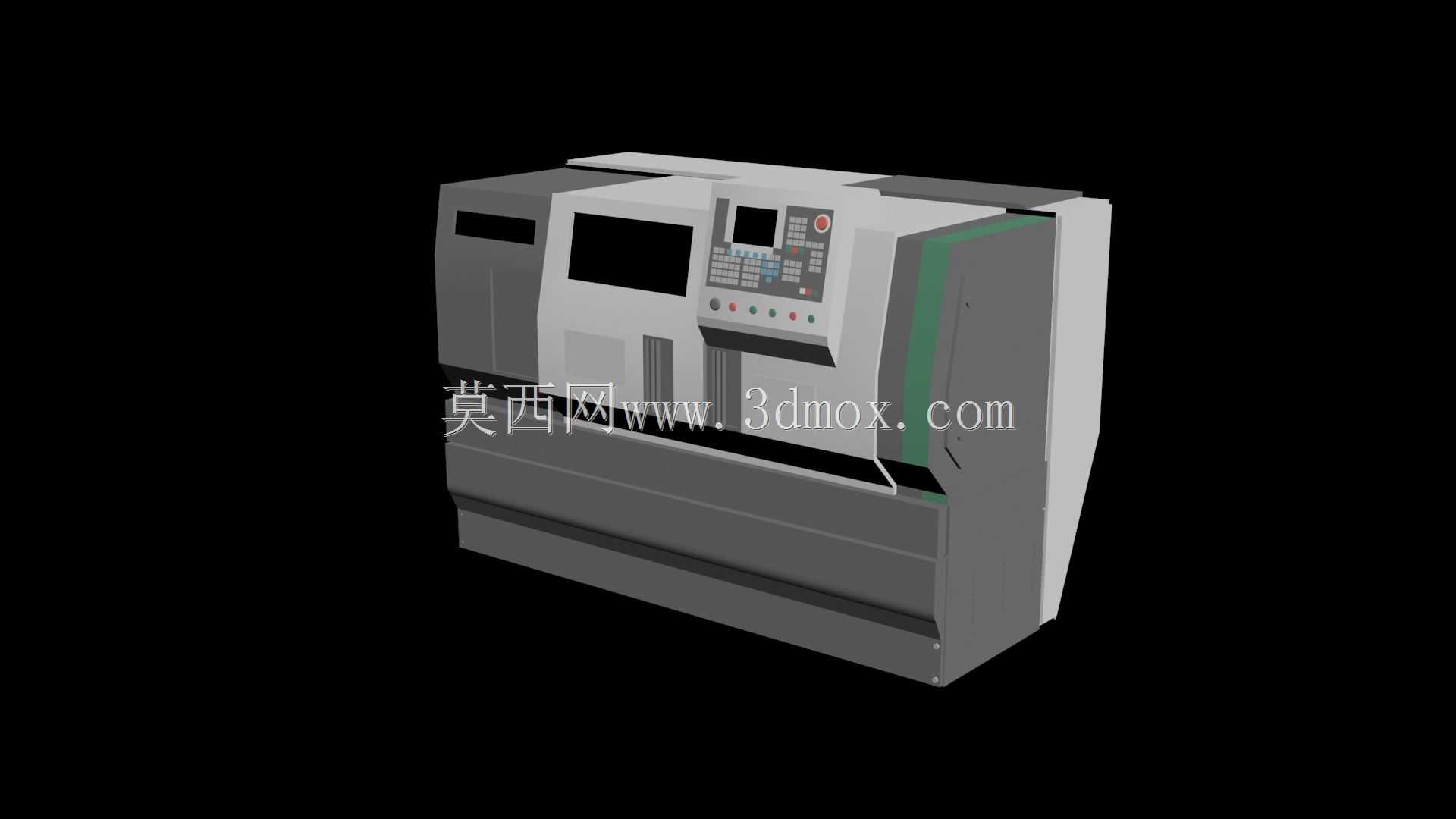

　　这套三维数模还原的是卧式平床身数控车床的完整外部结构与安装边界，可直接用于车间布局规划、设备产线排布仿真、操作培训教具开发等场景，也能作为同类机床改型设计的外部结构参考基准。从实际加工场景来看，这类数控车床是中小规格回转类零件加工的核心设备，覆盖轴类、盘类零件的外圆、内孔、螺纹、锥面、圆弧面等多工序切削加工，广泛应用于通用机械零部件加工、汽配零件量产、五金件精密加工、小型模具配件加工等场景，相比普通卧式车床，其数控系统可实现进给轴的自动联动控制，能稳定完成复杂型面回转零件的批量加工，加工一致性远高于人工操作的普通车床。数模完整还原了设备的外部防护结构，左侧为主轴箱区域的固定式防护壳体，正面设置上下滑移式防护门，

　　防护门采用透明观察窗搭配金属边框的结构，可在加工过程中阻挡切削液飞溅与切屑飞出，观察窗的位置刚好对准主轴装夹区域与刀架行程范围，操作人员无需打开防护门即可观察切削状态；右侧为电气柜集成区域，将数控系统操作面板、电气控制元件、散热风道整合在同一侧壳体中，操作面板区域做了内凹式设计，避免车间通行过程中误碰操作按键，面板上预留了显示屏安装位、按键区、急停按钮安装位、进给倍率与主轴倍率旋钮安装位，完全贴合实际操作的人机工程需求，操作人员站在设备正面即可完成程序输入、参数调整、加工启停等全部操作，无需侧身或移动位置。设备底部为整体式床身底座结构，底座做了加宽下沿设计，安装时可通过地脚螺栓直接固定在混凝土地基上，

　　数模预留了底座安装孔的位置与间距，做车间布局时可直接根据数模的安装边界预留设备间距、操作通道、物料周转空间，常规布局下设备正面需预留不小于800mm的操作与上下料通道，设备后侧需预留不小于600mm的电气维护与散热通道，左侧可根据车间物流方向预留棒料送料机的安装对接空间，右侧可预留排屑器的安装位置。从设计思路上看，这套外部结构数模严格遵循实际机床的功能分区逻辑，没有做多余的装饰性结构，所有外凸结构都对应实际的功能部件：正面操作区的内凹设计是为了缩短操作人员与操作面板的距离，降低长时间操作的疲劳度；顶部的斜面设计是为了避免车间积尘、切削液堆积在设备顶面，日常清洁时可直接沿斜面冲扫；侧面的散热格栅位置对应内部电气柜与主轴箱的发热区域，

　　保证设备长时间运行时的散热效率，避免内部元件过热报警。数模还原的设备整体长宽高尺寸符合主流6140规格卧式数控车床的外部尺寸范围，床身长度方向可适配最大加工长度750mm规格的加工需求，主轴中心高对应常规200mm规格，可装夹最大回转直径400mm以内的盘类零件，完全匹配中小规格零件加工车间的常用设备选型参数。做产线仿真时，可直接将该数模导入布局场景，搭配上下料机械手、物料台、检测工位的模型，完整模拟从毛坯上料、数控加工、成品下料到尺寸检测的全流程动线，提前排查产线布局中的通道干涉、设备间距不足、操作空间预留不够等问题，减少实际产线搭建时的整改成本。对于三维建模从业者来说，这套数模的外部结构分件逻辑也具备参考价值，所有防护壳体、操作面板、门体、底座的分件都遵循实际钣金加工的工艺逻辑，没有出现无法通过折弯、焊接工艺实现的异形曲面结构，钣金件的折弯圆角、拼接缝隙都做了符合实际加工精度的还原，可作为钣金类设备防护结构建模的参考案例。
