可摇臂径向进给台式钻床结构设计

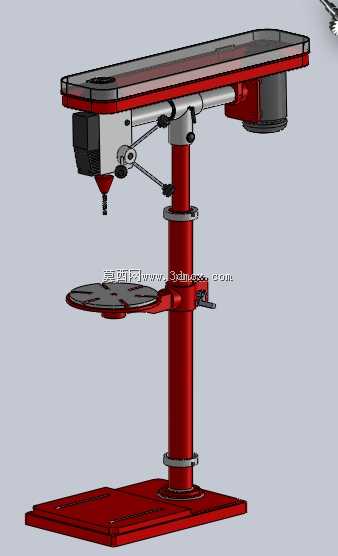

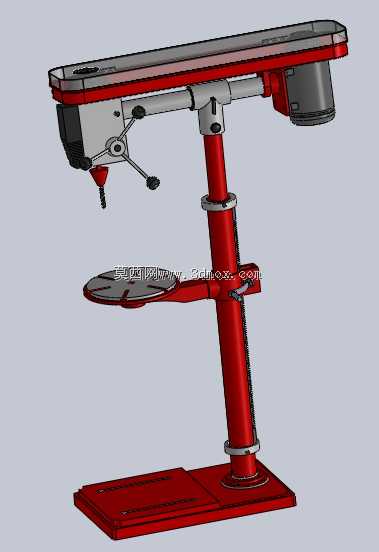

　　这款摇臂式台钻的结构设计，完全围绕小型机加工车间、五金维修工位、教学实训场景的实际钻孔作业需求展开，区别于重型摇臂钻的大占地、高功耗特性，这款设备的安装边界控制得十分紧凑，底座采用加厚铸铁平板结构，底部预留四个沉头安装孔，可直接固定在钳工工作台或者独立的设备支架上，不需要额外做复杂的地基浇筑，适配多数小型生产场地的工位布局。从实际作业用途来看，这款设备主要承担小型金属工件、非金属型材的钻孔、扩孔、铰孔加工工序，也可配合专用夹具完成攻丝、锪孔作业，覆盖从0.5mm到16mm直径的常规钻孔加工范围，足够满足五金维修、样件试制、小批量零件加工的日常需求。

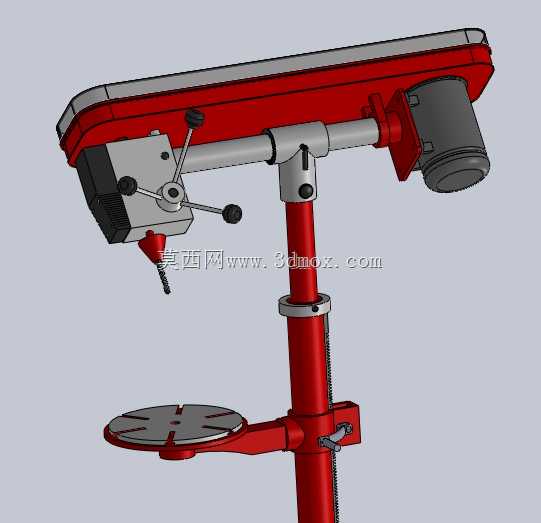

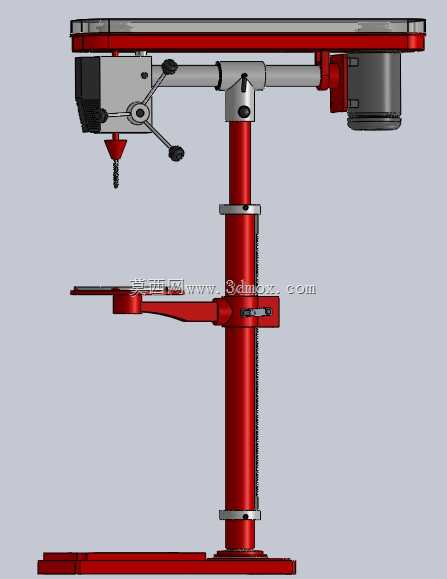

　　设备的功能结构设计充分考虑了操作便利性，摇臂部分采用可水平回转的悬臂结构，和传统固定主轴箱的台钻相比，操作人员不需要频繁挪动重型工件来对准钻头位置，只需要松开摇臂锁紧手柄，就可以带动主轴箱沿立柱做360度水平回转，同时主轴箱还能沿摇臂的水平导轨做径向滑动，调整到位后扳动锁紧手柄即可固定加工位置，对于外形尺寸偏大、不方便频繁移位的箱体类、支架类工件，这种结构能大幅降低工件装夹找正的时间消耗。立柱部分采用圆形无缝钢管加工而成，表面做淬火磨削处理，摇臂的升降套和立柱配合间隙控制在0.02mm以内，既保证摇臂升降调整的顺畅度，也能避免钻孔作业时主轴出现晃动，保障钻孔的位置精度。

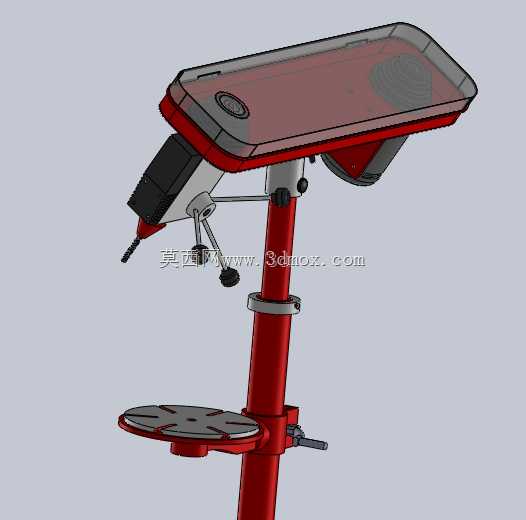

　　主轴进给机构采用齿轮齿条传动结构，操作手柄设置在主轴箱侧面，操作人员站在设备正前方就可以单手操控进给手柄，控制钻头的进给速度和进给深度，主轴箱内部的传动带采用多楔带结构，相比普通V带传动，多楔带的传动比更稳定，高速运转时的振动更小，同时带轮设置了多档转速槽，可通过调整传动带的位置切换不同主轴转速，适配不同材质工件的钻孔参数需求，比如钻削铝合金、塑料等软质材料时可切换高转速档位，钻削钢材、铸铁等硬质金属时切换低转速大扭矩档位，避免钻头过热烧损。工作台采用可升降、可回转的圆形铸铁台面，台面上加工有多条T型槽，可直接用压板螺栓固定工件或者平口钳，工作台的升降机构采用梯形丝杠传动，转动侧面的升降手轮就可以调整工作台和钻头之间的距离，适配不同高度尺寸的工件装夹需求，不需要频繁调整摇臂的高度位置，日常加工小尺寸工件时调整效率更高。

　　从设计思路上看，这款设备的所有结构都优先保障刚性和操作便捷性，底座、立柱、摇臂、主轴箱几个核心承载部件都做了加强筋设计，在满负荷钻孔作业时，主轴的径向跳动量可控制在0.03mm以内，能满足普通精度零件的钻孔加工要求。设备的电气控制部分设置在摇臂末端的电机安装座旁，操作按钮布局符合人体工程学设计，启动、停止按钮伸手即可触碰，同时电机外壳设置了散热筋结构，长时间连续作业时也能维持稳定的工作温度，不会出现过热停机的问题。设备的所有润滑点都设置了外露的注油孔，日常维护时不需要拆解外壳就可以完成导轨、丝杠、齿轮部位的润滑保养，降低设备的后期维护成本。

　　在安装尺寸边界上，设备整体占地长度不超过1米，宽度不超过0.4米，摇臂升到最高位置时整体高度不超过1.7米，常规2.8米层高的车间厂房都可以顺利安装，不需要额外抬高车间顶棚。设备的重心集中在底座正中心位置，即使不做地脚螺栓固定，在常规钻孔作业时也不会出现设备倾翻的风险，对于临时流动作业的维修工位，也可以直接放置在稳固的工作台面上使用，适配性十分灵活。和普通立式台钻相比，这款摇臂结构的台钻加工覆盖范围更大，相同底座安装尺寸下，可加工工件的最大外形尺寸是普通台钻的3倍以上，对于多品种小批量的加工场景，能减少设备的重复投入，提升工位的加工适配能力。
