OpenPilotCC3D飞控外壳结构设计

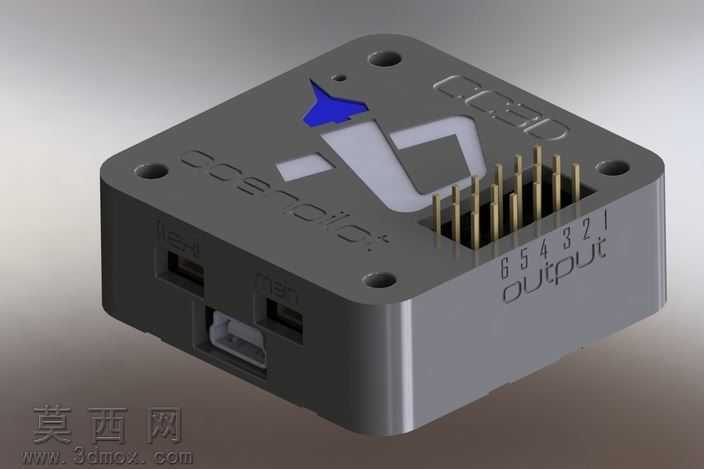

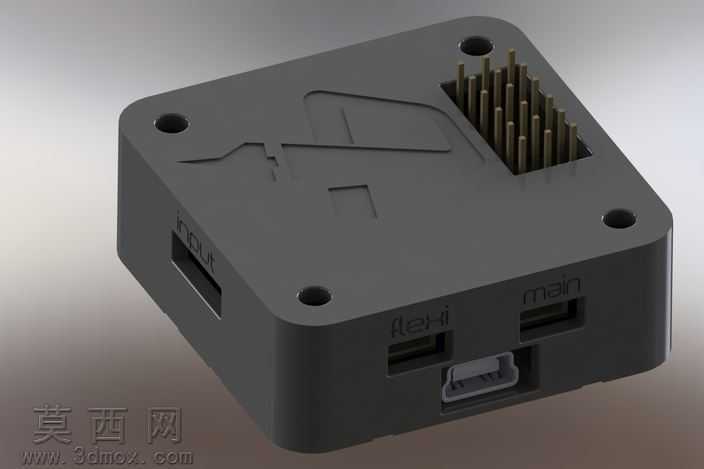

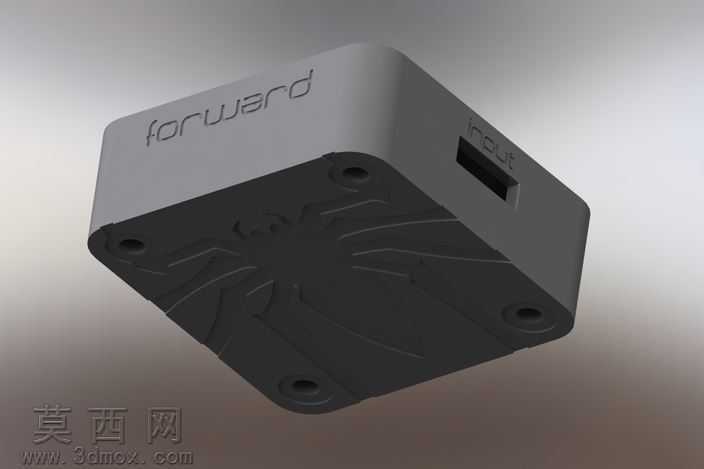

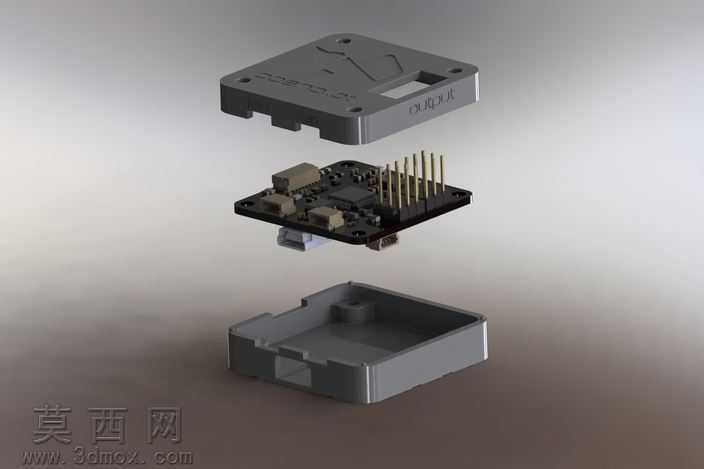

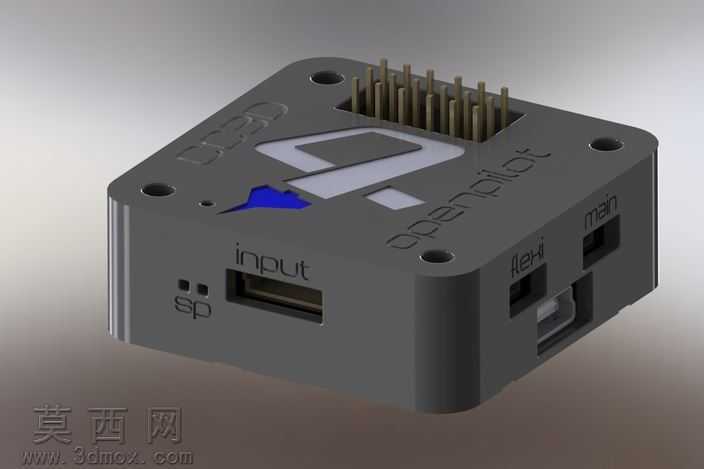

本作品为OpenPilot CC3D飞控配套的保护外壳三维设计，建模阶段依托SolidWorks平台完成全参数化特征构建，首先以飞控核心电路板的安装尺寸为基准，绘制外壳主体的拉伸轮廓，精准预留四角安装孔位，孔位深度与沉台尺寸完全匹配自攻螺丝的装配需求，保证壳体上下盖合后无错位松动。外壳上盖表面做了品牌标识的浮雕特征处理，通过凸台拉伸命令实现CC3D字样与品牌logo的立体效果，logo区域单独拆分曲面做分色材质分配，蓝色箭头标识与白色品牌图形分别赋予不同的哑光塑料材质，还原实物的视觉区分度。上盖一侧精准预留单排直插排针的伸出槽位，槽位边缘做0.2mm的倒角处理，避免排针插拔时与壳体发生剐蹭，排针旁侧蚀刻output方向标识与1-6的引脚序号，字符深度控制在0.15mm，既保证印刷或激光打标时的辨识度，又不会削弱壳体的结构强度。外壳下盖部分重点设计接口避让结构，针对飞控板载的USB接口、调试接口分别开设对应尺寸的开口，开口边缘做圆角过渡，防止插拔数据线时割伤线材表皮，同时下盖内部设计多道限位筋，筋位高度与电路板厚度匹配，装配后电路板不会在壳体内发生窜动，避免震动导致的引脚脱焊问题。材质渲染阶段，壳体主体采用深灰色哑光ABS塑料材质，调整粗糙度参数至0.6，还原注塑壳体的细腻磨砂质感，金属排针部分赋予黄铜镀金材质，调高金属反射参数模拟插针的金属光泽，接口内部的金属弹片做暗金属色处理，增强细节真实感。整体设计思路围绕飞控的实际使用场景展开，在完全包裹保护电路板的前提下，尽可能压缩壳体的整体体积，外壳边角做R2圆角处理，既提升握持安装的手感，也能降低炸机时边角碎裂的风险，上下盖的合模面做止口结构设计，合模后缝隙控制在0.1mm以内，具备基础的防尘能力，适配航模无人机飞行时的复杂使用环境，所有结构特征均做拔模斜度处理，拔模角度设置为1.5度，满足后续注塑开模的生产工艺要求，无需二次调整即可直接用于模具加工。
