中式六角重檐仿古凉亭结构设计

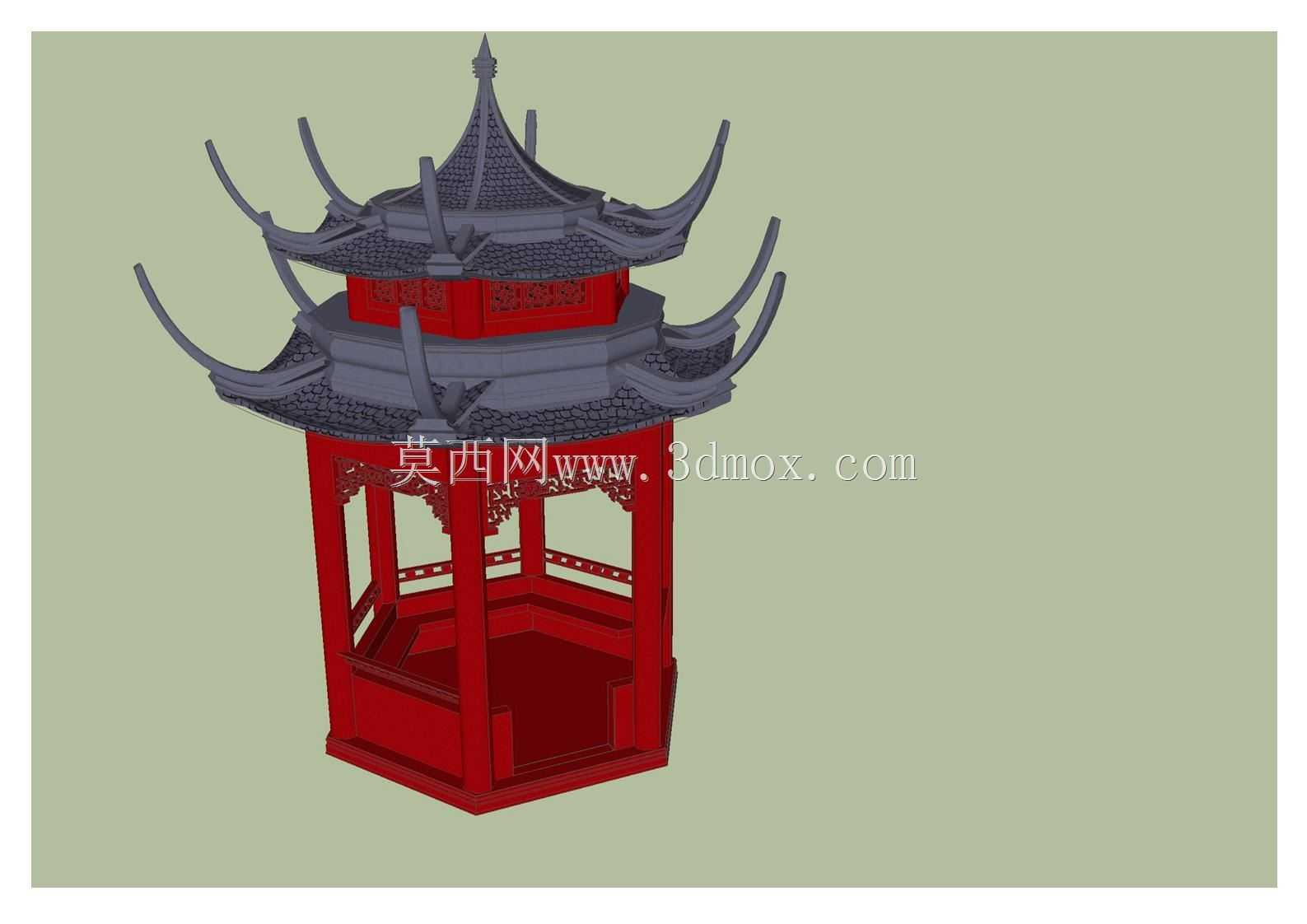

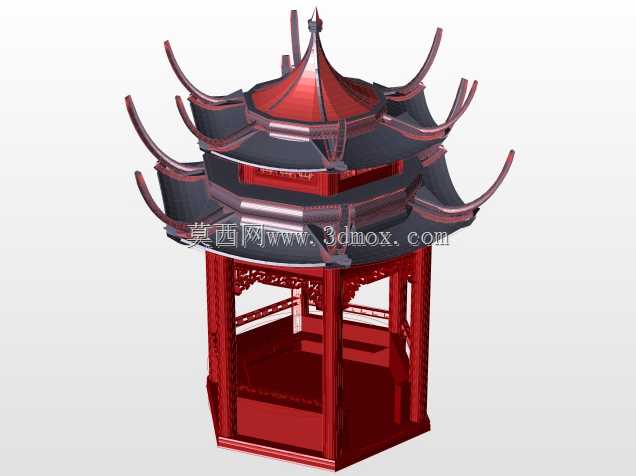

　　这款仿古六角重檐凉亭的三维结构设计，核心围绕户外景观场景的落地使用需求展开，在传统木作古建的形制基础上做了适配现代加工工艺的结构优化，可直接对接数控开料、构件预制的生产流程，减少现场施工的裁切调整工作量。从实际应用场景来看，该结构可适配城市公园节点造景、古建文旅街区休憩区、中式庭院配套、景区登山步道休息点等多个场景，构件拆分逻辑兼顾了工厂预制与现场快速拼装的需求，所有外露构件的衔接处都做了隐藏式连接位设计，避免外露固件破坏古建形制的整体观感。

　　设计过程中首先确定了六角对称的整体布局，单边长跨度控制在1.2米，整体台座到宝顶的总高度控制在3.8米，台座预留了10厘米的落地找平调节余量，安装时可根据现场铺装的平整度通过底部调节件微调水平，不需要额外做大面积的混凝土找平层，适配不同场地的基础条件。重檐部分的翼角起翘弧度参考了江南古建的营造比例，每处翼角的出挑长度控制在45厘米，既保证了檐下的遮雨覆盖范围，也避免出挑过长导致的结构应力集中，翼角内部设置了隐藏式的斜向支撑构件，和上层檐的圈梁结构连为整体，不需要额外加装金属拉接件就能保证结构抗风稳定性，可适配内陆地区常规的户外风压荷载要求。

　　亭身部分的六根立柱采用等截面设计，立柱之间的下半段设置了40厘米高的坐槛，坐槛和立柱采用榫卯加定位销的连接方式，既可以作为游客休憩的坐面，也能作为下部结构的横向拉接件，提升整体框架的抗扭性能。立柱之间的上半段设置了镂空花格装饰，花格的纹样采用简化的回纹设计，在保留中式装饰质感的同时减少了细碎构件的数量，降低后期维护的更换成本。两层檐面的瓦垄采用等距排布设计，瓦件的卡扣结构做了通用化设计，同规格的瓦件可以互换安装，后期出现局部破损时不需要定制特殊构件，直接更换标准件即可完成维护。

　　上层檐顶部的宝顶采用分层套接的结构设计，和最上层的雷公柱直接定位连接，安装时不需要额外搭设复杂的定位工装，通过预制的定位卡槽就能保证宝顶处于整体结构的中心轴线上，避免安装偏移导致的观感问题。所有木质构件的拼接位置都预留了2毫米的伸缩缝，适配户外温湿度变化带来的木材胀缩变形，避免季节变化导致的构件开裂、拼接处起翘问题。台座部分采用六边形整体框架结构，框架内部预留了填充空间，现场安装时可以根据需求填充碎石或者混凝土配重，提升整体结构的抗倾覆能力，在沿海或者风力较大的区域，也可以通过台座预留的锚栓孔直接和地面基础做硬连接，进一步提升结构稳定性。

　　从建模逻辑来看，所有构件都采用参数化草图驱动，调整单边长、总高度等核心参数时，翼角弧度、檐面坡度、花格尺寸都可以按比例联动调整，可快速衍生出不同尺寸规格的同系列凉亭结构，不需要重新从零开始建模，能大幅缩短同类型项目的设计出图周期。构件拆分时充分考虑了运输边界，所有单件构件的长度控制在2.4米以内，宽度控制在0.8米以内，可以直接用常规的货运车辆运输，不需要申请超限运输许可，降低物流环节的成本与协调难度。
