蝴蝶装饰创意挂钟结构设计

　　这款创意挂钟的设计，最初是面向家居软装、文创陈设场景做的结构方案，区别于常规工业计时钟的刻板造型，把装饰属性和基础计时功能做了融合，在做三维结构拆解的时候，首先要平衡的是钟面机芯的安装公差和外饰件的配重平衡。从实际使用场景来看，这类挂钟多用于客厅背景墙、儿童房墙面、文创门店的展示区，不需要像工业计时设备那样追求毫秒级精度，但对运行静音、悬挂安全、外饰件固定可靠性有明确要求。

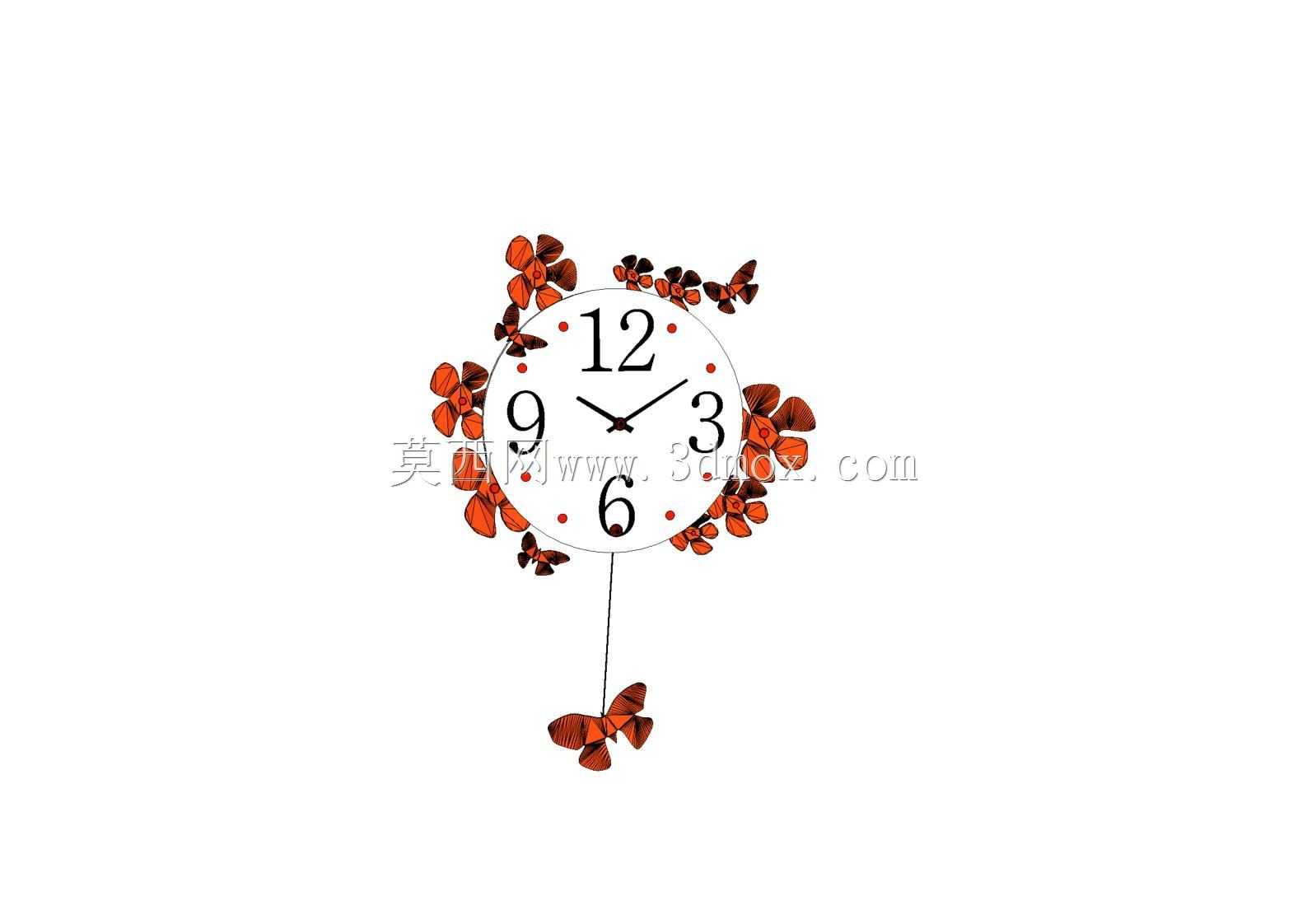

　　设计思路上没有采用常规的圆形全包外框，而是把立体蝴蝶饰件作为钟面的视觉延伸，钟盘基底采用薄型冷轧板冲压成型，盘面做哑光白喷塑处理，避免强光下的反光干扰读时，12、3、6、9四个刻度位做凸起的阿拉伯数字标识，其余刻度位用细小的凸点代替，既保证读时的辨识度，又不会抢了外饰蝴蝶的视觉重心。环绕钟盘布置的蝴蝶饰件，每一片都做了角度微调，不是统一的平面粘贴，部分蝶翼做15-30度的翘起，模拟蝴蝶停落的自然状态，钟摆位置也设计了单只垂坠的蝴蝶饰件，和钟盘周边的饰件形成视觉呼应，摆长控制在钟盘直径的0.8倍，避免摆动幅度过大触碰墙面。

　　从安装边界和尺寸参数来看，钟盘主体直径控制在280mm，包含周边蝴蝶饰件的整体外轮廓直径为380mm，整体厚度（含蝶翼翘起高度）为45mm，背部的挂孔采用标准的8mm腰型孔，适配市面上常规的墙面膨胀螺丝、无痕钉的安装尺寸，挂孔位置做了重心校准，确保悬挂后钟面保持水平，不会出现倾斜。机芯选用标准的静音扫秒石英机芯，机芯安装位预留了2mm的调节间隙，方便后期校准指针的平行度，避免走时过程中出现指针刮蹭盘面、卡滞的问题。

　　结构设计过程中，特意对蝴蝶饰件的固定方式做了优化，没有采用易老化的双面胶粘贴，而是在每个蝴蝶饰件的底部设计了1.5mm的定位插柱，对应钟盘上的定位孔做过盈配合装配，装配后在结合点打微量的环保结构胶加固，既保证长期使用不会出现饰件脱落，也不会在外观面露出胶痕影响美观。钟摆的连接结构采用尼龙轴套，减少摆动过程中的金属摩擦噪音，摆重控制在120g，匹配常规挂钟机芯的摆锤驱动扭矩，不会出现驱动力不足导致摆幅过小、停摆的问题。

　　考虑到实际使用中的维护需求，钟盘背部设计了可拆卸的电池仓盖，更换电池不需要把整个钟体从墙面取下，只需要掀开背部的仓盖即可操作，电池仓周边做了0.5mm高的挡边，避免电池漏液腐蚀机芯结构。所有外露的饰件边缘都做了R0.8的圆角倒钝处理，没有尖锐的毛刺棱角，即使安装在儿童活动区域，也不会出现磕碰划伤的风险。整体配重经过反复校准，整机重量控制在620g左右，对墙面的承重要求很低，哪怕是石膏板墙面配合专用的无痕钉也能稳定安装，不会出现坠落风险。

　　在三维建模过程中，所有的装配位都做了公差匹配，蝴蝶饰件的曲面造型做了均匀的壁厚处理，最薄处不小于1.2mm，不管是采用ABS注塑加工还是采用光敏树脂3D打印做样件，都不会出现填充不足、变形翘曲的问题。钟面的刻度标识和钟盘基底做一体化建模，不需要后续的丝印或者粘贴工序，减少生产过程中的装配环节，也能避免长期使用后刻度标识磨损脱落的问题。指针的造型做了简约的楔形设计，时针和分针的长度差控制在30mm，指针表面做哑光黑喷塑处理，和白色钟盘形成足够的对比度，读时清晰不费力，秒针采用细金属丝材质，运行时的转动惯量更小，能进一步降低机芯的负载，延长电池的使用寿命。
