航空涡扇发动机叶片组三维设计作品

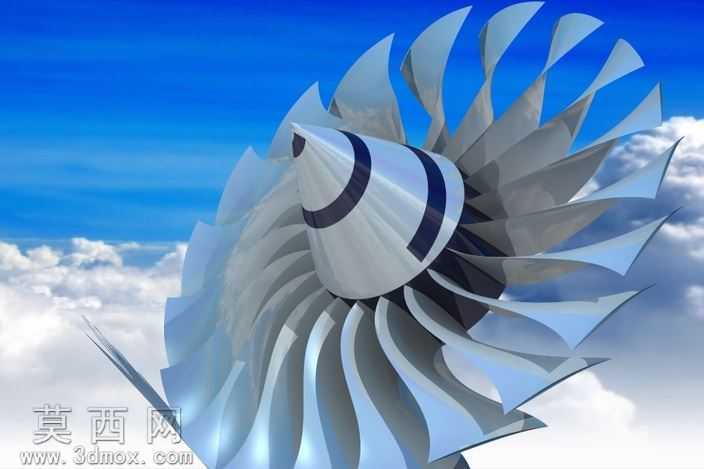

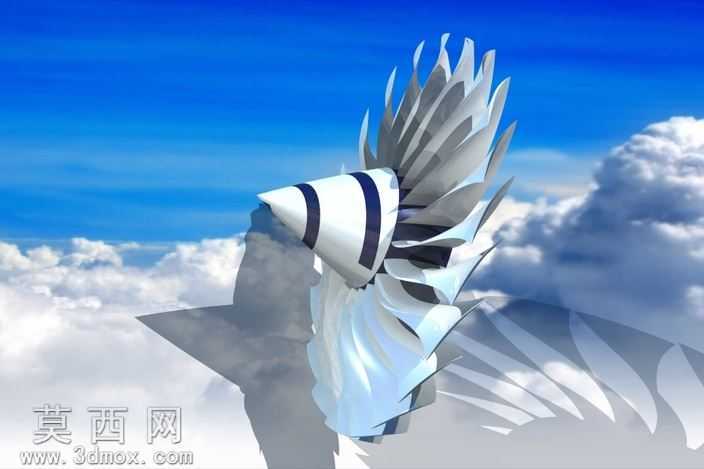

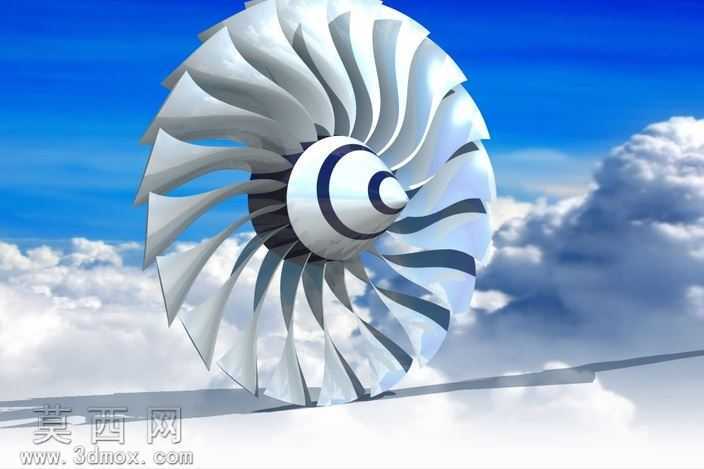

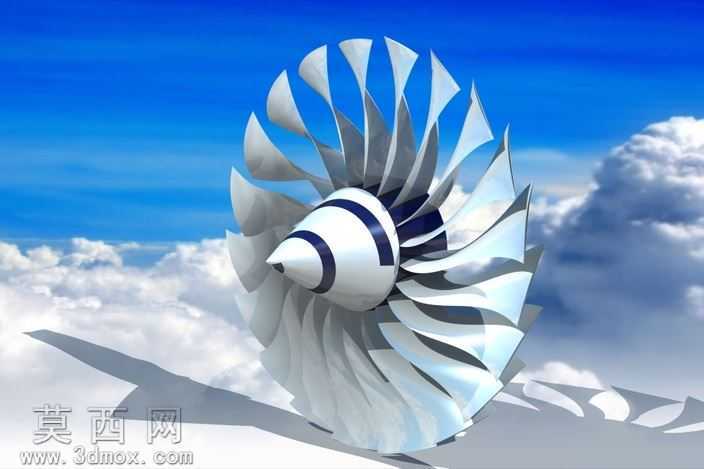

本作品为航空涡扇发动机前端风扇级的三维结构设计，建模过程中严格遵循航空发动机风扇的气动布局逻辑，先通过基准面搭建确定风扇的整体回转轴线，再逐片绘制叶片的翼型截面轮廓，从叶根到叶尖依次完成不同截面的草图绘制，保证叶片从根部到梢部的扭角渐变符合气动效率要求，每一片叶片的前缘后掠角度、叶型厚度分布都经过参数化调整，还原真实涡扇风扇的气动外形特征。建模阶段同步完成了风扇中心整流锥的结构设计，整流锥采用流线型锥面造型，表面设置两道环形导流凸棱，能够引导进气气流平顺进入风扇叶道，减少进气端的气流紊流损失，整流锥与叶片根部的衔接位置做了平滑过渡处理，避免结构直角带来的应力集中问题。材质渲染环节针对不同部件做了差异化材质设定，风扇叶片采用哑光银灰色航空合金材质，调整材质的金属度与粗糙度参数，还原高温合金构件的细腻金属质感，同时在叶片表面添加细微的加工纹理，提升模型的真实感；整流锥部分采用白蓝相间的航空涂装材质，漆面设置轻微的反光效果，模拟航空构件表面的防护涂层质感。场景渲染选用高空云层环境作为背景，搭配柔和的天光照明，突出风扇构件的航空动力属性，光线在叶片扭面上形成自然的明暗过渡，清晰展现每一片叶片的曲面形态与空间排布关系。结构设计上还原了涡扇风扇的周向均布特征，所有叶片沿回转中心等角度排布，保证整体结构的动平衡特性，叶根位置的安装结构也做了对应设计，能够匹配后续压气机级的装配需求，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，既可以作为航空动力结构的教学演示模型，也能够用于相关科普场景的可视化展示，帮助观者直观理解涡扇发动机前端风扇的结构形态与工作逻辑。
