大涵道比涡扇航空发动机三维建模设计

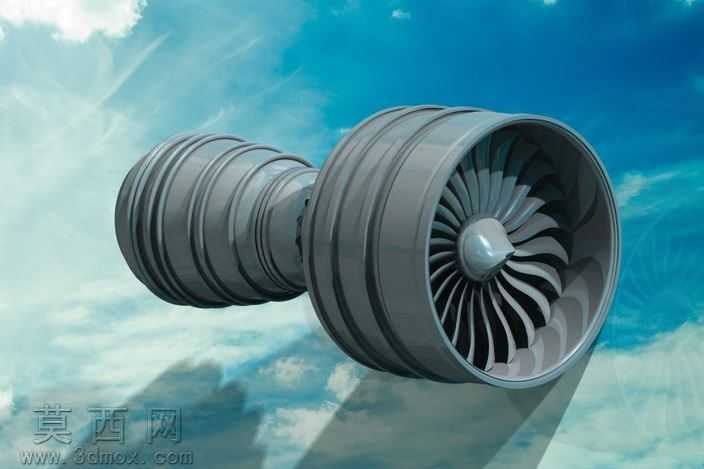

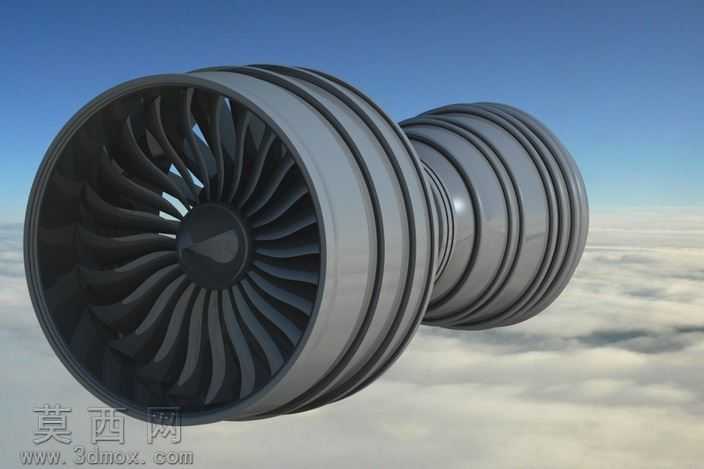

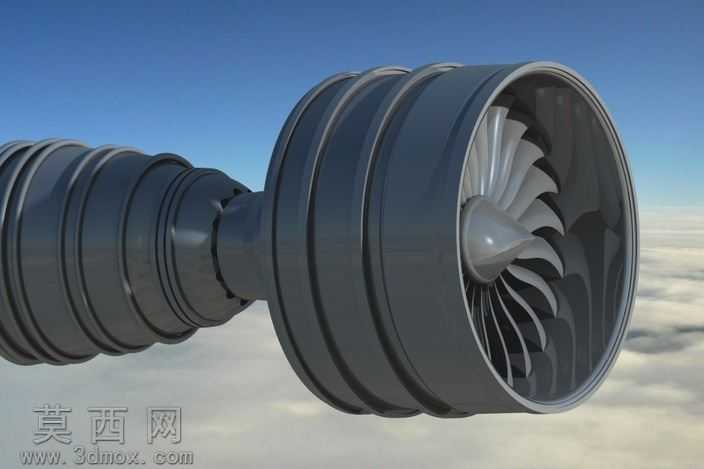

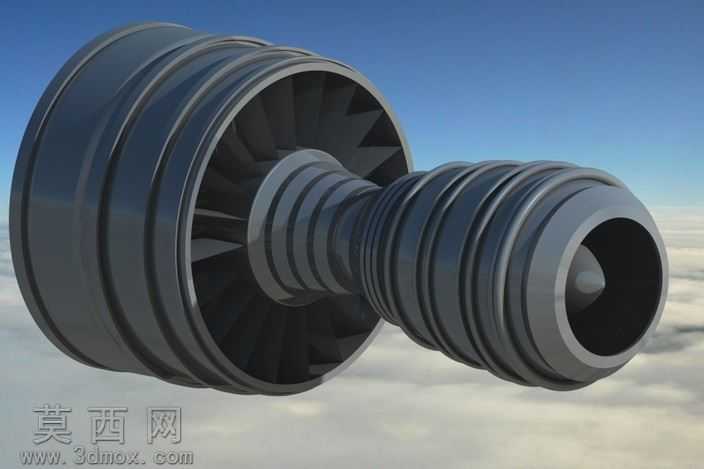

本次涡扇发动机三维建模围绕民用大涵道比涡扇的典型构型展开，整体还原了从进气道风扇段到核心机、尾喷段的完整外部结构形态。建模阶段先梳理涡扇发动机的层级结构逻辑，以风扇转子为前端基准，依次排布多级压气机机匣、燃烧室段壳体、涡轮段机匣与尾喷口结构，各段机匣的环形凸台、安装边、分段衔接结构都按照真实涡扇的装配逻辑做了对应还原，保证整体比例符合航空发动机的常规尺寸配比。风扇叶片部分采用扭转曲面建模，还原宽弦风扇叶片的叶型弯扭特征，每片叶片的叶根榫头结构与风扇盘的安装槽做了匹配设计，叶片沿轮盘周向均匀阵列，呈现出真实风扇转子的排布形态，叶尖与风扇机匣的间隙控制在合理范围内，还原实际装配的间隙特征。核心机部分的外部机匣做了分段式建模，不同压气机级、涡轮级对应的机匣直径变化做了平滑过渡，机匣表面的环形加强筋、安装座结构都做了简化但符合真实构型的表达，没有出现结构逻辑错误。渲染阶段采用高空云层作为背景环境，模拟发动机在高空飞行工况下的视觉效果，金属材质部分区分了不同部件的质感：风扇叶片采用哑光高温合金材质，机匣部分采用略带磨砂质感的航空铝合金材质，不同分段机匣的材质色差做了细微区分，增强结构的层次感。设计过程中兼顾了外观还原与结构合理性，没有出现部件穿模、比例失调的问题，整体模型完整呈现了涡扇发动机的外部构型特征，可用于航空动力科普展示、发动机结构认知教学等场景，建模过程中对各部件的装配关系做了对应约束，保证整体模型的结构完整性，各段机匣的衔接处做了贴合处理，还原真实发动机的装配对接形态，风扇整流罩的流线型曲面做了曲率连续处理，保证进气端的气动外形符合真实设计逻辑。
