标准直柄麻花钻头三维结构设计

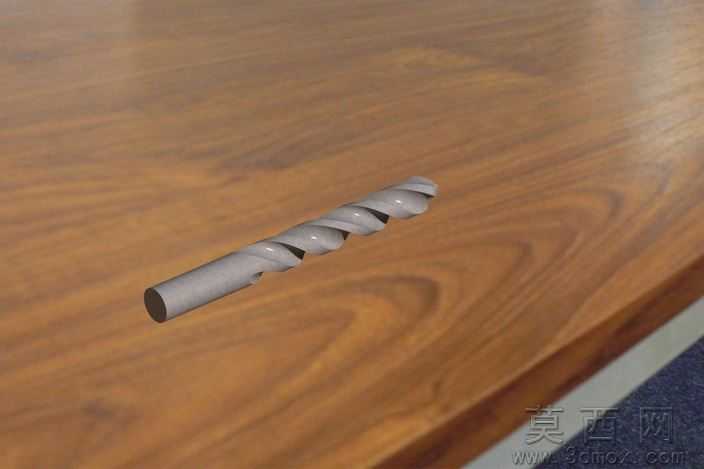

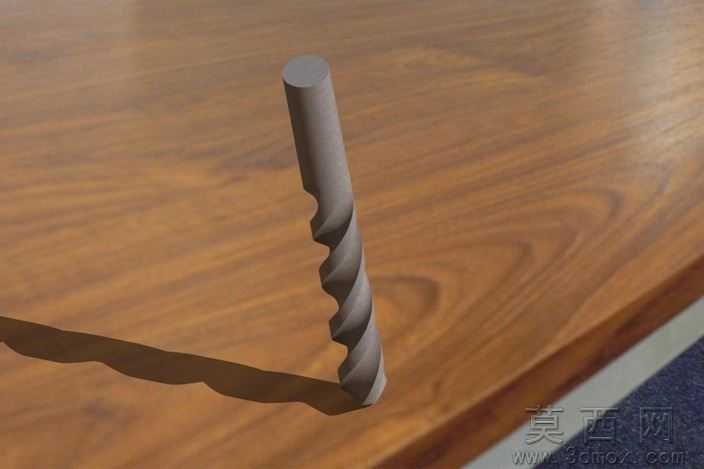

本作品为标准直柄麻花钻头的三维参数化建模成果，建模过程严格遵循机械加工刀具的通用设计规范，完整还原了直柄麻花钻的全部结构特征。建模阶段首先以钻头的公称直径为基础参数，绘制钻芯、切削刃、螺旋排屑槽的截面轮廓，通过螺旋扫掠命令生成连续的螺旋槽结构，螺旋升角采用通用高速钢钻头的标准30度参数，保证排屑槽的导程与实际加工需求匹配。直柄夹持部分采用圆柱特征建模，与钻身工作部分做平滑过渡处理，避免应力集中的结构缺陷，同时在钻尖部分精准绘制主切削刃、横刃、后刀面的几何结构，切削刃的顶角设置为标准118度，后角按照钻头直径对应的加工参数做合理取值，还原真实钻头的切削几何角度。材质渲染阶段采用高速钢刀具的哑光金属质感，调整材质的粗糙度、金属度参数，还原高速钢经过淬火处理后的表面质感，同时添加细微的表面纹理模拟刀具加工后的磨削痕迹，搭配木质工作台的场景做渲染输出，通过光影投射突出钻头的螺旋结构立体感与钻尖的切削轮廓。设计过程中重点考量了钻头各部分的结构合理性：螺旋槽的截面形状保证足够的排屑空间，钻芯厚度从钻尖向柄部逐渐递增，提升钻头整体的刚性与抗扭性能，直柄部分的圆柱度公差按照夹持要求做参数约束，保证与钻夹头的配合精度。整个建模过程全参数化驱动，可通过修改直径、螺旋升角、顶角等核心参数快速生成不同规格的直柄麻花钻模型，可用于机械加工教学演示、刀具装配仿真、加工工艺模拟等场景，模型结构无破面、无冗余特征，几何精度符合机械设计的通用标准，能够完整还原真实直柄麻花钻的结构特性与功能特征。
