NACA6412航空翼型三维结构设计

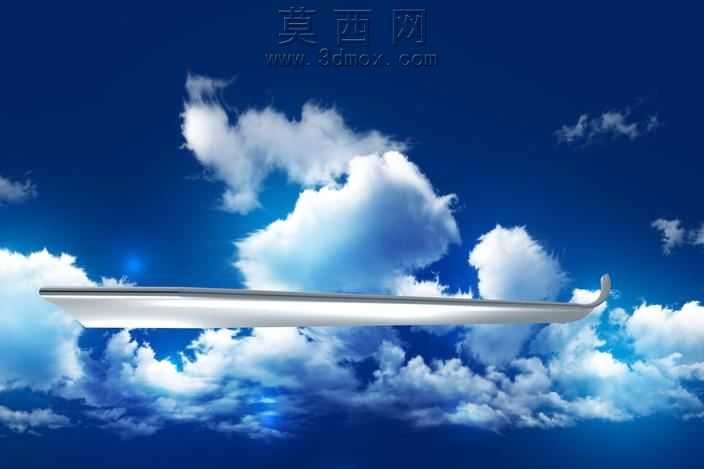

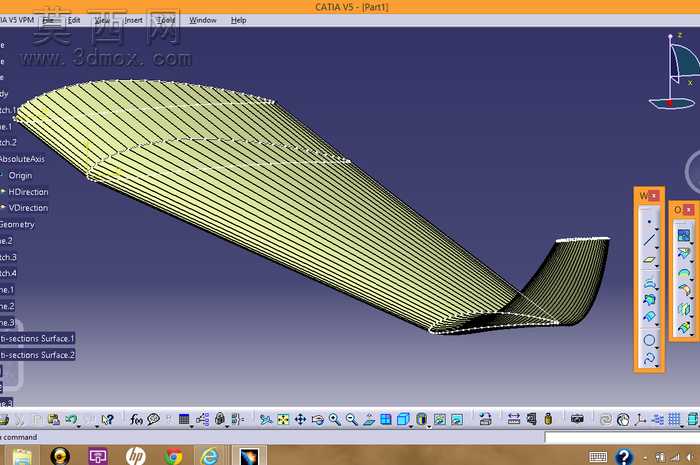

本作品为NACA6412经典低速翼型的三维数字化建模成果，建模阶段以NACA官方发布的翼型坐标数据集为核心依据，首先在三维建模软件的草图环境中完成翼型上下表面的轮廓曲线拟合，通过多段样条曲线保证翼型前缘的圆润度与后缘的收敛精度，严格控制最大厚度位置、相对厚度、弯度分布等核心气动参数与理论值的偏差在允许范围内，确保翼型的气动特性符合设计标准。完成二维翼型轮廓绘制后，沿翼展方向进行拉伸生成基础翼体结构，针对翼梢部分进行了融合式小翼的优化设计，通过平滑过渡的曲面连接翼身与翼梢结构，既保证了整体结构的流线型特征，也可有效降低翼尖涡流带来的诱导阻力，提升翼型的气动效率。材质与渲染阶段，主体翼面采用航空级铝合金材质表现，通过调整金属材质的粗糙度、反射率参数模拟航空铝材经阳极氧化处理后的哑光金属质感，同时在翼面添加细微的蒙皮接缝、铆钉细节提升模型的真实度；渲染场景选用高空云层环境作为背景，搭配柔和的天光与定向补光，清晰展现翼型的曲面流畅度与结构轮廓，通过光影变化突出翼型沿弦向的厚度变化规律与弯度特征。结构设计上，该翼型为典型的低阻层流翼型，最大厚度位于弦长40%位置，能够在低速飞行工况下维持较长的层流段，有效降低摩擦阻力，适配轻型通用飞机、低速无人机等航空装备的机翼设计需求，模型内部预留了翼梁、翼肋的安装定位参考结构，可直接用于后续的机翼结构深化设计与气动仿真分析，整体模型曲面连续度达到G2级别，无破面、重叠面等拓扑问题，可直接导入各类CAE仿真软件开展气动特性计算，也可用于航空原理教学演示、飞行器概念设计方案展示等场景。
