大疆幻影2航拍无人机外观结构三维建模

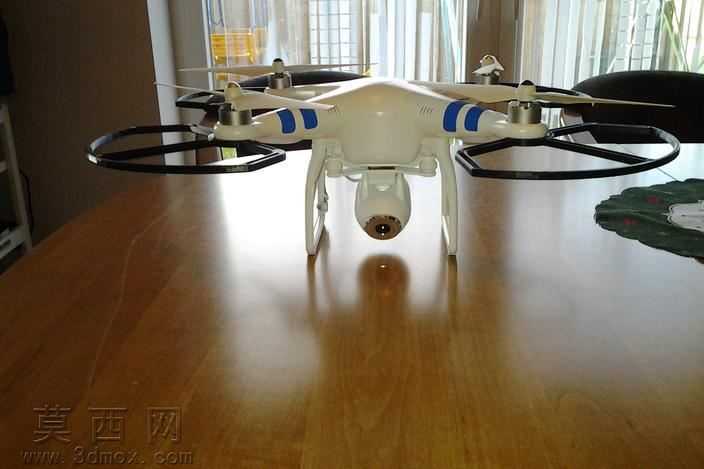

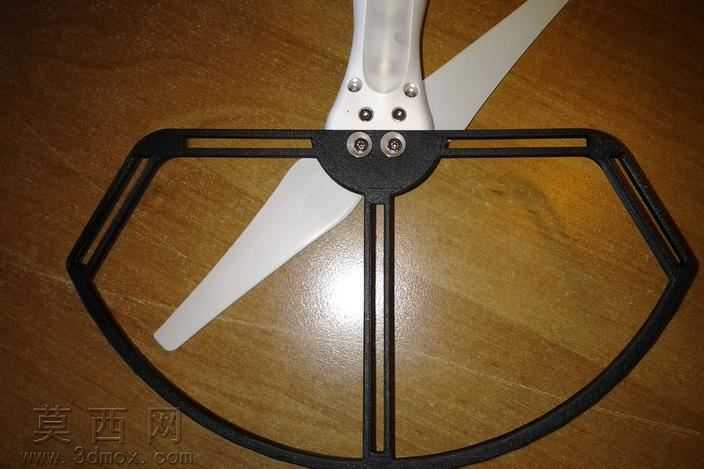

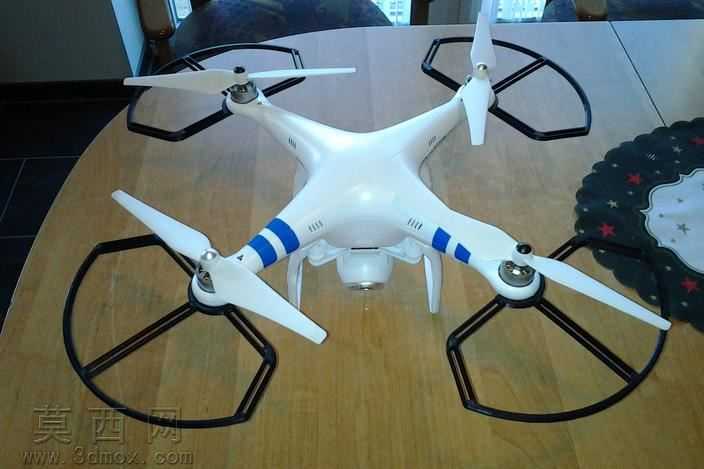

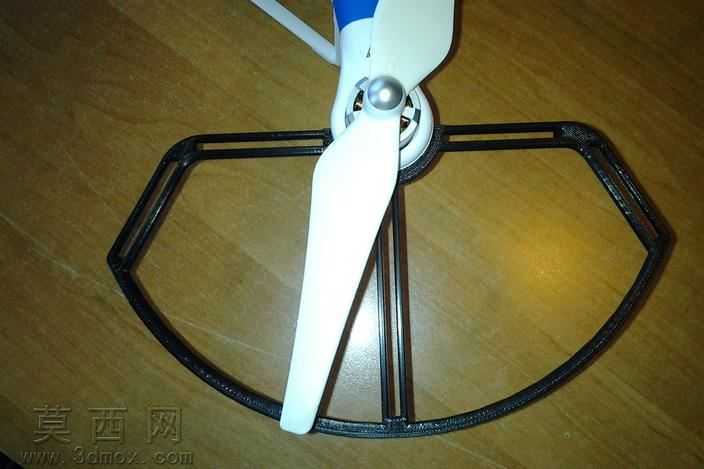

本次建模围绕大疆幻影2航拍无人机展开完整的三维结构还原，建模前期先对真机外观进行多维度尺寸测绘，梳理整机的部件拆分逻辑，将整机划分为中心主机身、四组旋翼机臂、螺旋桨组件、防护桨罩、云台相机模块、起落架六大核心模块，在三维建模软件中采用自底向上的建模流程，先完成单个零件的特征建模，再逐步完成整机装配约束。主机身部分采用曲面建模方式还原流线型的圆润外壳，精准复刻机身侧面的蓝色装饰条分件位置，处理好机臂与机身衔接处的圆角过渡，保证曲面曲率连续无生硬折角，还原真机外壳的哑光塑料质感，在材质渲染阶段调整漫反射、粗糙度参数，模拟ABS工程塑料的细腻磨砂触感，避免材质反光过强偏离真机质感。旋翼组件部分单独建模无刷电机的外壳结构、快拆式螺旋桨的桨叶曲面，精准还原桨叶的翼型弧度与桨尖收窄造型，同时还原可选装的黑色防护桨罩结构，处理好桨罩环形结构的壁厚均匀性，还原桨罩与机臂的卡扣连接结构细节。下方的云台相机模块单独拆分建模，还原球形云台的转动关节结构、前置镜头的镜片分层结构，渲染时为镜头添加轻微的反射与折射效果，模拟光学镜头的通透质感，同时还原云台与主机身连接的减震球结构细节。起落架部分还原细长的支撑脚造型，处理好起落架与机身底部的安装位衔接，保证支撑角度与真机一致，还原起落架的受力结构特征。建模过程中所有部件的装配间隙严格参照真机参数设置，避免出现部件穿模、衔接错位的问题，整机完成装配后添加环境光影进行渲染测试，调整主光源角度模拟室内自然光效果，在木质桌面场景中还原真机放置时的自然投影，让渲染效果贴近实物实拍的视觉感受，同时保留各部件的独立结构特征，可直接用于外观展示、结构拆解演示等场景。
