极简四轴飞行器机架结构设计

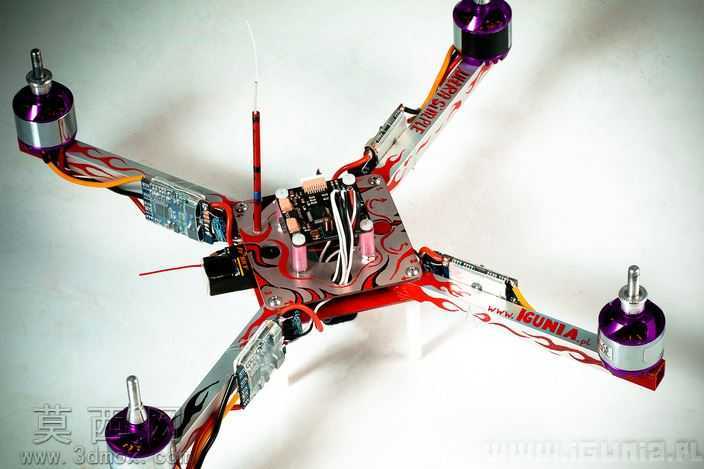

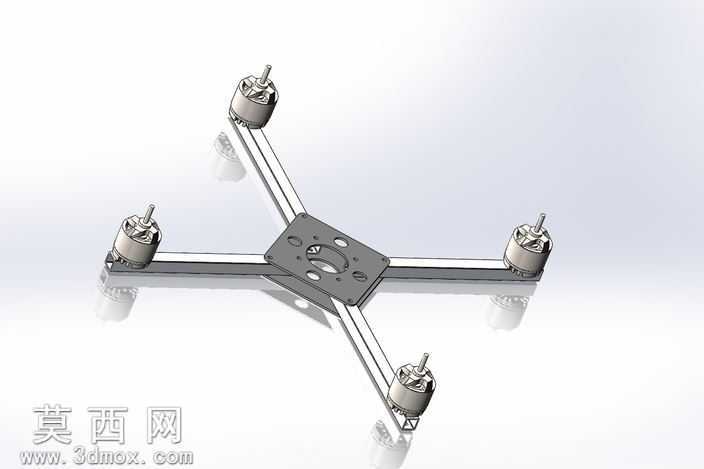

本作品为极简构型的四轴飞行器机架三维建模成果，建模阶段围绕轻量化、易加工、低装配难度的核心设计思路展开，首先确定中心对称的X型机架布局，将飞控安装板设置在机架几何中心位置，安装板上预留了飞控模块固定孔位、电源走线槽位以及机臂连接定位孔，所有孔位的尺寸公差均按照常规航模配件的通用安装标准设定，可适配市面上多数主流的微型飞控板与电调配件。机臂部分采用等长直臂设计，四根机臂从中心安装板向四个方向呈90度夹角均匀延伸，机臂末端预留了动力电机的安装座结构，安装座上的固定孔位匹配常规外转子航模电机的安装孔距，无需额外转接件即可完成电机的固定装配。建模过程中对机架的整体壁厚做了统一优化，在保证结构强度满足飞行受力需求的前提下，尽可能削减非受力区域的材料厚度，中心安装板上开设了多个减重镂空孔，这些镂空孔同时兼顾了走线功能与散热功能，可让飞控与电调工作时产生的热量快速散出，也能让整机的布线更加规整简洁，避免飞行过程中线路晃动干扰飞控传感器的工作精度。材质设定上，机架主体采用FR4玻纤板材质，该材质具备重量轻、强度高、抗形变能力强的特点，同时加工难度低，可通过数控雕刻设备快速切割成型，大幅降低机架的制作成本；电机安装座部分预留了金属衬套的安装位，可通过加装金属衬套提升电机固定位置的耐磨性能，避免多次拆装电机造成孔位磨损松动。渲染阶段采用哑光白背景突出机架本身的结构细节，对金属电机部件赋予金属拉丝材质，对玻纤机架部分赋予哑光磨砂的玻纤材质，通过光影效果清晰展现机架的装配关系与各部分的结构特征，直观呈现出极简设计下机架的结构合理性。整个机架的零件数量极少，除中心板、四根机臂与四个电机预装结构外，无多余的复杂连接件，装配时仅需通过螺丝即可完成整机架的组装，极大降低了航模爱好者的制作门槛，同时极简的结构也减少了飞行过程中的结构共振点，可提升飞行时的整体稳定性，适合作为入门级微型四轴飞行器的机架方案使用。
