车载多屏驾驶辅助显示装置结构设计

　　这套车载多屏显示装置的设计，核心围绕日常驾驶过程中的多视角影像观测需求展开，适配普通乘用车辆的中控台上方、内后视镜下方的安装空间，整体安装位不遮挡驾驶员前方正常行车视线，同时兼顾副驾驶位的观看需求。从实际使用场景来看，日常城市道路通勤时，前向摄像头采集的画面可实时同步到对应显示屏，记录行驶过程中的前方路况，遇到突发剐蹭、违规变道等情况时可留存完整影像依据；倒车或挪车时，后置摄像头的画面切换到主显示位，弥补原车后视镜存在的视野盲区，尤其是车尾下方、侧后方的低矮障碍物，能通过后置影像清晰呈现，减少泊车过程中的刮蹭风险；第三块显示屏可接入娱乐影音信号，在长途驻车等待时提供影音播放功能，不用占用原车中控主机的显示通道，避免行车过程中影音播放干扰驾驶导航的正常显示。

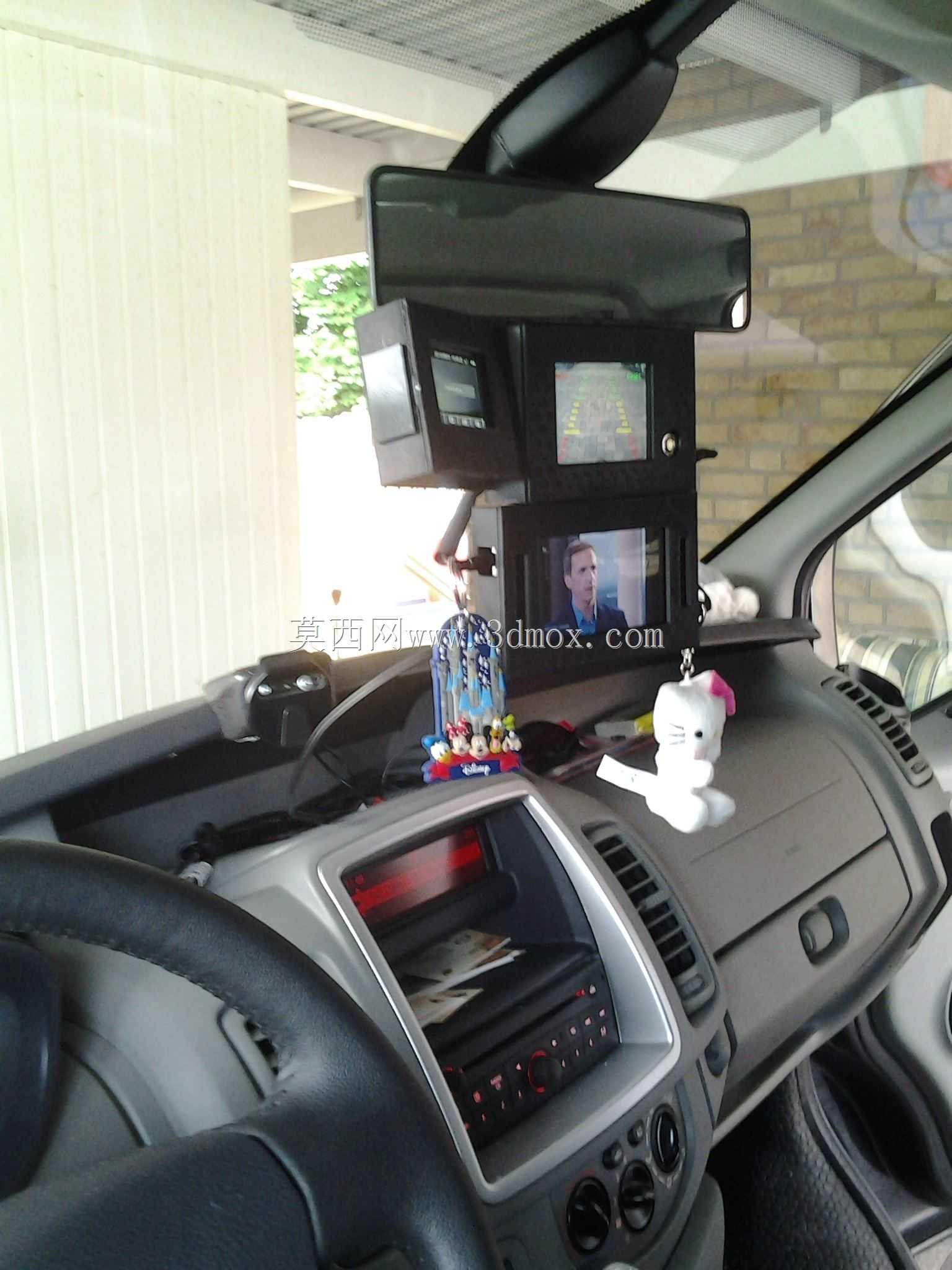

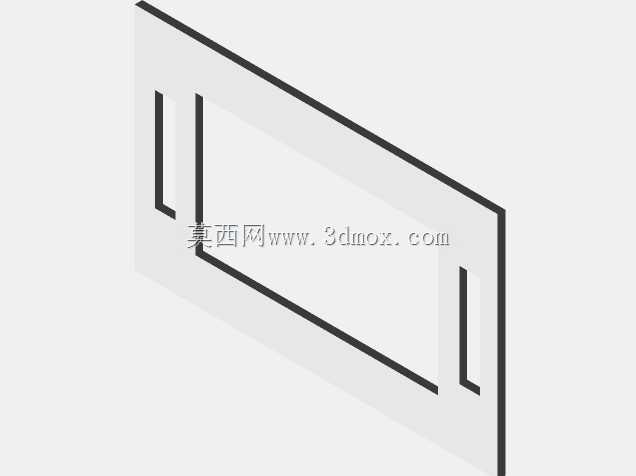

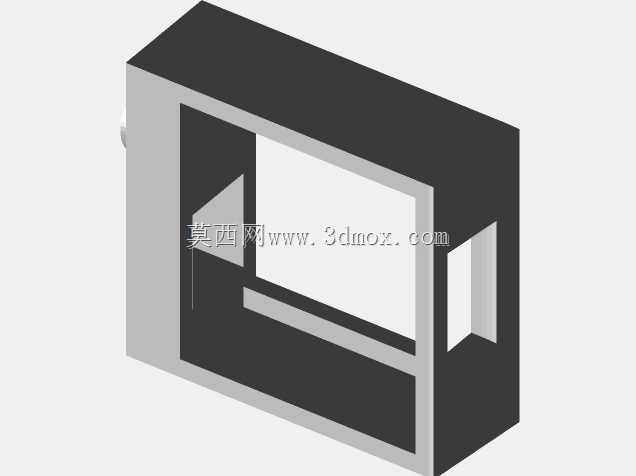

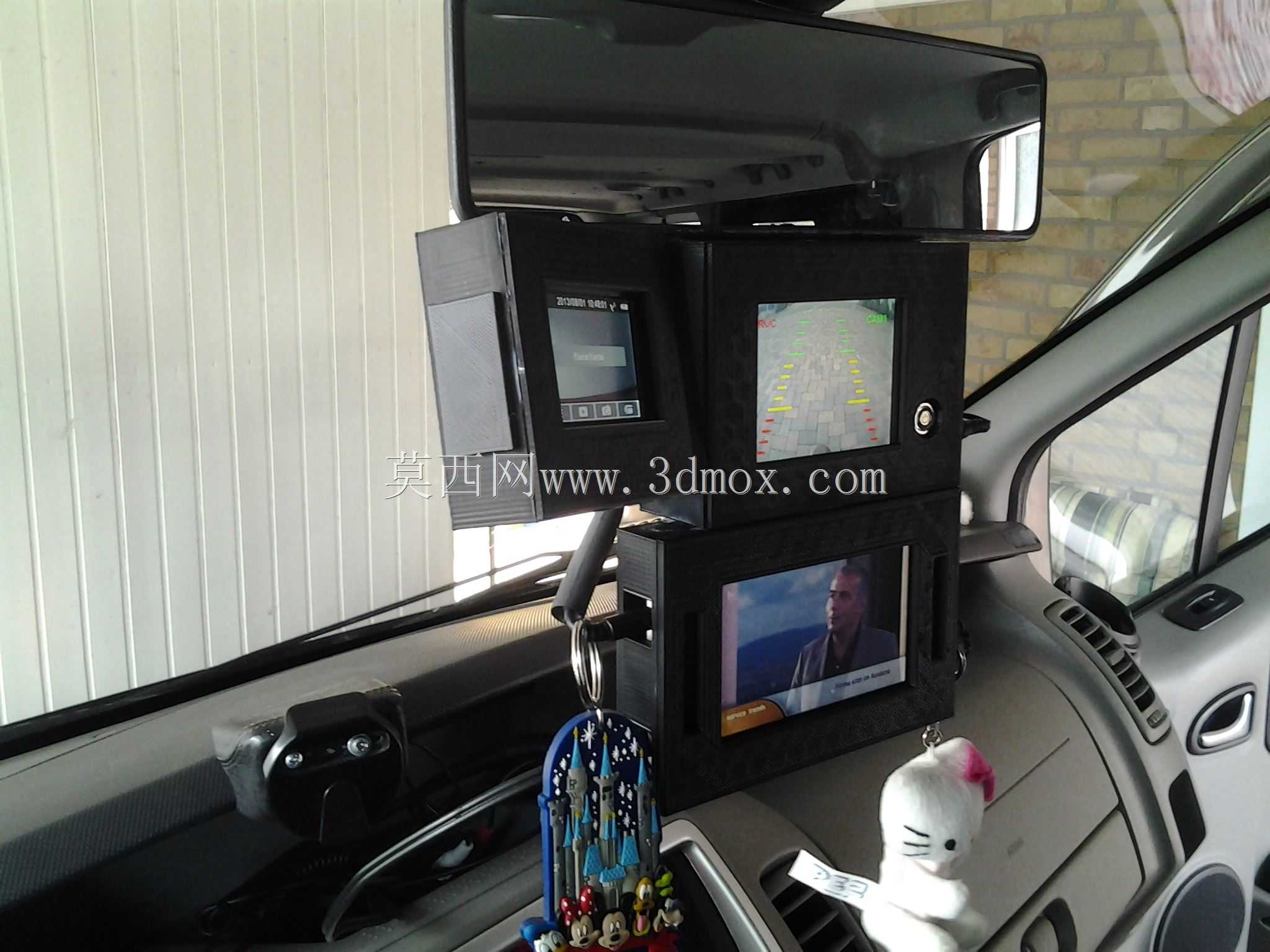

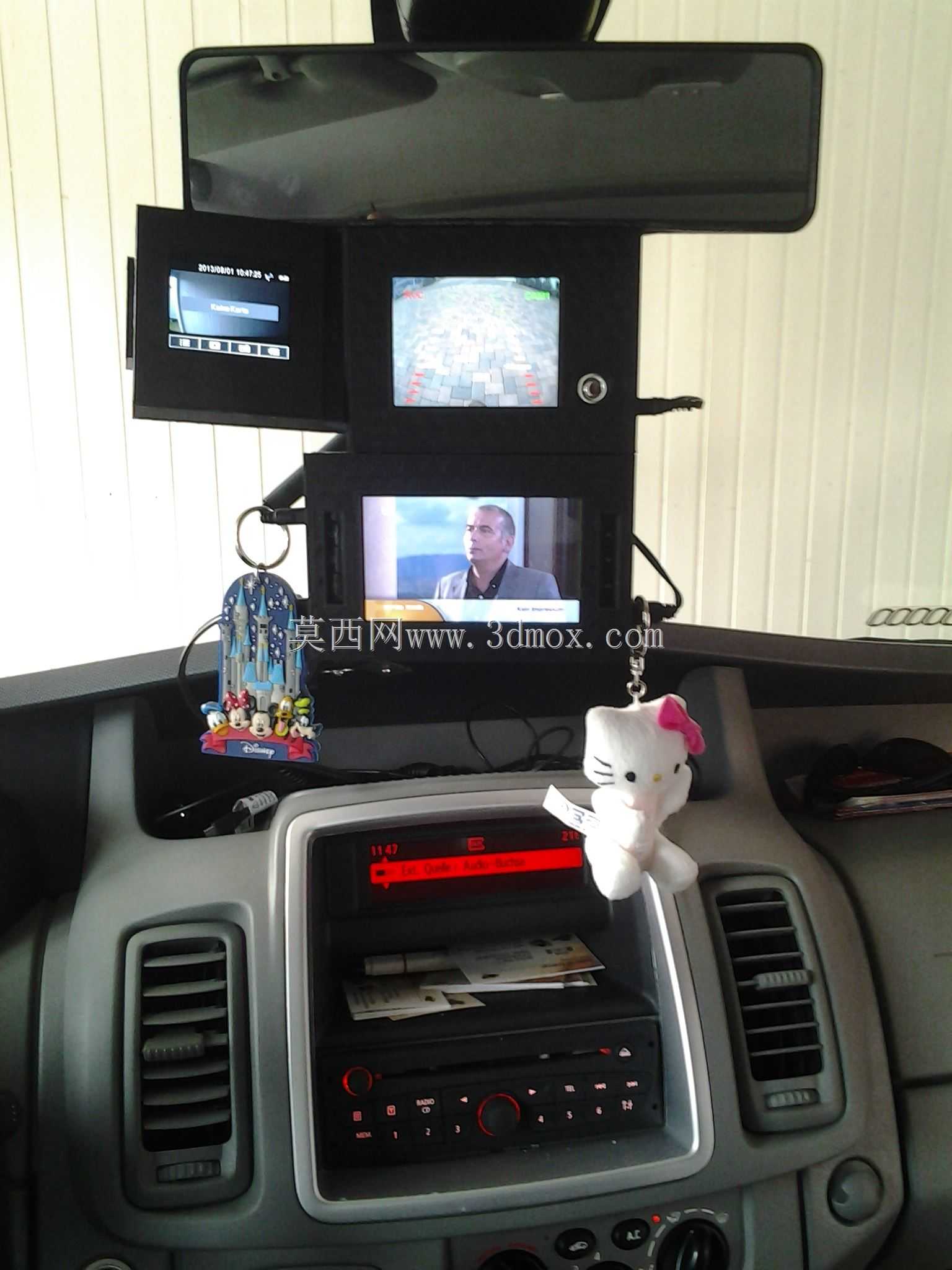

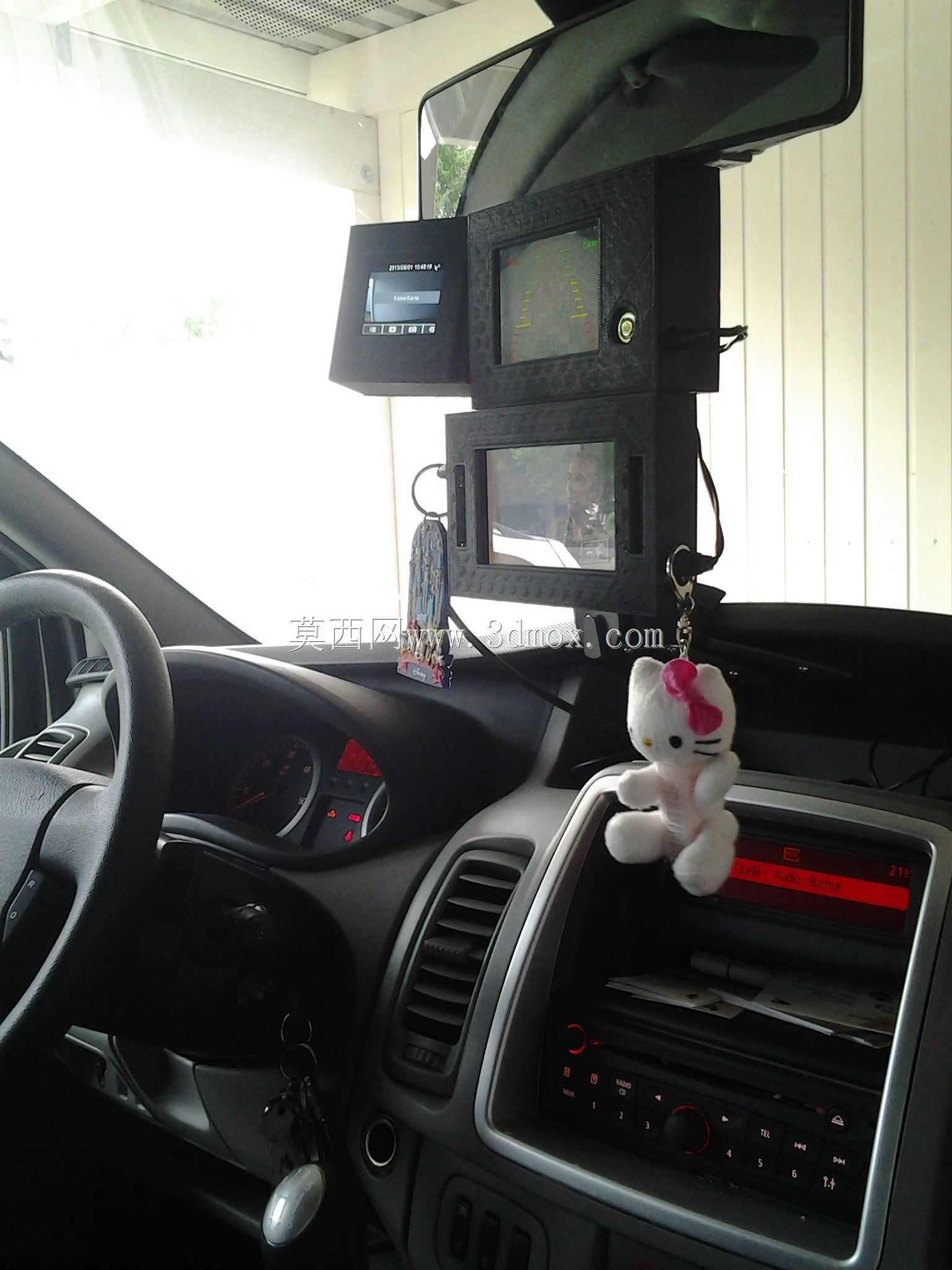

　　设计过程中首先确定安装边界，整体支架采用贴合原车内饰弧度的造型，固定点位选在内后视镜底座与中控台上方的硬质内饰板位置，不用对原车内饰做破坏性打孔，通过卡扣与专用粘胶结合的方式固定，支架整体厚度控制在35mm以内，安装完成后突出内饰表面的距离不超过120mm，不会遮挡前挡风玻璃的主视野区，也不会影响遮阳板的正常翻折使用。三块显示屏的排布采用分层错落布局，最上方靠近内后视镜的位置布置尺寸最小的前向记录显示屏，屏幕倾角调整为与驾驶员视线呈15度俯角，驾驶员余光扫过即可获取画面信息，不用大幅低头；中间位置布置尺寸稍大的后置影像显示屏，屏幕朝向驾驶员侧偏转8度，倒车时观察画面无需转动头部过大角度；最下方靠近中控台的位置布置影音显示屏，屏幕朝向主副驾中间位置偏转，兼顾两个座位的观看角度。

　　走线设计全部隐藏在支架内部与内饰板缝隙中，电源线接入车辆ACC供电回路，车辆启动后装置自动上电，熄火后延迟30秒断电，避免持续消耗车辆蓄电池电量；视频信号线采用屏蔽线材，减少车载电器环境下的信号干扰，避免画面出现水波纹、闪屏等问题。支架的结构做了加强筋设计，在屏幕安装位的背部设置交叉式加强筋，提升整体刚性，车辆行驶在颠簸路面时不会出现屏幕晃动、异响的问题；屏幕与支架的连接采用可调角度的阻尼转轴，用户可根据自己的坐姿、视线习惯微调每块屏幕的角度，调整后转轴阻尼可保持屏幕角度固定，不会因车辆震动发生偏移。

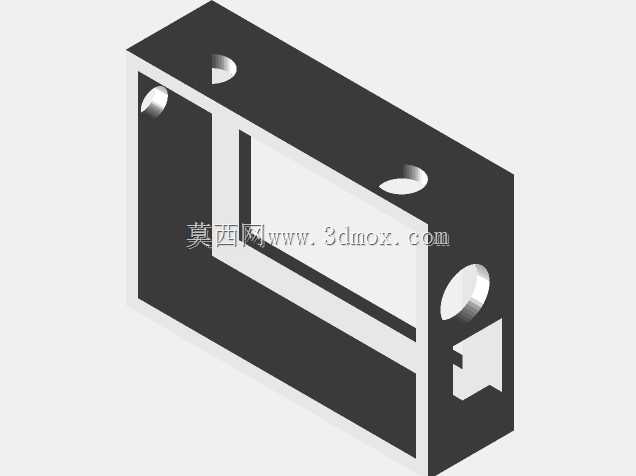

　　考虑到夏季车内高温环境，支架背部预留了散热通风槽，屏幕工作时产生的热量可通过通风槽自然散出，避免密闭空间内热量堆积导致屏幕寿命缩短、显示异常。接口部分全部设置在支架下侧，包括供电接口、视频输入接口、存储卡插槽，插拔操作不用拆卸装置，日常使用中调取记录文件、更换视频输入源都可直接操作。整个装置的安装不改动原车电路，所有接线都采用无损对插接头，适配市面多数主流乘用车型的内饰空间，不需要针对特定车型做单独的结构修改，兼顾实用性与安装便捷性，解决了单一显示屏无法同时满足行车记录、后视辅助、影音播放多重需求的问题，同时避免了在后挡风玻璃、仪表台零散布置多个显示屏带来的走线杂乱、遮挡视线的问题。
