双泵配置雨水下水道泵站结构设计

　　这套双泵配置的雨水下水道泵站，主要适配城市建成区低洼路段、老旧小区外围、下穿式道路汇水区的强降雨排涝需求，日常也可承担区域内日常渗滤地下水、少量混接生活污水的提升转输任务，避免路面积水倒灌沿街商铺、地下车库，保障降雨期间市政排水管网的通畅运行。从结构布局来看，整套泵站采用多井筒组合式设计，不同功能的井筒分别承担进水稳流、泵组安装、出水汇流、检修通行的作用，各井筒之间通过预埋的工艺管道连通，管道接口处预留法兰连接位，现场安装时可根据实际管网走向调整接驳角度，降低现场施工的适配难度。泵组选用两台Zenit系列水泵，采用一用一备的运行逻辑，单台泵的流量参数可覆盖区域内5年一遇降雨强度下的小时汇水量，当遭遇极端强降雨、单泵排水能力不足时，

　　两台泵可同时启动提升排水能力，备用泵的设置也能避免单台泵故障时泵站整体停运，提升排涝系统的可靠性。设计阶段首先核算了服务汇水区域的硬化地面占比、径流系数、汇流时间，结合当地历史最大小时降雨量确定总排水流量，再根据排水终点的管网标高确定水泵的额定扬程，避免扬程选型过大造成能耗浪费，或是扬程不足导致排水不畅。井筒采用立式圆柱形结构，底部设置锥形集水窝，能够让汇入的雨水自然汇流至水泵吸水口位置，减少井底泥沙沉积，降低日常清掏的频次；每个井筒顶部设置密封检修盖板，配套爬梯直通井底泵组安装平台，检修人员可通过爬梯下至井底完成水泵叶轮清理、密封件更换、管道阀门检修等日常维护作业，无需大面积开挖地面。安装边界方面，

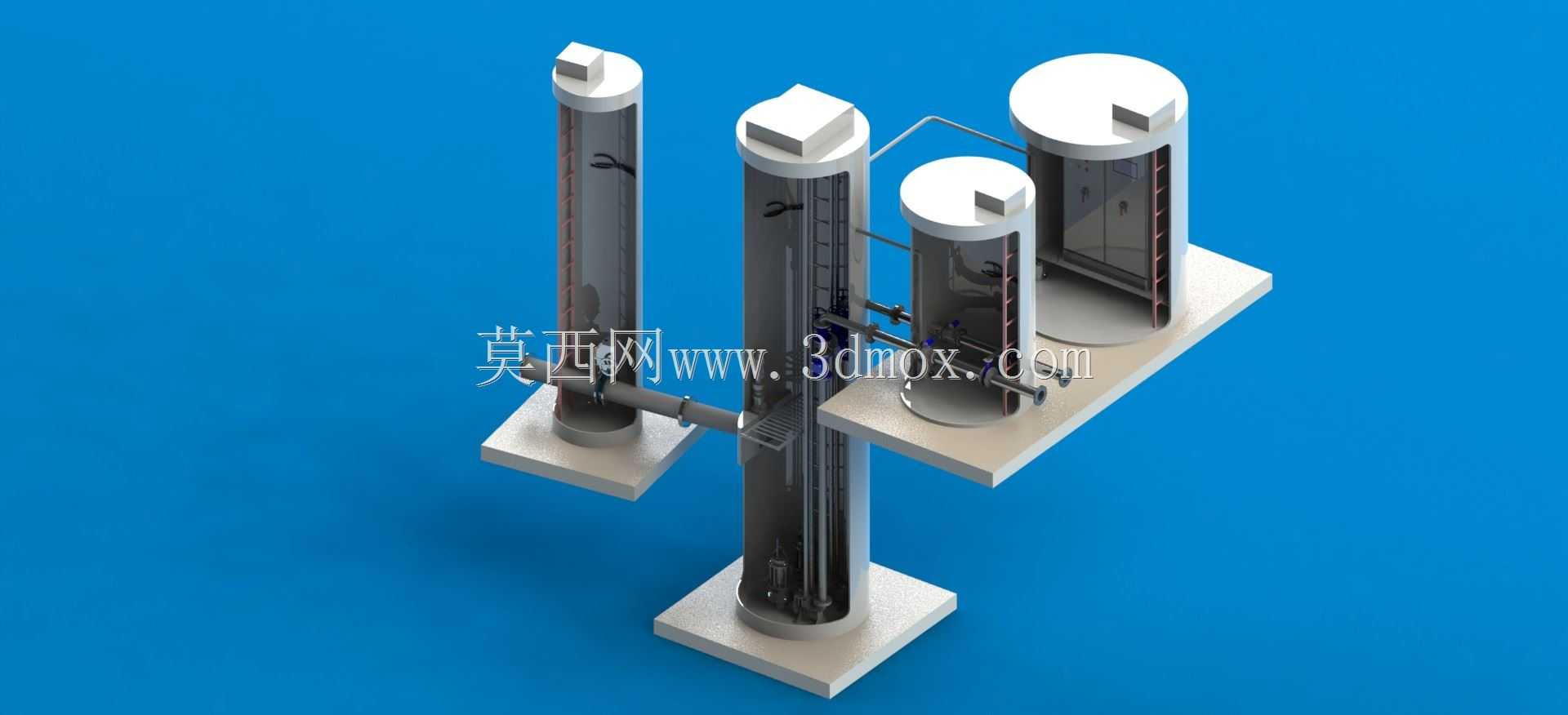

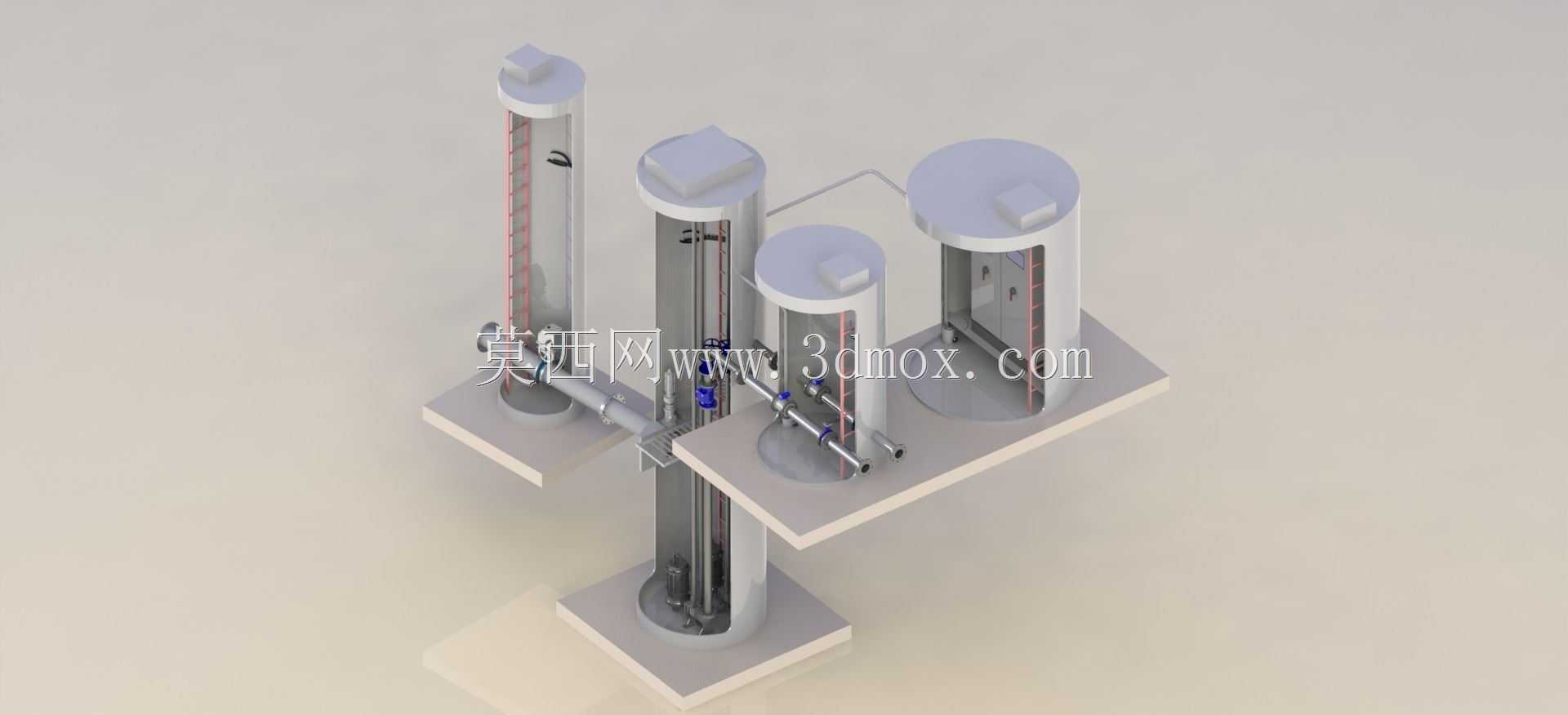

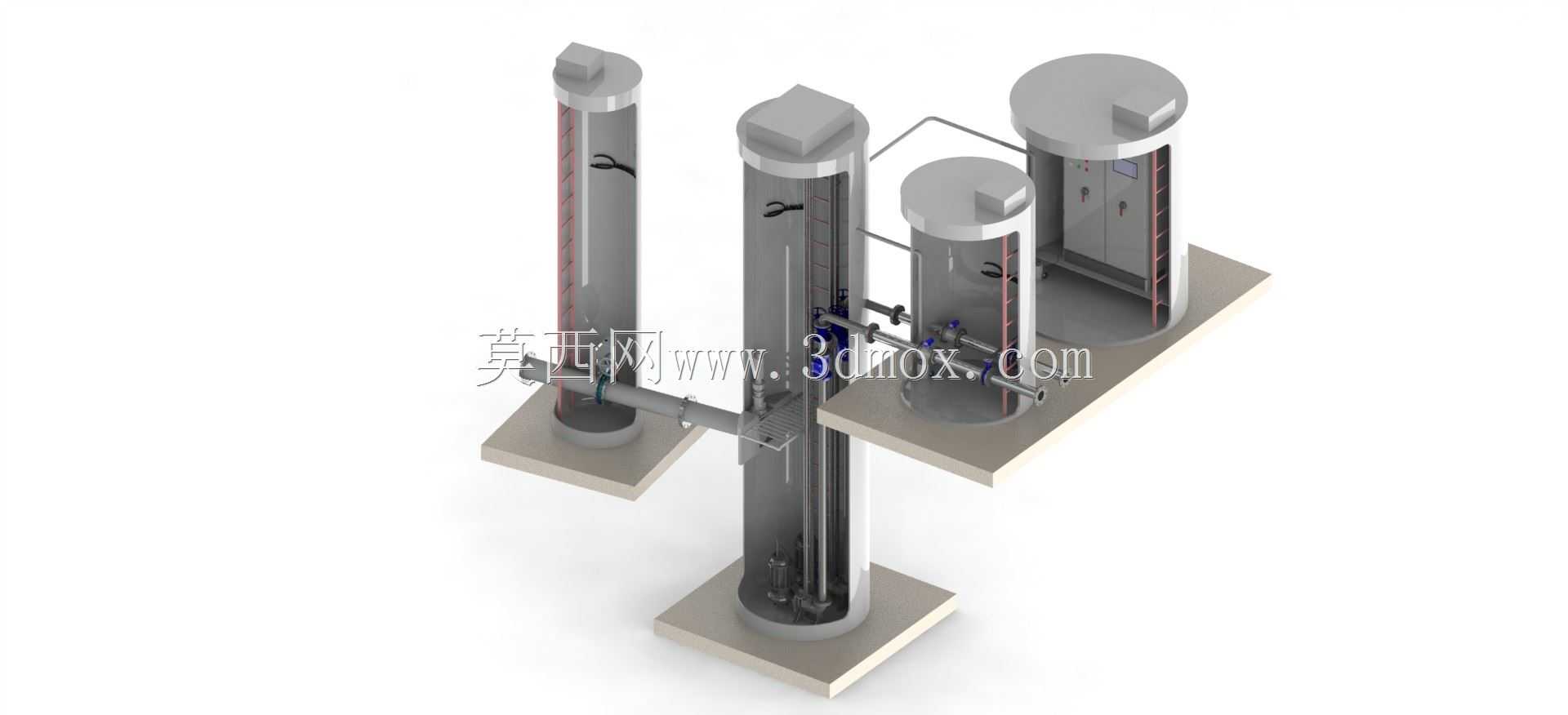

　　整套泵站的混凝土基础需要落在原状土层上，地基承载力需满足设备满水运行时的总荷载要求，基础顶面预留地脚螺栓预埋孔，与各井筒底部的安装法兰精准对位，井筒安装完成后需要做外壁防腐处理，适配地下潮湿、土壤腐蚀的使用环境；进出水管道的接驳标高需要与周边现有排水管网的管底标高匹配，进水端设置格栅拦污位，拦截雨水中裹挟的树枝、塑料袋、碎石等杂物，避免杂物进入泵腔造成叶轮卡滞、泵体损坏。从三维建模的细节来看，模型还原了井筒内部的管道走向、阀门安装位、泵组固定支架、爬梯踏步间距、顶部盖板的密封结构，各部件的装配间隙符合实际安装要求，没有出现干涉问题；平台护栏的高度、检修通道的宽度都满足市政排水设施的安全规范要求，泵组的电缆走线槽也做了预留，

　　避免电缆长期浸泡在水中出现绝缘层老化问题。这类组合式泵站相比传统的混凝土现浇泵站，预制化程度更高，现场安装周期更短，各井筒可在工厂完成预制组装后运至现场吊装对接，能够大幅缩短市政排水改造项目的施工周期，减少施工对周边交通、居民生活的影响；同时立式井筒的占地面积更小，适合在城市建成区用地紧张的位置布设，不需要大面积征地拆迁。在水力流道设计上，进水井筒内设置了稳流挡板，避免高速汇入的雨水直接冲击泵体造成泵组振动，同时减少进水裹挟的气泡量，降低水泵气蚀的风险，延长水泵的使用寿命；出水管道上设置止回阀与闸阀，停泵时可防止管网内的水倒流回泵站，检修单台水泵时可关闭对应阀门，不影响另一台泵的正常运行。模型中各部件的连接节点都做了细化还原，比如管道与井筒壁的穿墙套管、泵组与底座的减震垫、爬梯与井筒壁的固定件，这些细节都是实际工程中容易忽略但直接影响设备运行稳定性的部分，建模时按照实际工程的安装规范做了等比例还原，可直接用于同类泵站的方案展示、安装交底参考。
