啮合式直齿圆柱齿轮传动结构

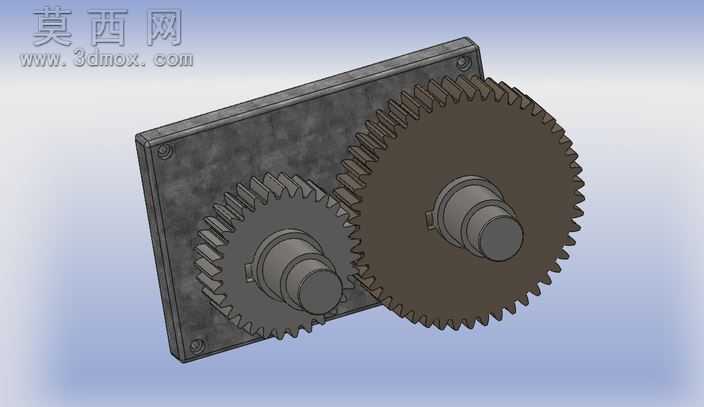

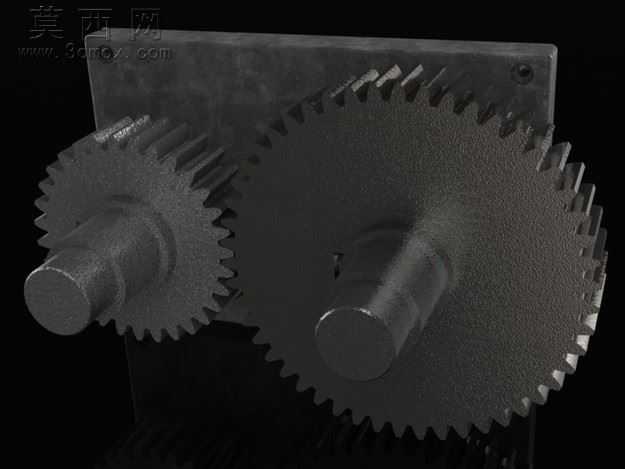

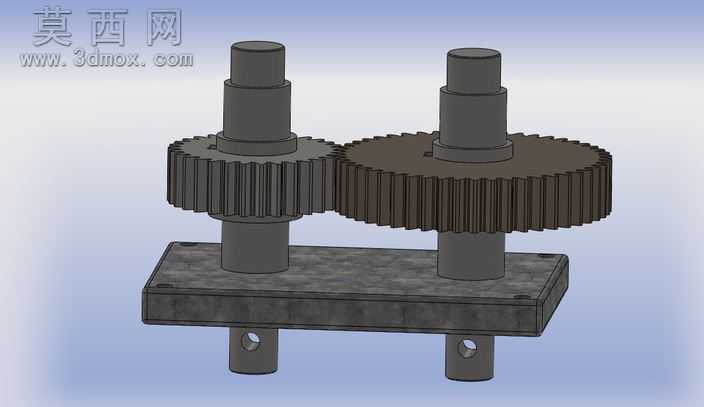

本作品为直齿圆柱齿轮啮合传动结构的三维设计成果，建模过程严格遵循直齿圆柱齿轮的齿廓啮合基本定律，以渐开线齿形为核心设计基准，精准还原了标准直齿轮的齿顶圆、齿根圆、分度圆、基圆等关键参数尺寸，保证两个配对齿轮的模数、压力角完全匹配，实现无侧隙精准啮合的传动效果。建模阶段首先完成单个齿轮的参数化构建：通过绘制渐开线齿廓曲线，经拉伸生成轮齿基体，再通过圆周阵列完成全齿分布，同时完成齿轮轴、安装定位轴段的一体化建模，保证齿轮与轴的同轴度精度，避免传动过程中出现偏心抖动问题。两个齿轮按照标准中心距完成装配约束，添加了贴合实际的机械材质，整体采用磨砂质感的金属钢材材质，还原工业齿轮的真实表面质感，齿面做了细微的粗糙纹理处理，模拟实际机加工后的齿面状态，轴段部分添加了金属切削加工后的纹理细节，提升模型的真实感。渲染阶段采用暗调工业风布光，通过侧方主光勾勒轮齿的啮合轮廓，突出齿形的立体感与啮合间隙的精准度，辅光弱化暗部死黑，清晰展现齿轮安装基板的结构细节，整体渲染效果贴近工业实物的视觉质感。结构设计上，两个大小不同的直齿圆柱齿轮平行安装于同一块安装基板上，通过轴孔配合实现转动自由度约束，可直观演示定传动比的齿轮传动过程，清晰展现直齿轮传动平稳、传动比精准的结构特点，还原了通用机械传动系统中最基础的直齿轮传动单元结构，可用于机械原理教学演示、传动结构方案验证、机械设计参考等场景，模型结构完整，啮合关系准确，细节还原度高，能够直观呈现直齿圆柱齿轮传动的核心结构特征与工作原理。
