渐开线齿轮轴啮合结构设计图纸

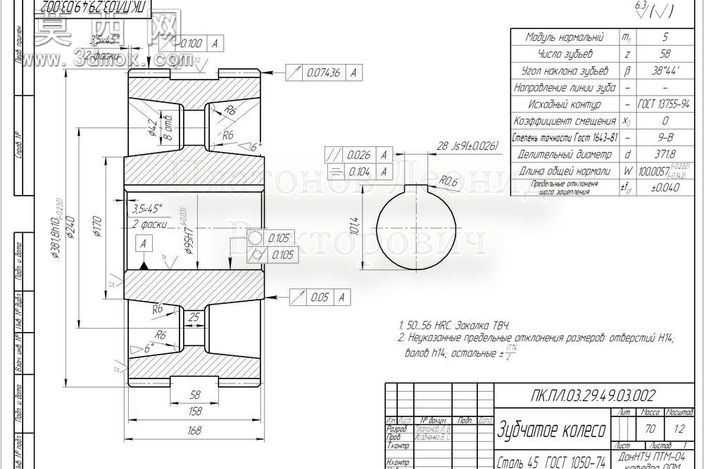

本作品为齿轮轴啮合传动结构的设计图纸，完整呈现了渐开线圆柱齿轮与配套传动轴的结构设计细节，是机械传动系统设计学习与参考的优质素材。整个设计从齿轮啮合的基础原理出发，首先完成了齿轮参数的精准计算，包括模数、齿数、压力角、齿顶高系数等核心参数的匹配，确保齿轮副能够实现平稳的动力传递，避免出现根切、干涉等传动问题。图纸中清晰绘制了齿轮的渐开线齿廓曲线，通过几何作图法完整展示了齿形的生成过程，标注了齿厚、齿距、齿顶圆、齿根圆、分度圆等关键尺寸，同时标注了形位公差与表面粗糙度要求，比如齿面的径向跳动公差、齿向公差，保障齿轮加工后能够达到预期的传动精度。配套的传动轴部分，设计了与齿轮配合的轴段结构，明确了轴肩定位尺寸、键槽的位置与尺寸，以及轴端的装夹结构，确保齿轮能够可靠固定在轴上，传递扭矩时不会出现周向转动或轴向窜动。图纸中还绘制了齿轮与轴的装配示意图，展示了两者的装配关系，标注了配合公差，明确了过渡配合的精度要求，同时附带了参数对照表，将齿轮的各项设计参数整理成表格，方便查阅核对。在齿形绘制部分，还通过辅助线展示了渐开线的生成几何关系，以及啮合过程中齿面的接触轨迹，体现了齿轮啮合的基本原理，对于理解齿轮传动的设计逻辑有很大帮助。整个图纸的绘制遵循机械制图的国家标准，线条清晰，标注规范，既可以作为机械设计专业学生学习齿轮传动设计的练习参考，也可以作为相关传动结构设计的参考素材，帮助设计者快速掌握齿轮轴结构的设计要点，理解齿轮传动中参数匹配、结构定位、公差配合的核心要求，为后续的三维建模、加工制造提供准确的二维依据。
