迷你电动摩托车管式车架结构设计

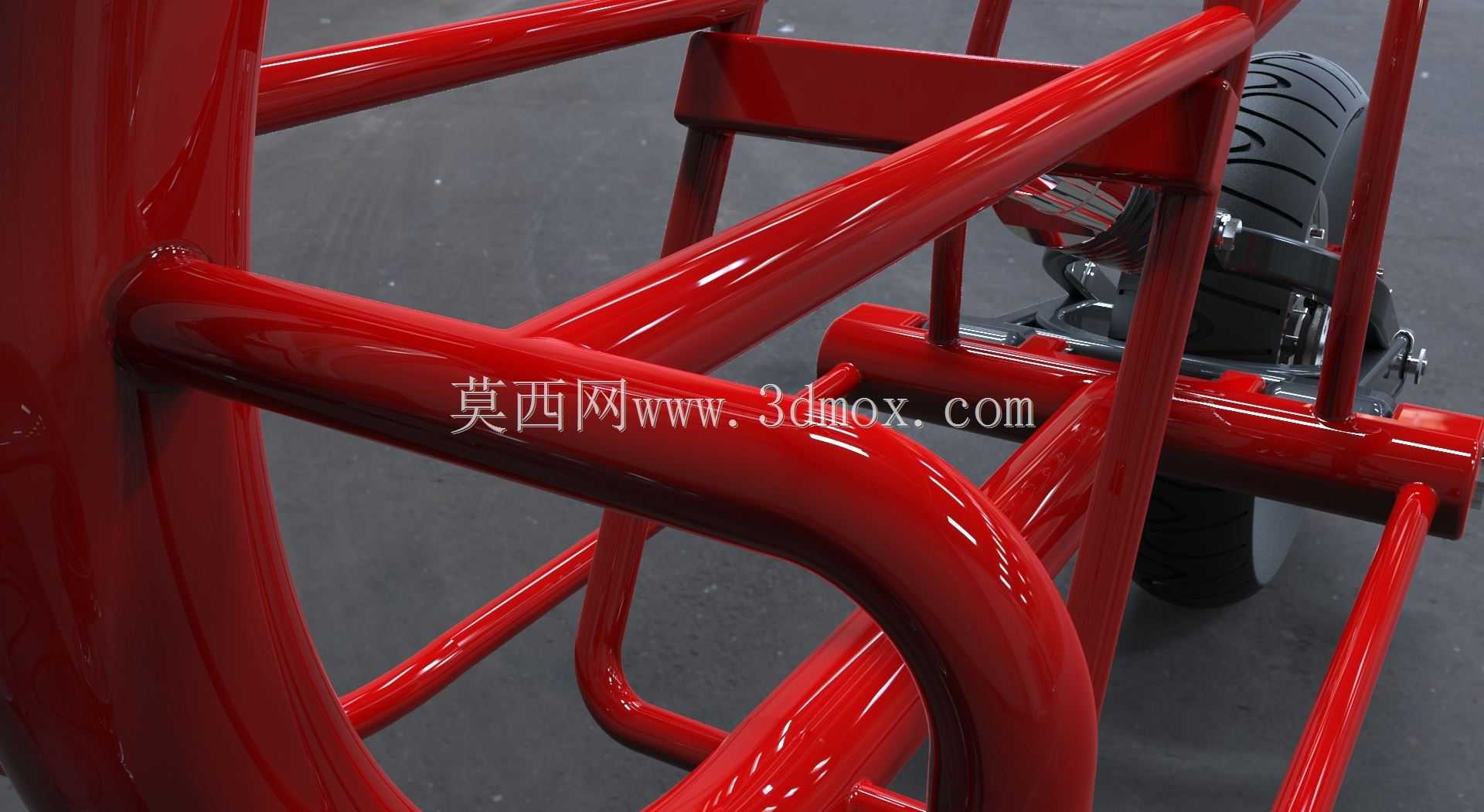

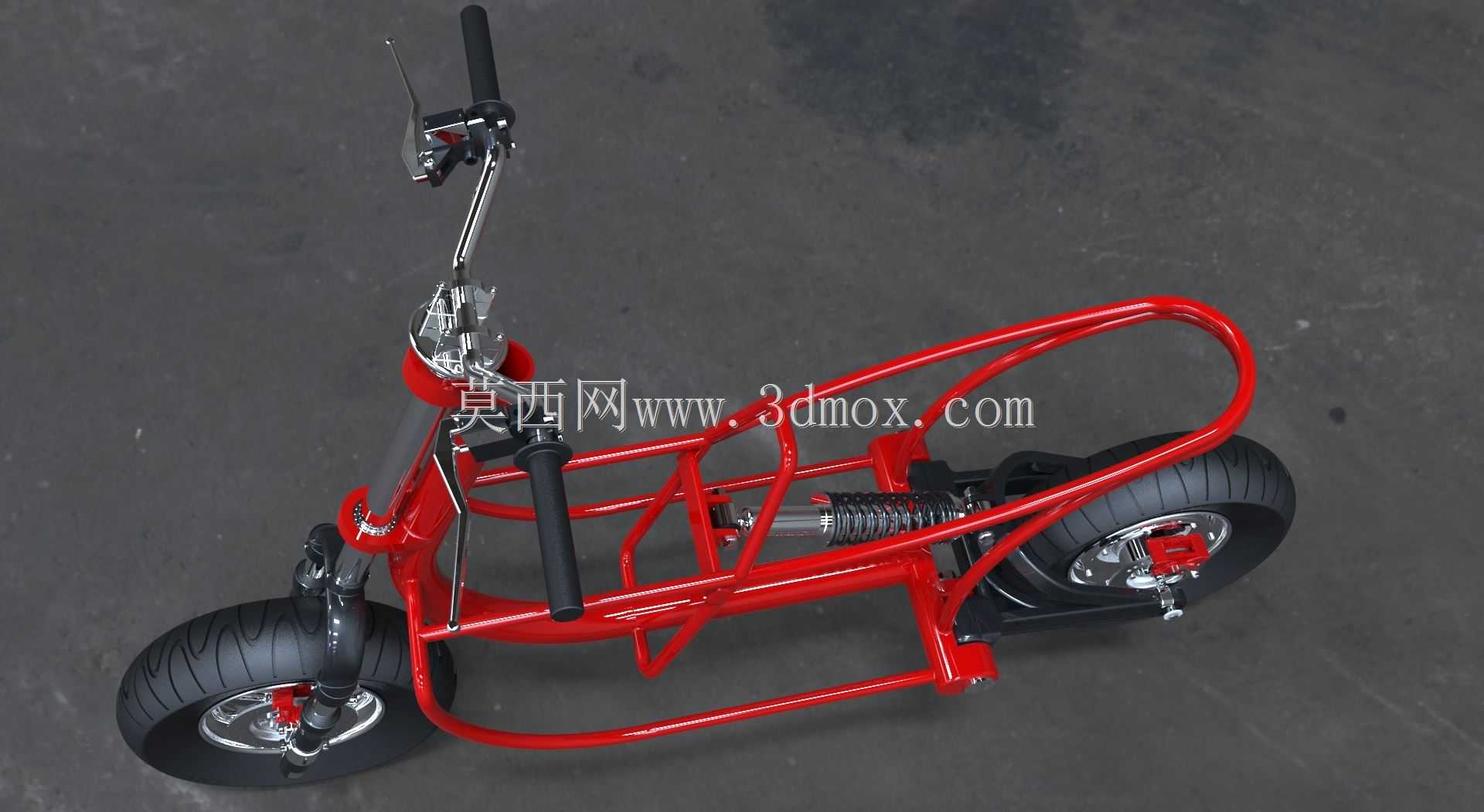

　　这款迷你电动摩托车的管式车架，采用圆管弯折焊接成型的主体结构，整体布局围绕短轴距两轮代步的使用需求展开，适配城市短途单人出行、园区通勤、休闲玩乐类的使用场景，区别于常规大尺寸电动摩托车的车架设计，整体结构紧凑，转向立管、主梁、后摇臂安装位、电池舱预留空间、后减震安装支座全部集成在一体化的管架结构上，没有多余的冗余结构。从结构设计思路来看，整体采用环抱式管架布局，转向立管直接与前部斜向主梁焊接固定，下部延伸出前挡泥板安装支架与前轮轴安装的限位结构，车把转向柱的转动行程预留充足，不会与周边管架发生运动干涉。中部的管架弯折形成内凹的乘员乘坐区域，同时预留出电池组、控制器的安装空间，管架的弯折弧度经过反复校核，

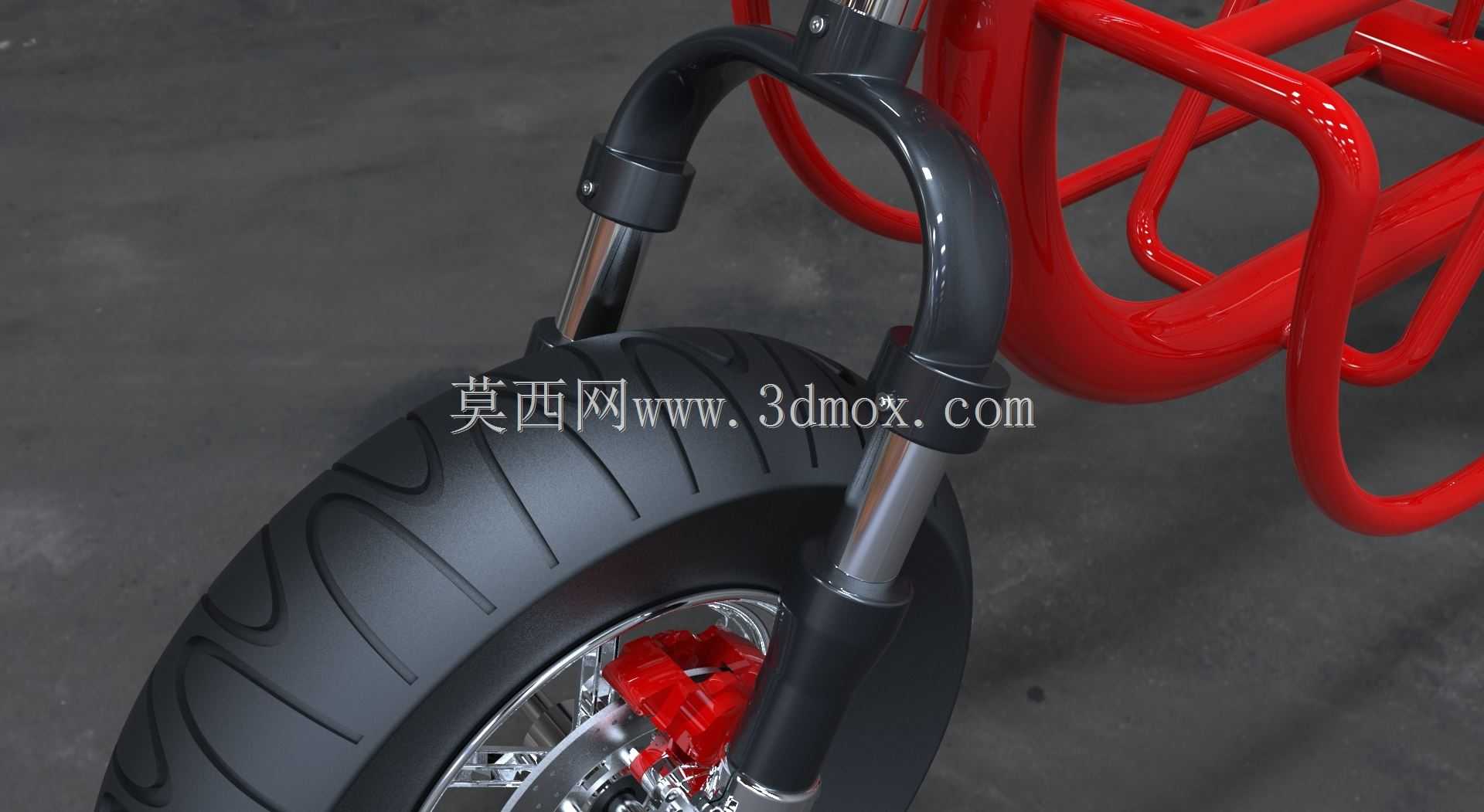

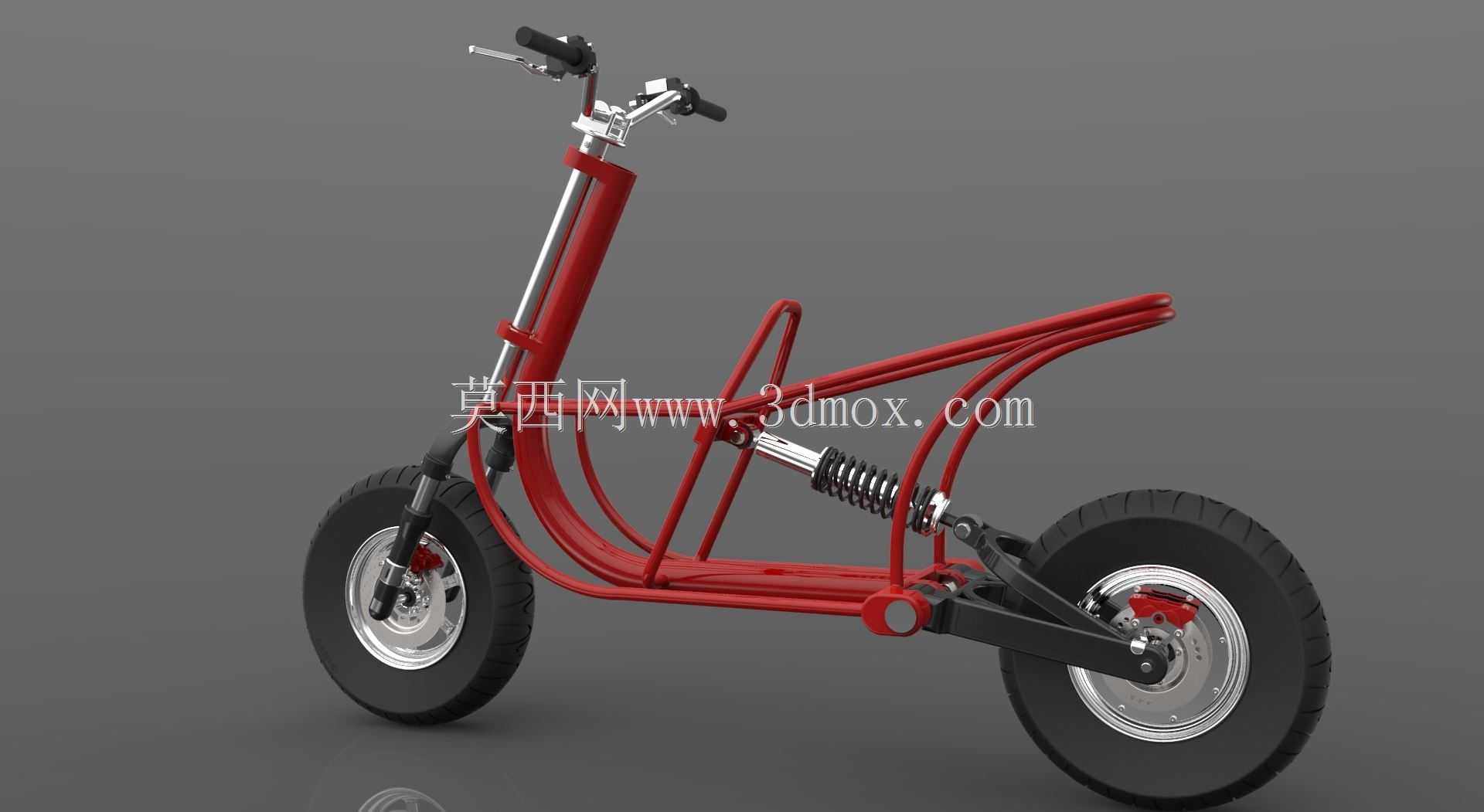

　　既保证乘员乘坐时的腿部放置空间充足，又能让电池组的重心尽量落在整车前后轴的中心位置，避免行驶过程中出现重心偏置带来的操控稳定性问题。后段的管架向上弯折形成尾部支撑结构，直接集成后减震的上安装支座，与后摇臂的下安装点配合，形成单筒后减震的悬挂布局，后摇臂的安装轴孔同轴度在建模阶段就做了公差匹配，保证后轮转动时不会出现偏摆。后轴安装位直接集成了刹车卡钳的安装支座，不需要额外加装转接支架，减少了装配环节的零件数量，也提升了刹车系统的安装刚性。从安装边界来看，这款车架适配小尺寸宽胎轮组，前轮转向的最大转角经过运动仿真校核，左右转向角度一致，转向过程中前轮、前叉与车架管体之间保留足够的安全间隙，不会出现摩擦干涉。后减震的安装角度经过匹配，

　　压缩行程内不会与周边的电池、线束发生触碰，车架上所有的焊接点位都做了应力集中的优化处理，管体弯折处的圆角半径统一，避免弯折过程中出现管壁开裂的问题。车架表面预留了多个标准安装孔位，分别用于固定塑料覆盖件、脚踏、座椅底座、线束卡扣，所有孔位的位置度都符合通用装配公差要求，不需要后期二次打孔加工。从实际使用的功能特性来看，这种管式车架相比冲压钣金焊接的车架，整体重量更轻，圆管的截面惯性矩更大，抗扭、抗弯的结构强度完全满足迷你电动车的载重需求，单人乘坐加电池组的总载荷下，车架的形变量控制在合理范围内，长时间使用不会出现结构疲劳变形。车架的管体布局充分考虑了后期装配的便利性，电池、控制器、线束都可以从车架中部的开放空间直接放入，

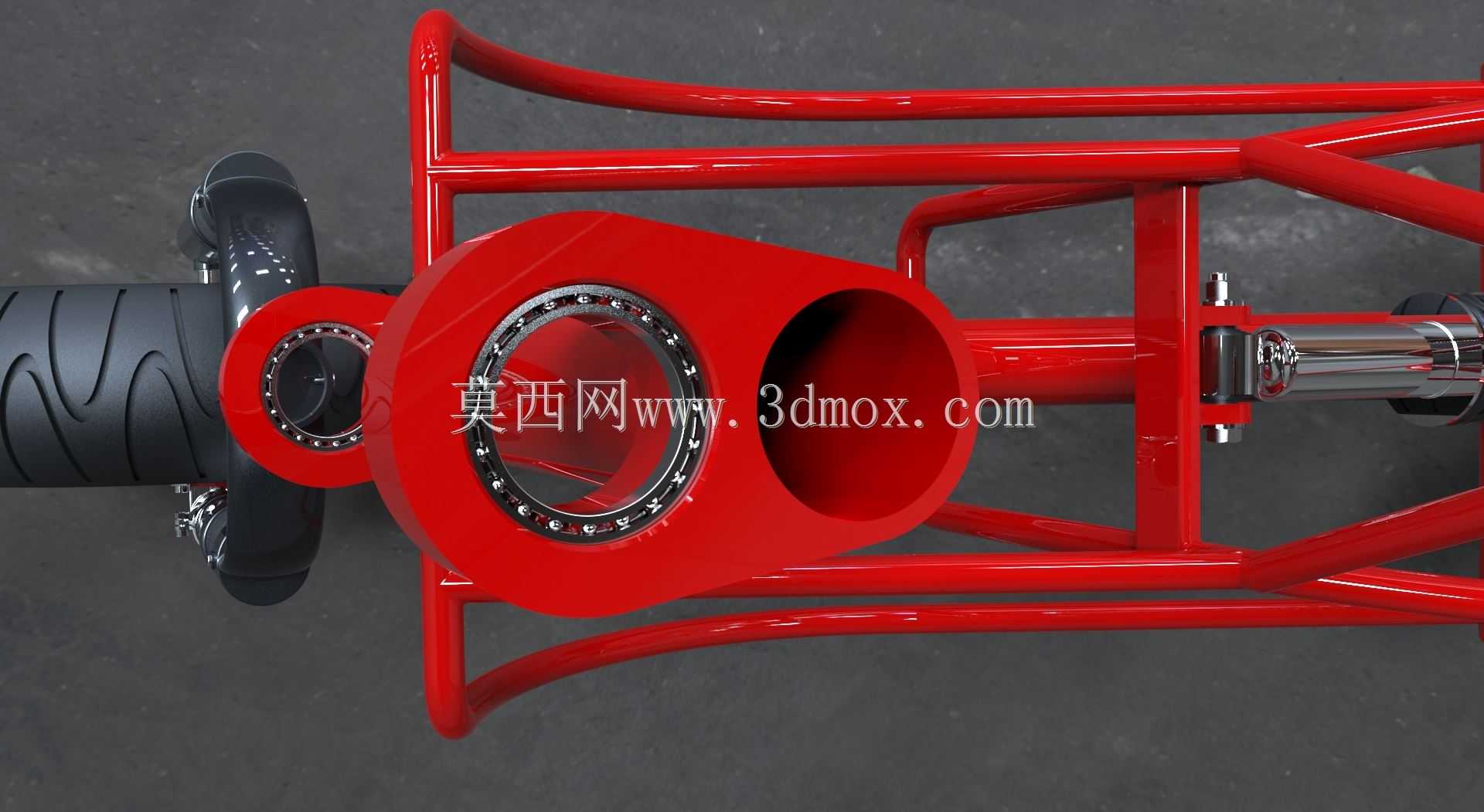

　　不需要拆解其他结构，日常维护检修的操作空间充足。转向部分的限位结构直接集成在转向立管与主梁的连接位置，限制最大转向角度，避免转向过度拉断连接线束。后摇臂与车架连接的位置预留了轴承安装位，保证后摇臂摆动时的顺畅度，减少行驶过程中的异响问题。在建模过程中，所有管体的相贯线都做了精准处理，焊接坡口的预留尺寸符合实际焊接工艺要求，不需要生产环节再做二次切割修型，能够直接用于弯管、焊接的生产工序指导。
