西班牙复古结构空气压缩机三维设计

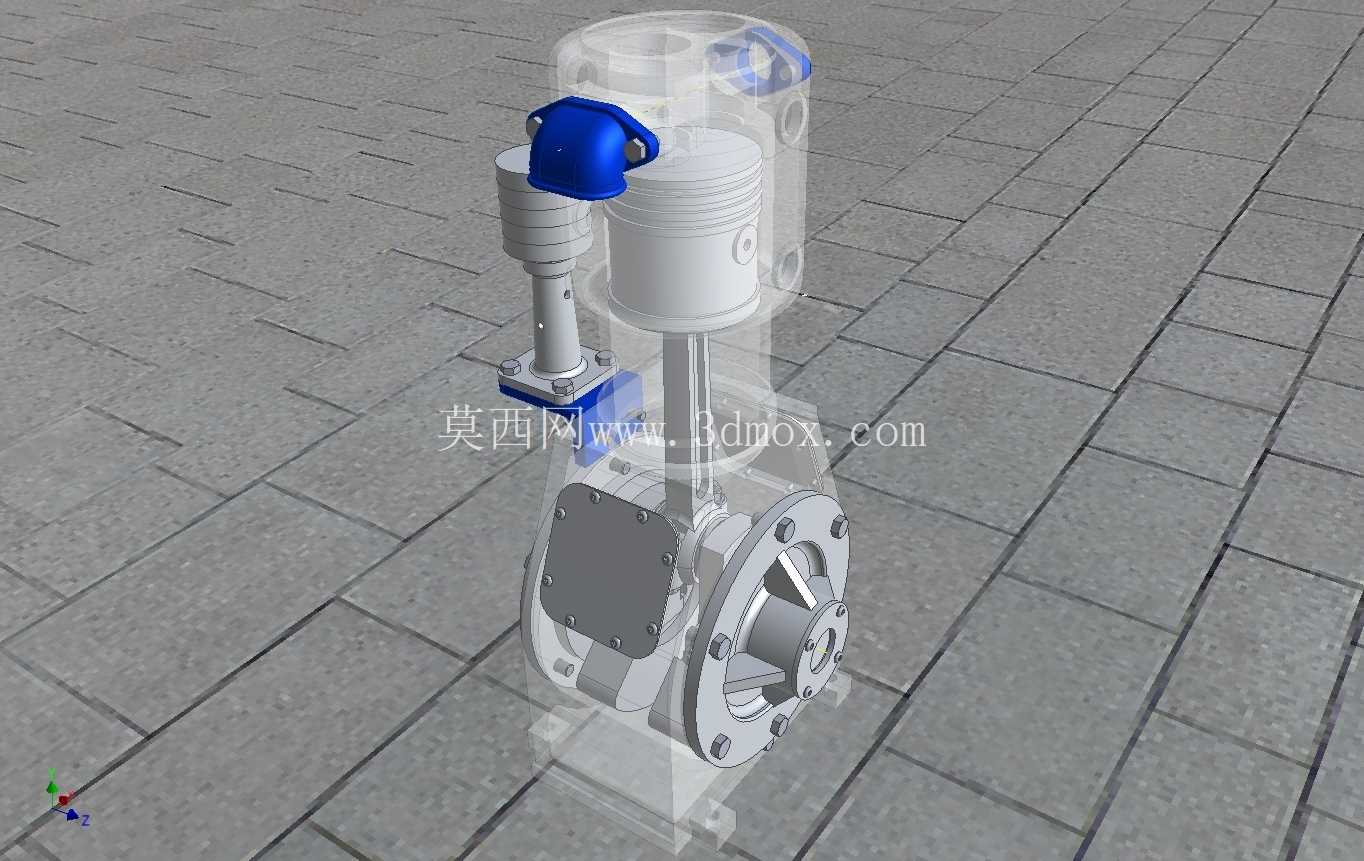

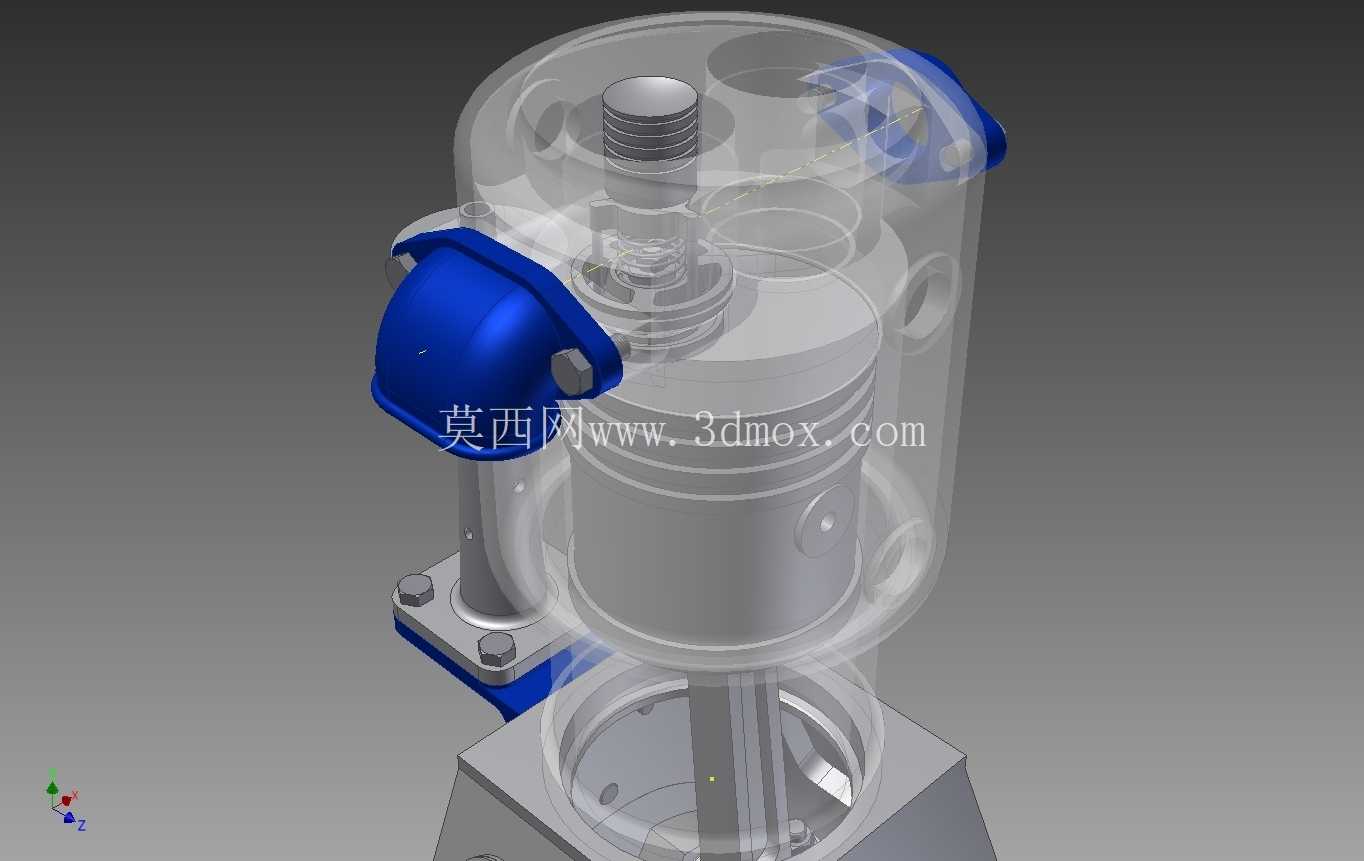

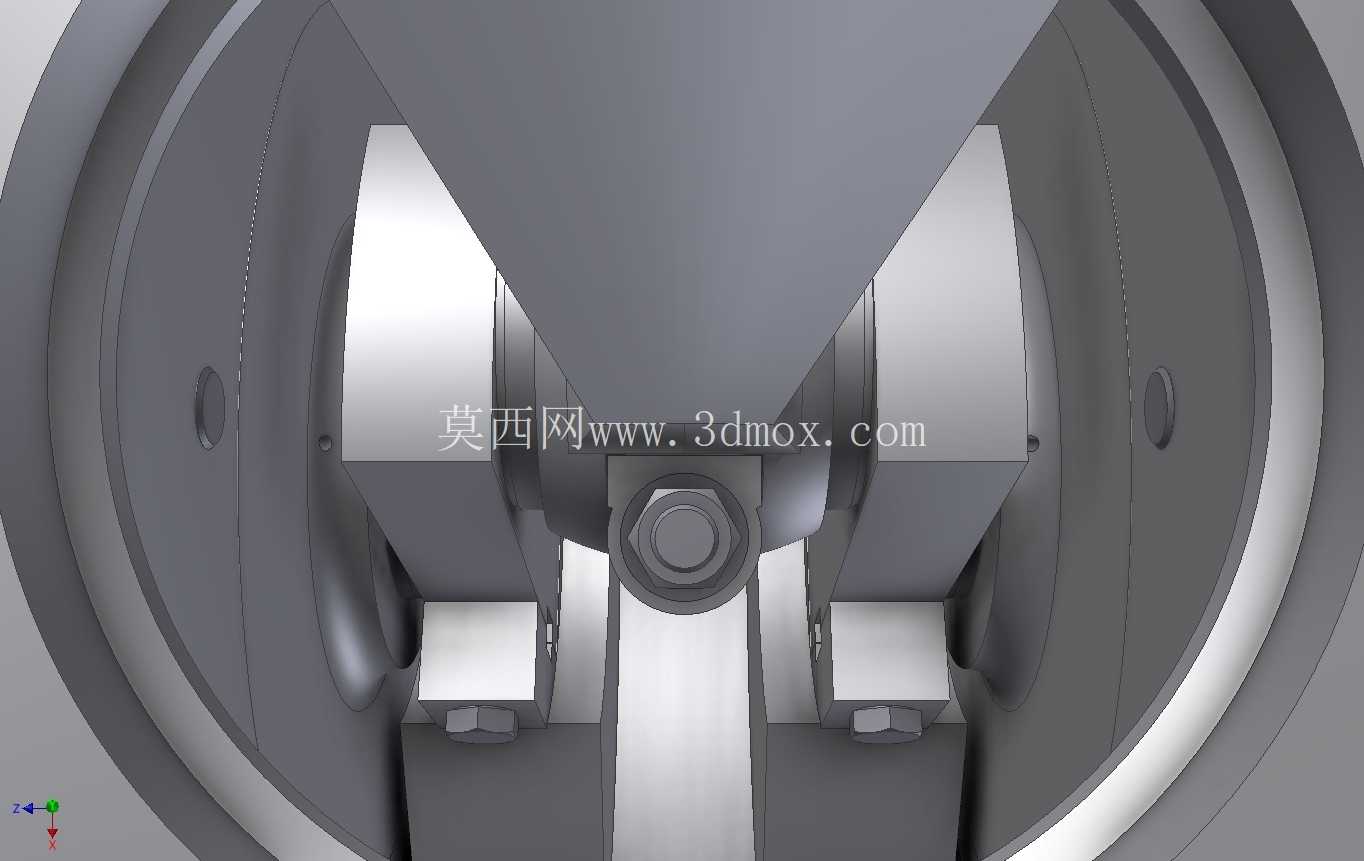

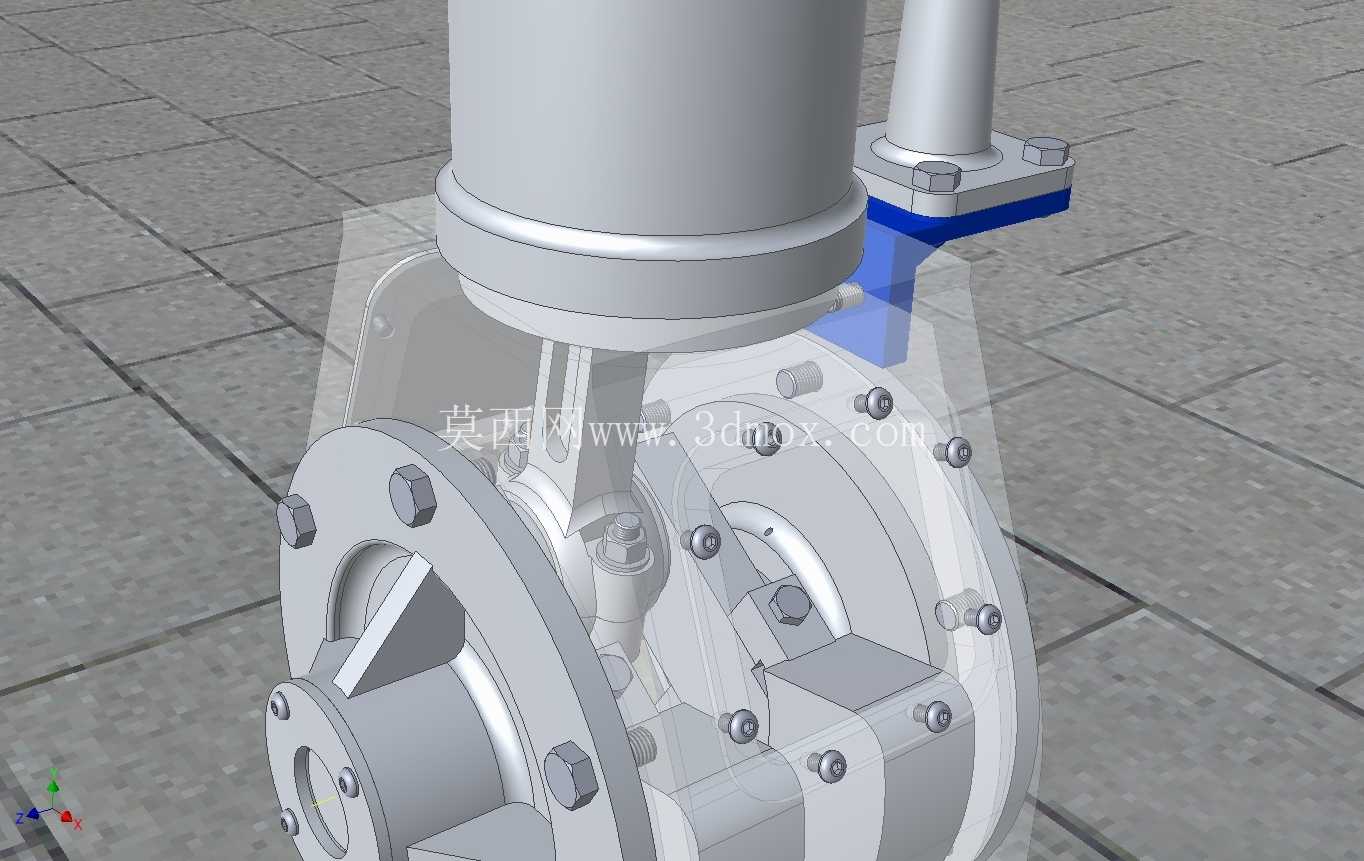

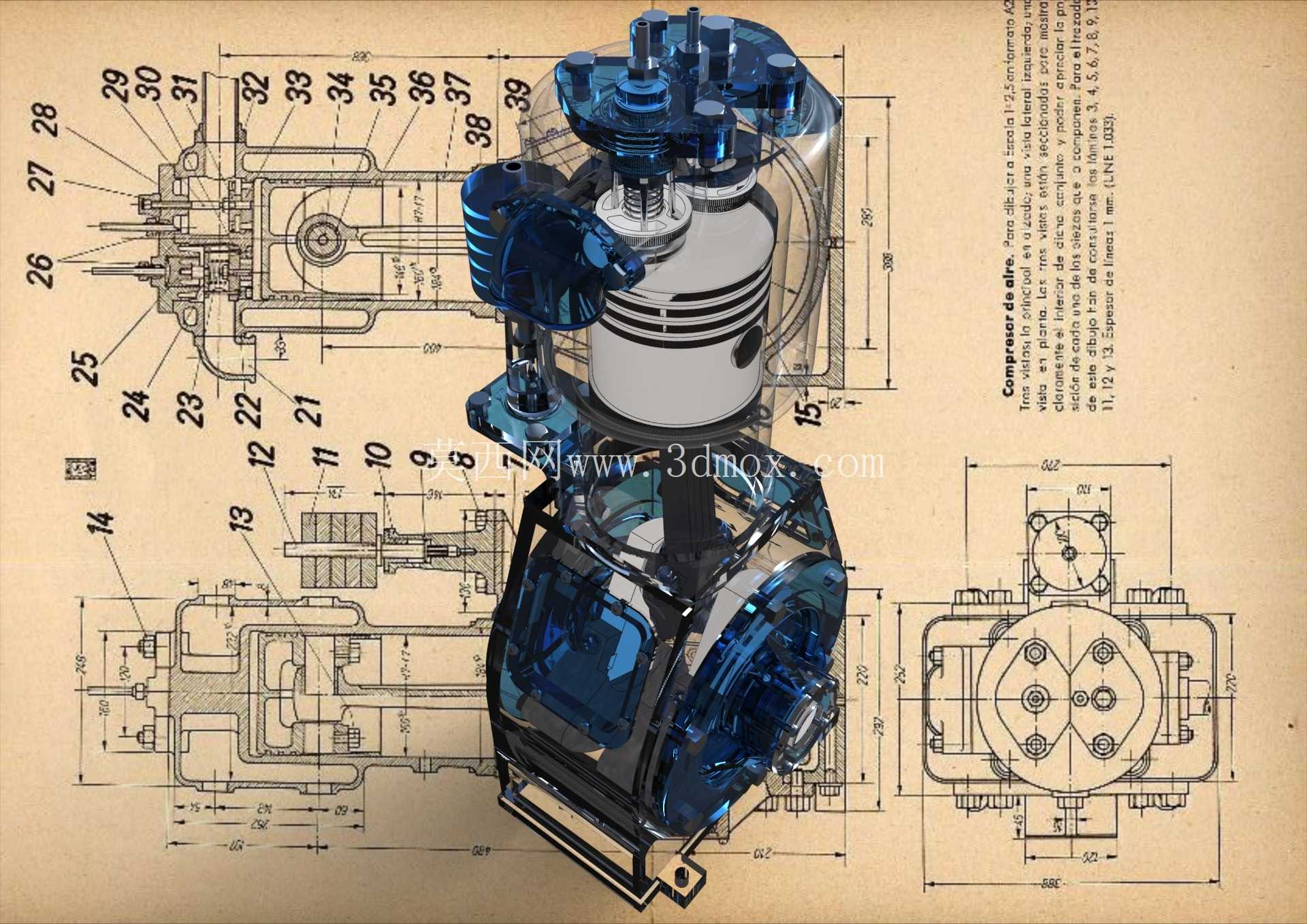

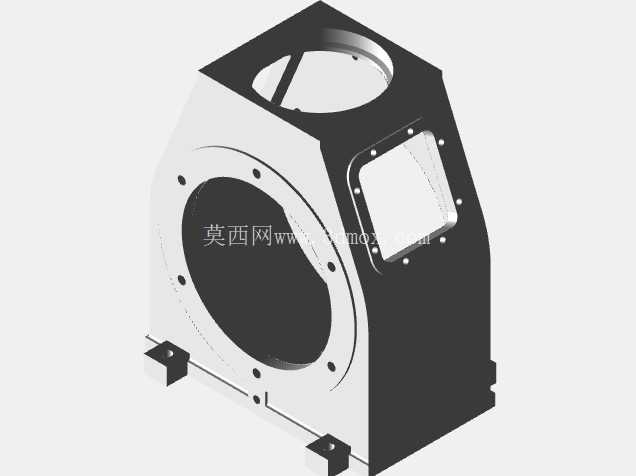

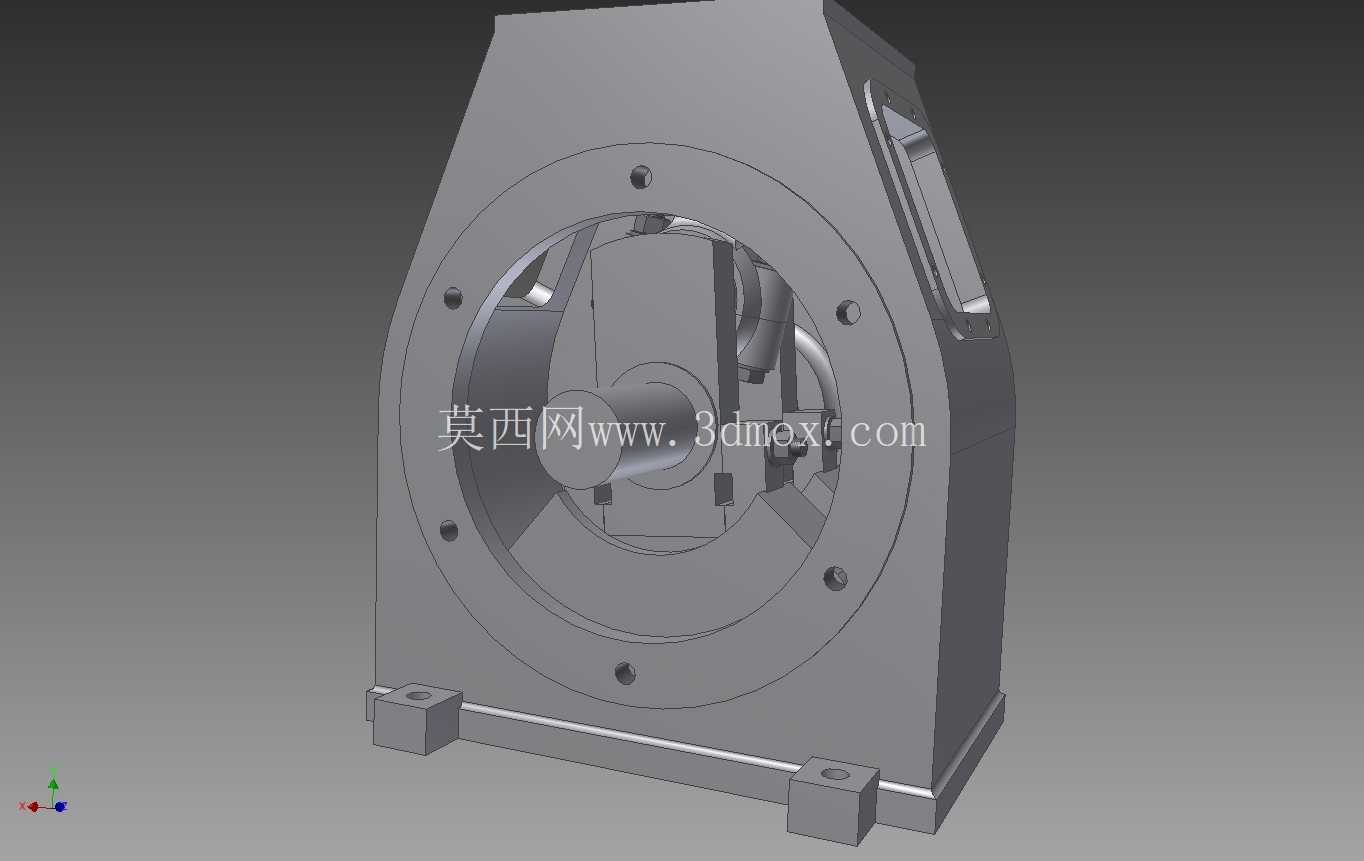

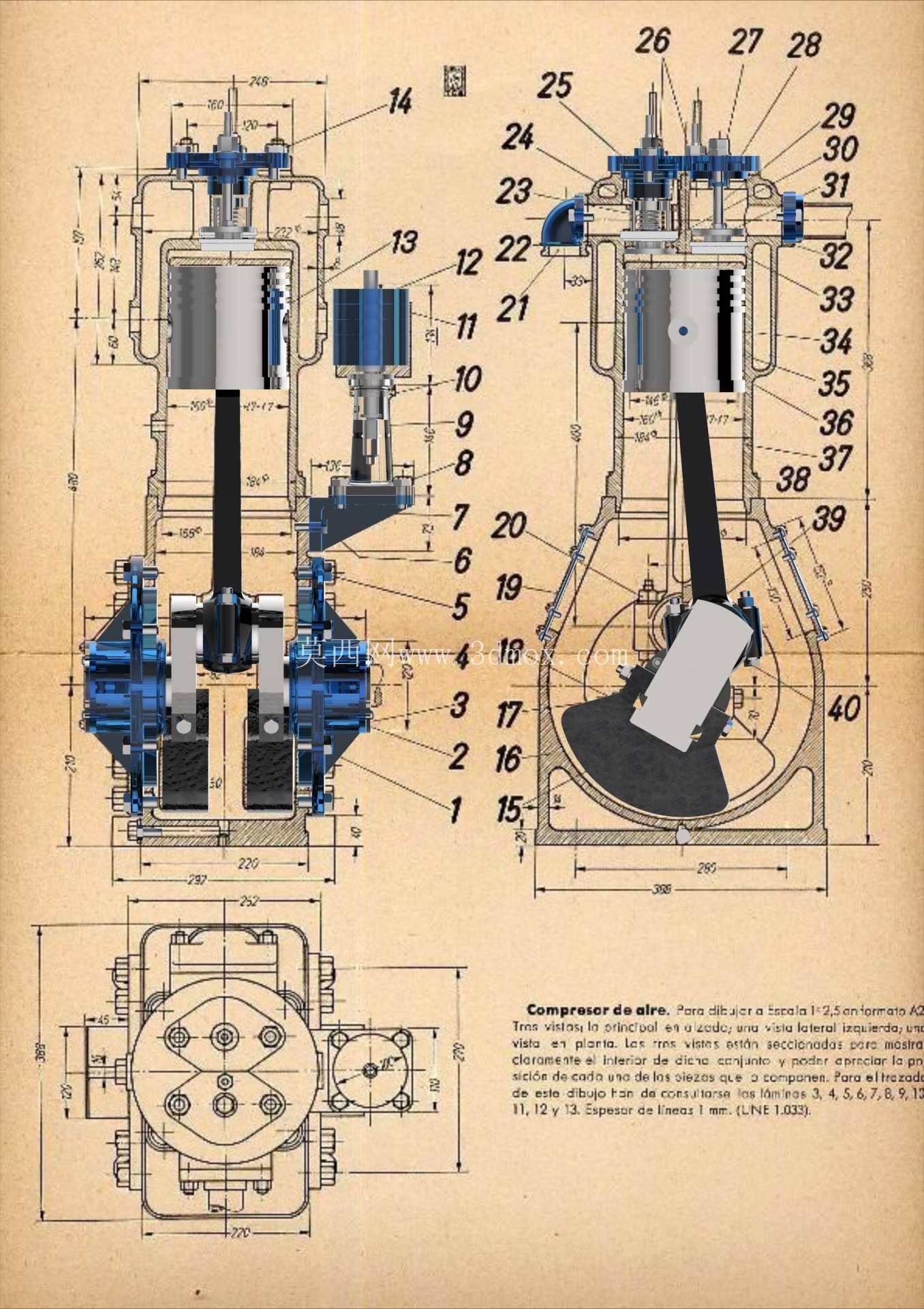

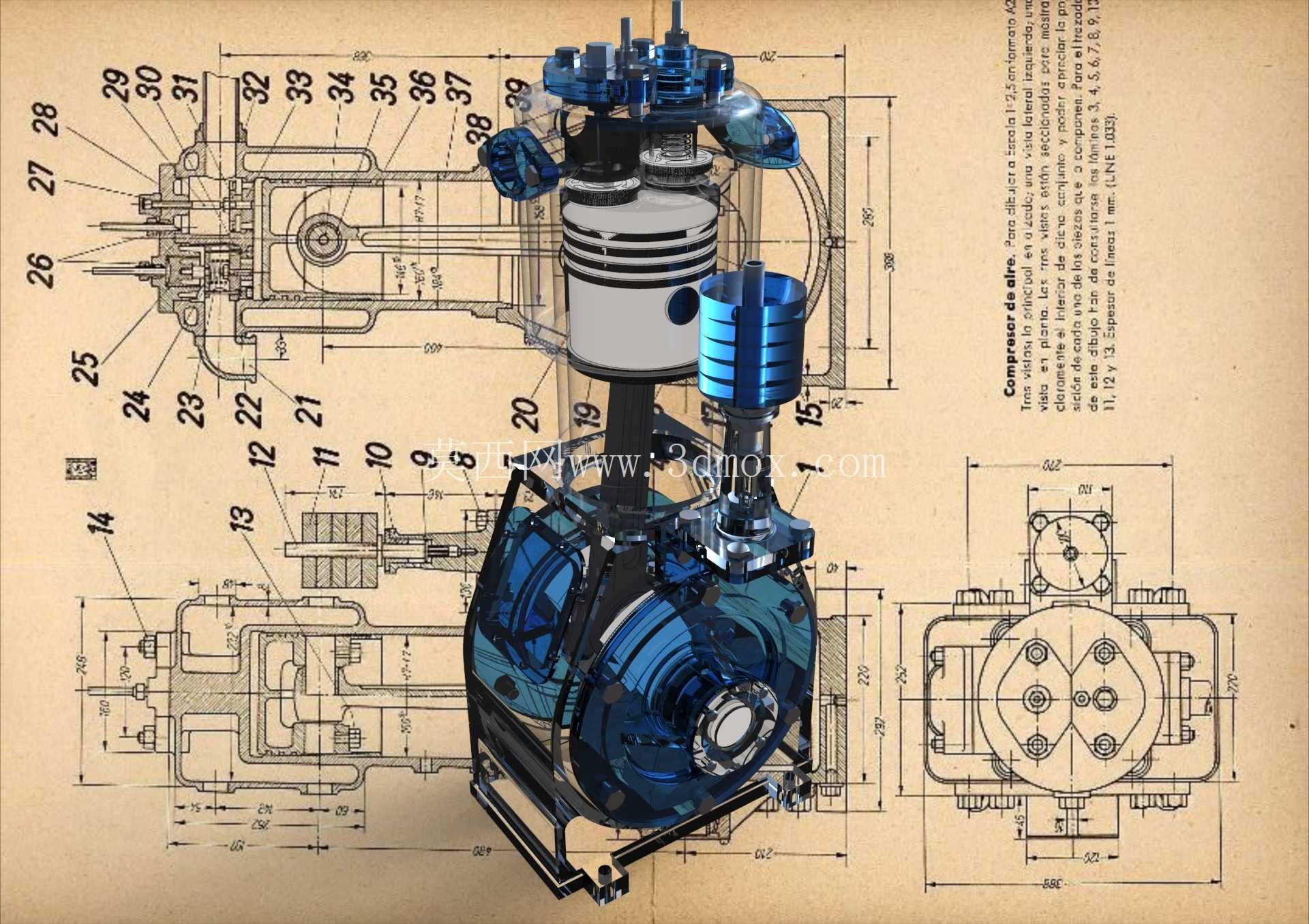

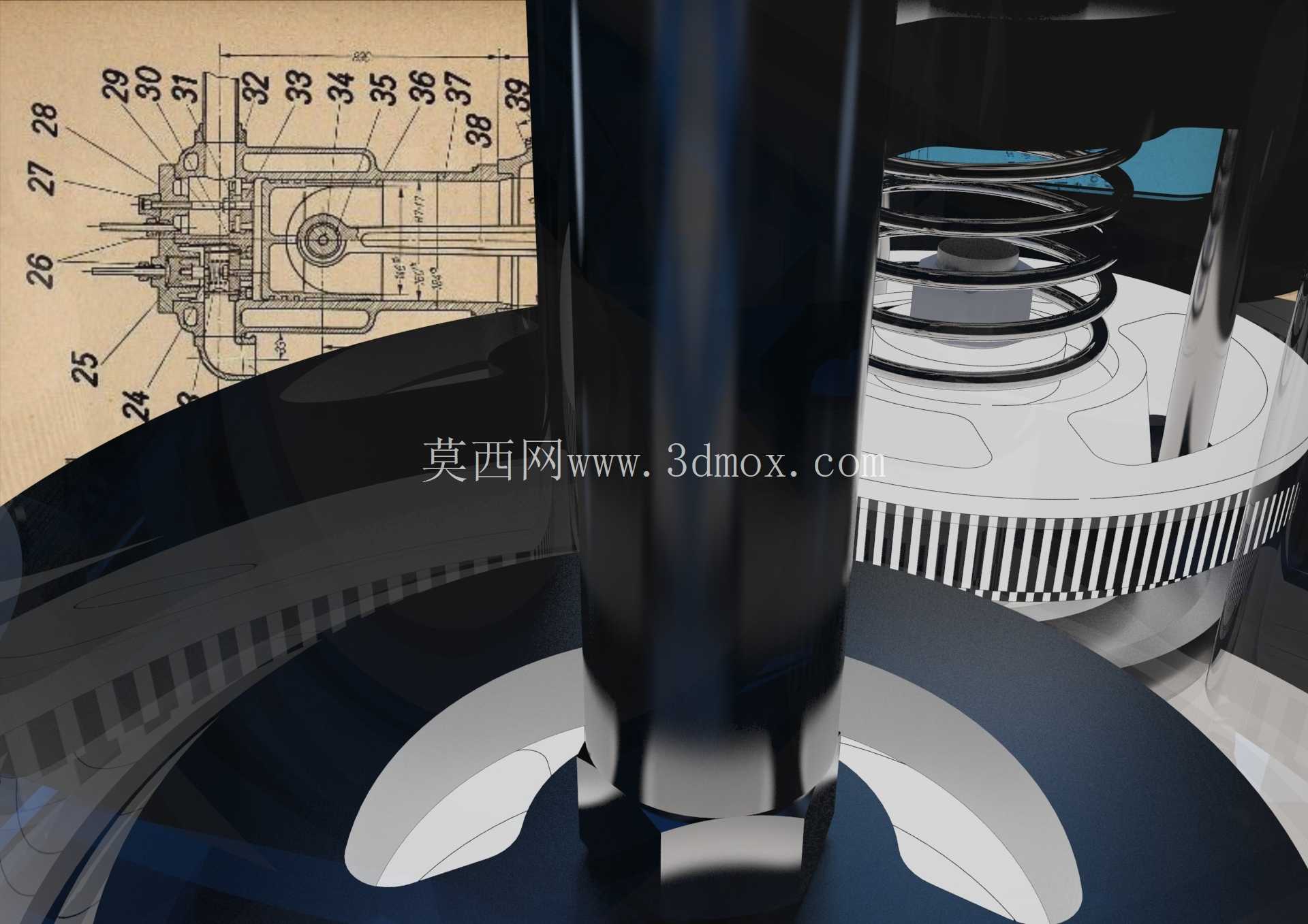

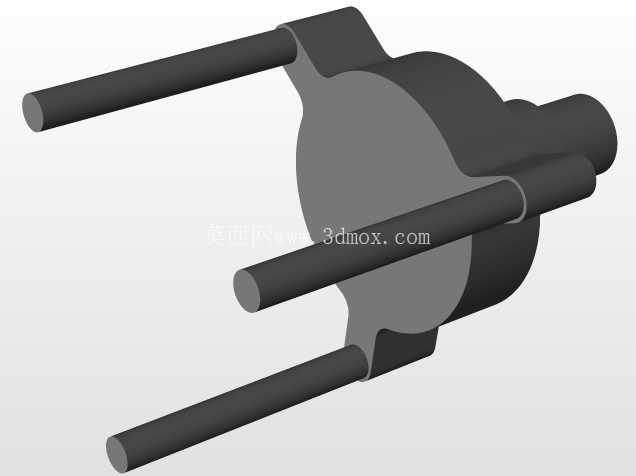

该空气压缩机的结构设计围绕往复式活塞压缩原理展开，核心做功单元采用单缸立式布局，缸体外部设置多道环形散热鳍片，通过增大与空气的接触面积带走压缩过程中产生的热量，避免缸内温度过高导致进气效率下降、润滑油碳化等问题。曲轴箱采用半剖式可视化结构设计，内部曲轴、连杆、配重块的运动轨迹完全按照曲柄滑块机构的运动学参数匹配，连杆大头与曲轴曲柄销的配合间隙、小头与活塞销的连接结构都符合通用气动设备的装配公差要求，能够在三维环境中完整模拟活塞上下往复运动的完整行程，直观呈现进气、压缩、排气的全周期工作过程。

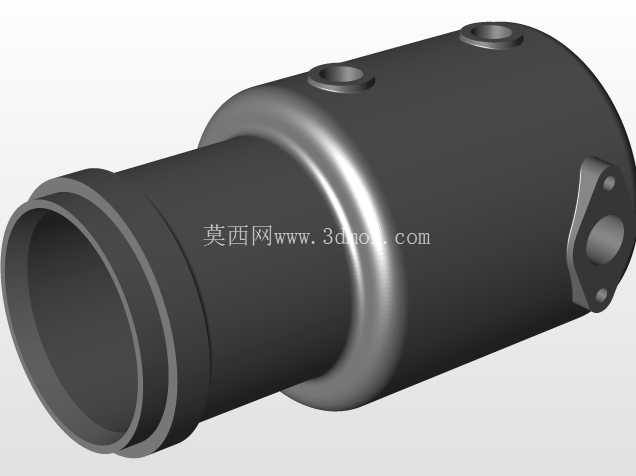

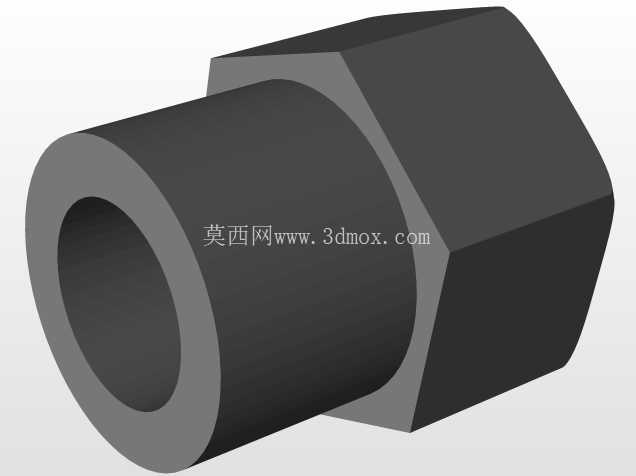

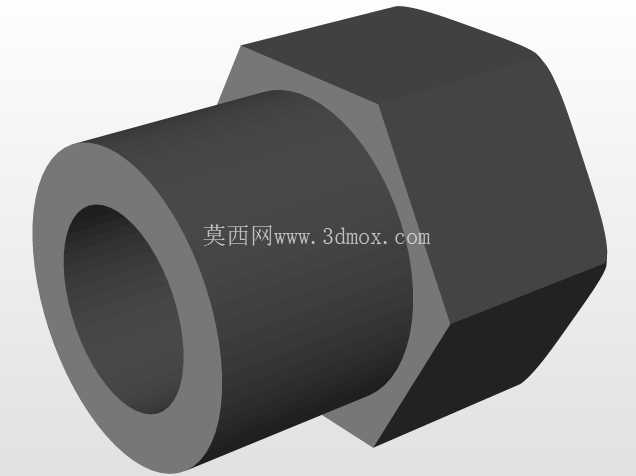

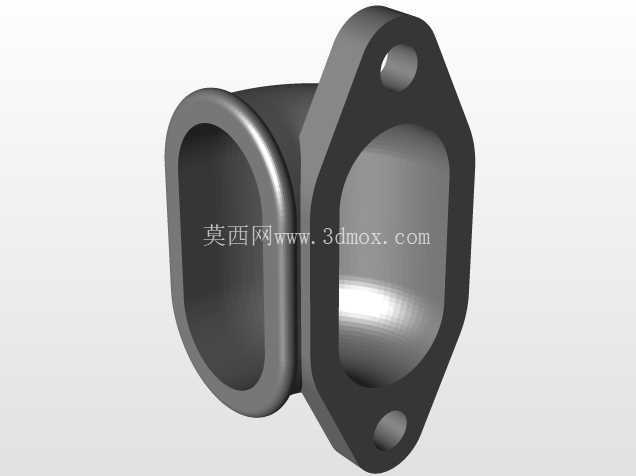

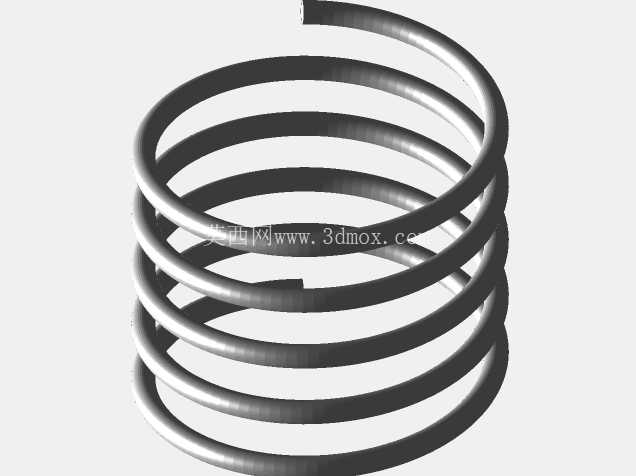

从实际应用场景来看，这类中小排量的往复式空气压缩机可适配小型机加工车间的气动夹具供能、汽修门店的气动工具动力输出、家装施工环节的喷漆与吹扫作业，也可作为小型气动自动化生产线的辅助气源使用。设备顶部设置的进排气阀组采用簧片阀结构，进气侧搭配独立的空气过滤腔体，能够阻挡大颗粒粉尘进入缸体造成活塞环与缸壁的异常磨损，排气侧预留了标准外螺纹接口，可直接连接储气罐或输气管道，无需额外设计转接结构。缸体侧方设置的圆柱形附属腔体为油气分离结构，能够将压缩过程中混入气流的润滑油滴分离回流至曲轴箱，减少输出压缩空气的含油量，适配对气源清洁度有一定要求的气动作业场景。

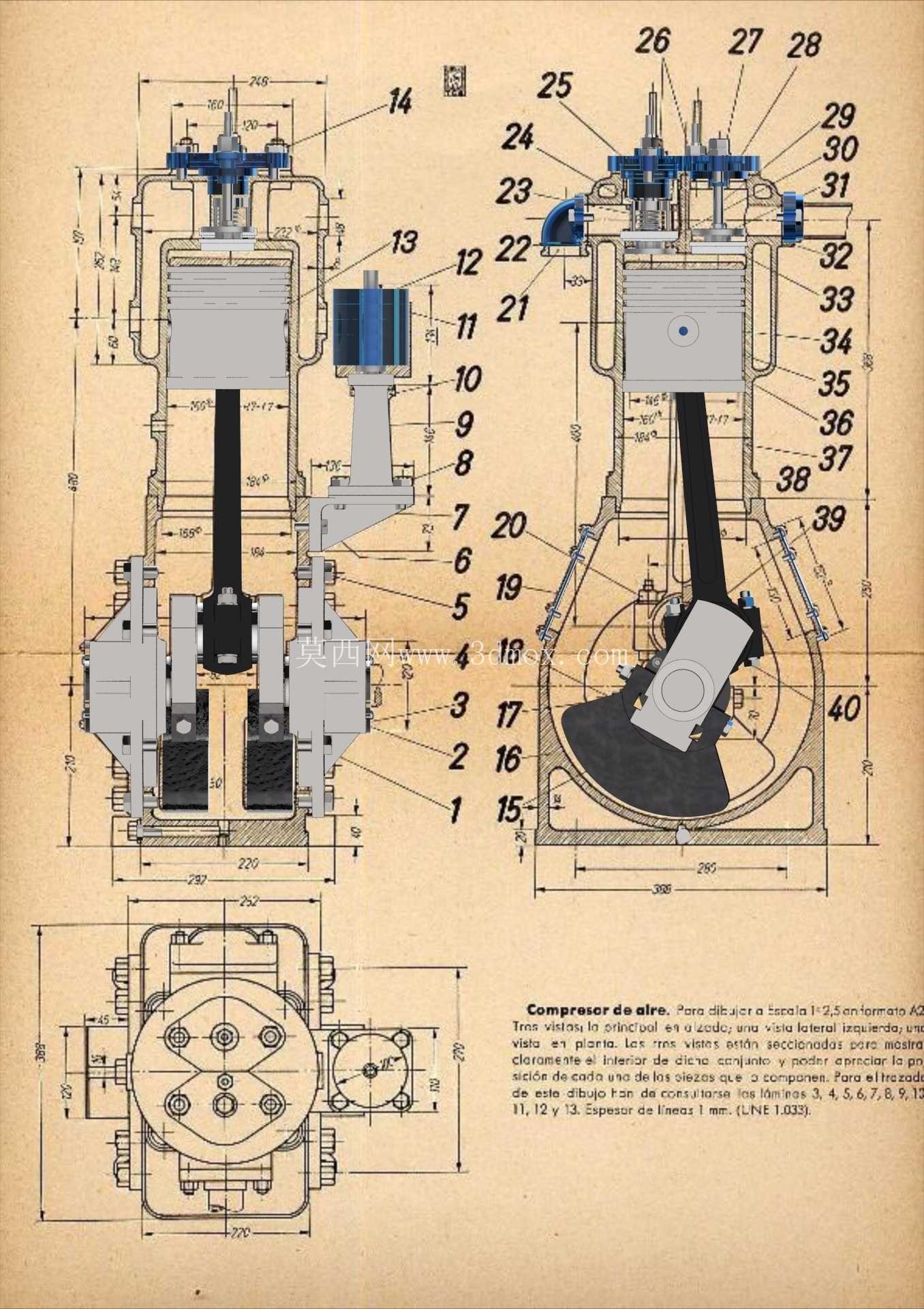

设计过程中充分考虑了安装边界与维护便利性，整机底部采用框架式支撑底座，底座上预留的四个安装孔位可直接通过膨胀螺栓固定在混凝土地面，也可搭配减震脚垫安装在移动机架上，适配固定工位或移动作业的不同安装需求。整机的重心落在底座中心区域，即使在曲轴高速运转产生往复惯性力的工况下，也能保持足够的安装稳定性，不会出现明显的侧倾或共振问题。从外形尺寸的匹配来看，缸体直径、曲轴回转半径、活塞行程的参数比例完全符合50年代经典小型空压机的设计规范，各部件之间不存在运动干涉：曲轴转动时配重块不会碰撞曲轴箱内壁，连杆摆动过程中不会与缸体下端面发生剐蹭，活塞运动到上止点时与缸盖之间保留了合理的余隙容积，既避免了撞缸风险，也保证了足够的压缩比。

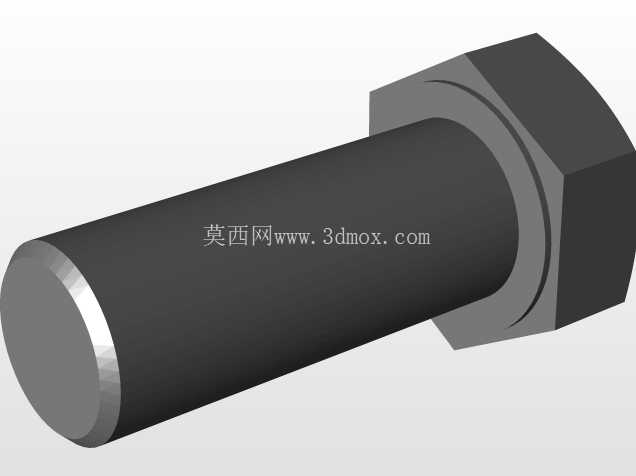

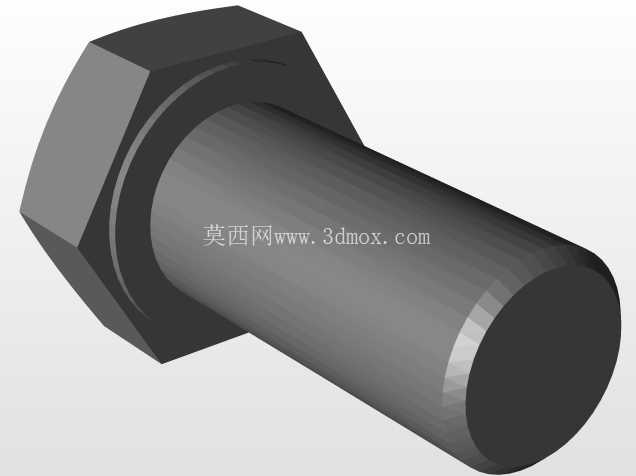

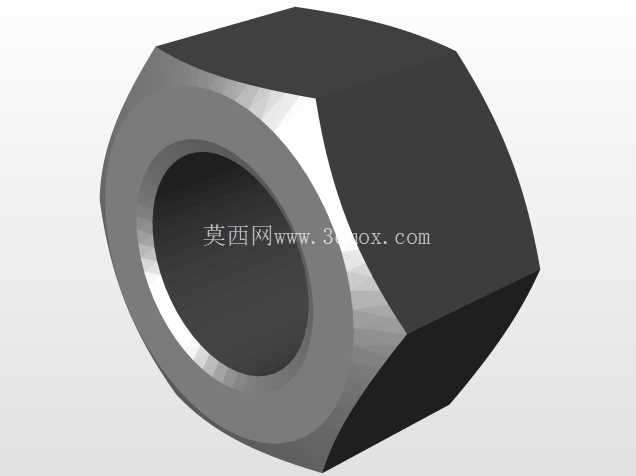

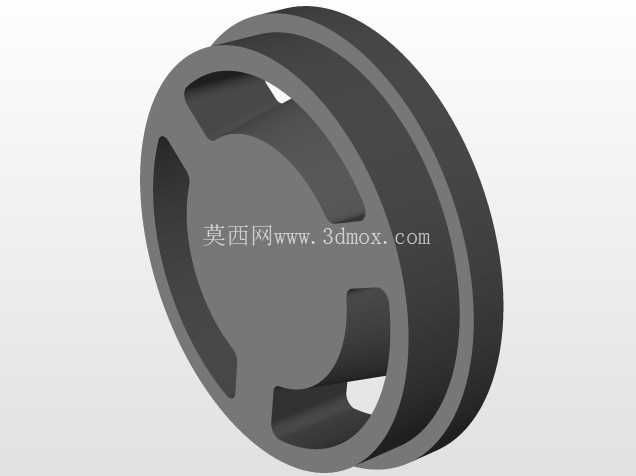

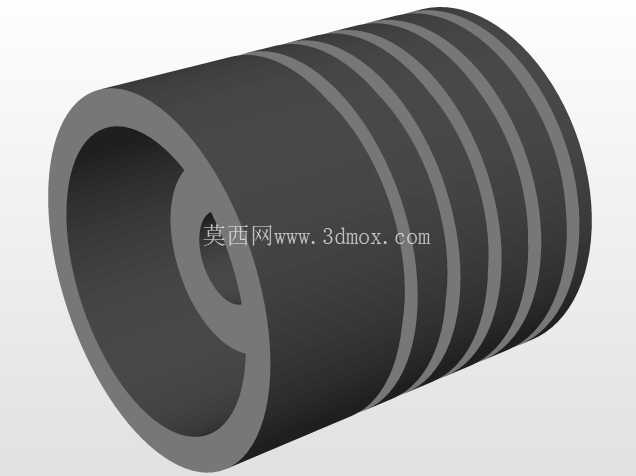

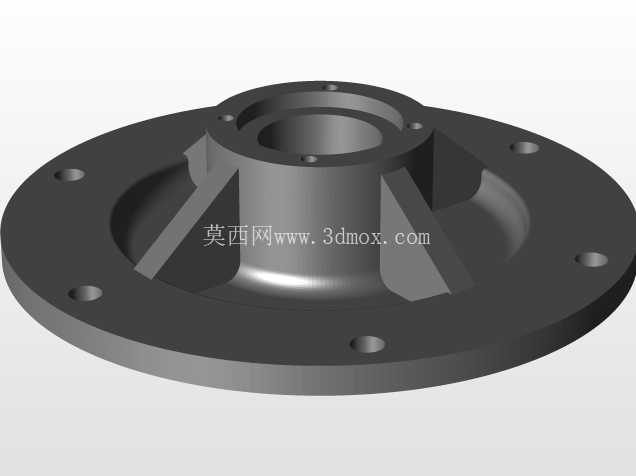

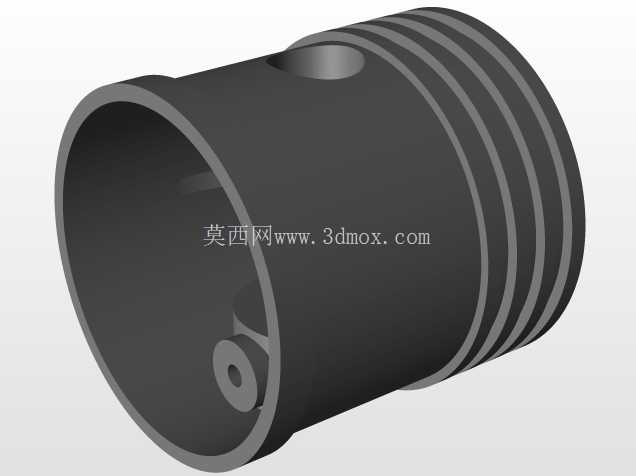

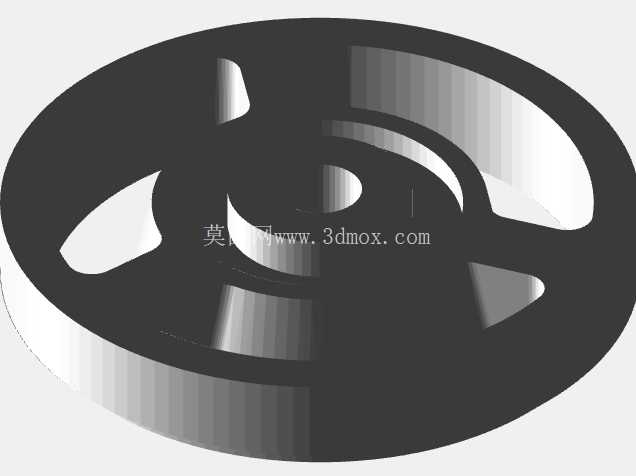

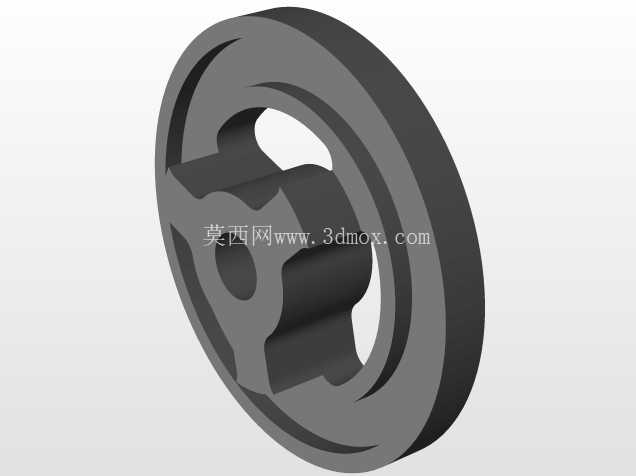

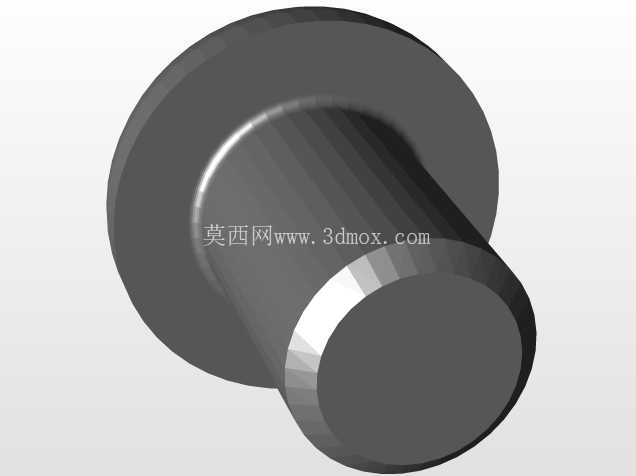

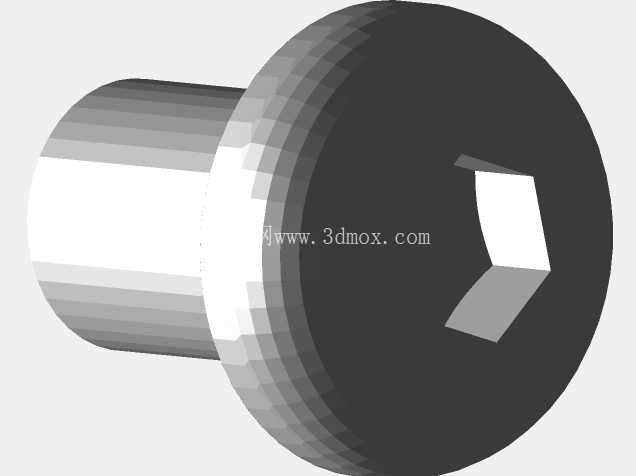

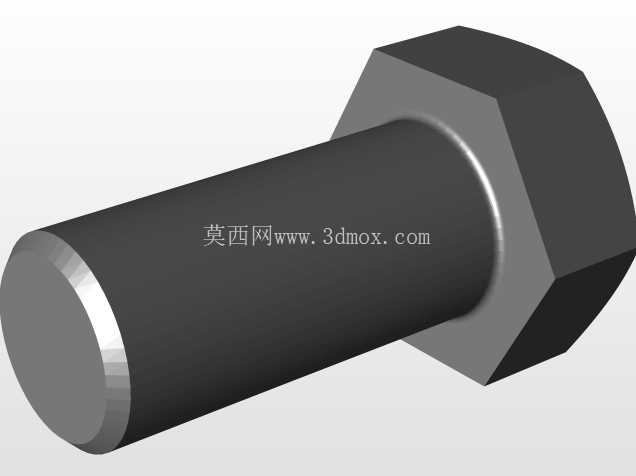

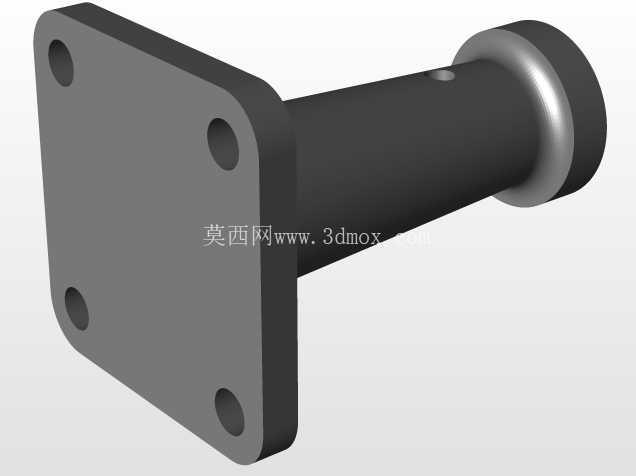

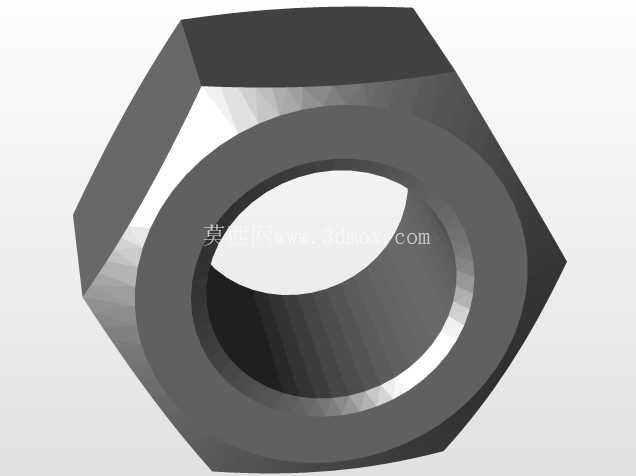

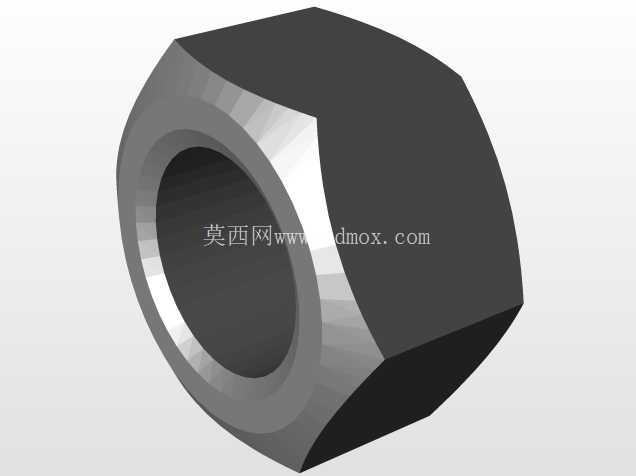

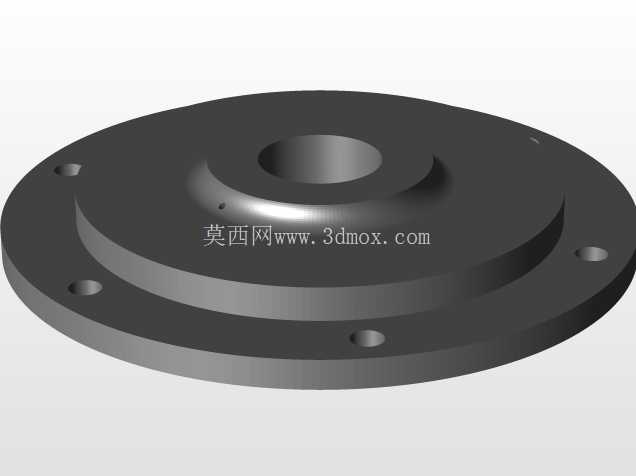

从结构细节来看，活塞上设置的多道活塞环槽可分别安装气环与油环，气环负责密封缸内压缩腔，避免压缩气体泄漏到曲轴箱造成压力损失，油环负责刮除缸壁上多余的润滑油，避免机油进入压缩腔随压缩空气排出。曲轴的动力输入端伸出曲轴箱侧盖，预留了带轮安装位，可通过三角带连接电动机或内燃机作为动力源，带轮的中心高与底座安装面的距离符合通用Y系列小型电机的安装尺寸，选型时无需额外调整机架高度。设备外露的连接螺栓、密封垫片的位置都按照实际装配逻辑排布，拆解后可单独对进排气阀片、活塞环、曲轴油封等易损件进行更换，维护操作的空间预留充足，不需要完全拆解整机即可完成常规保养作业。

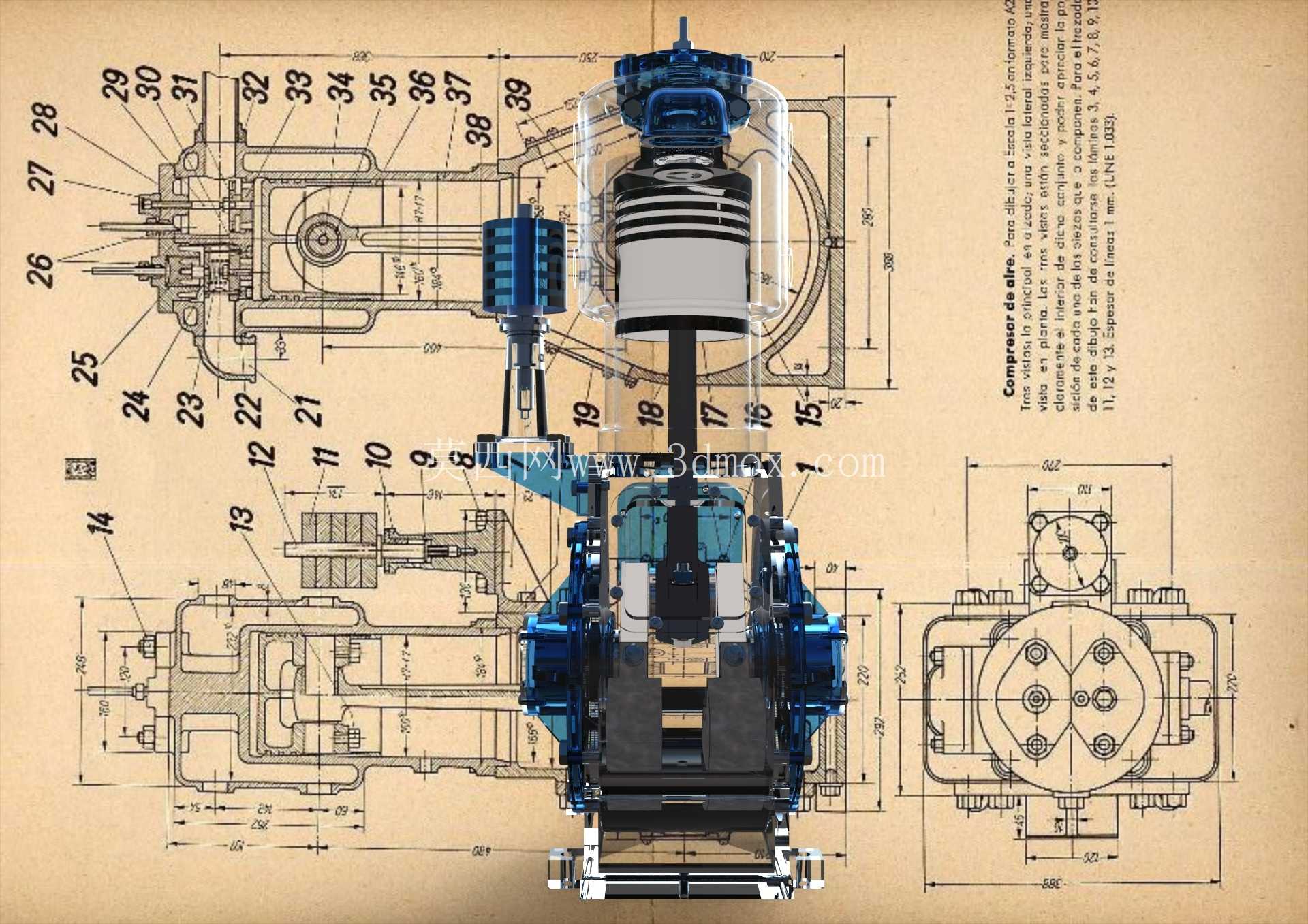

在三维建模的结构逻辑上，所有部件的装配约束完全匹配实际机械装配关系，曲轴与曲轴箱之间通过转动副约束，连杆与曲轴、活塞销之间通过转动副连接，活塞与缸体之间通过移动副约束，可直接用于运动仿真演示，也可作为结构教学的演示模型，帮助从业者理解往复式压缩机的工作原理与结构组成。整机的外部管路走向清晰，缸盖到油气分离腔的连接管路、排气接口的位置都符合流体走向的合理设计，不存在过度弯折导致气阻增大的问题，能够保证压缩空气的顺畅输出。
