法兰式流体传输旋转连接装置结构

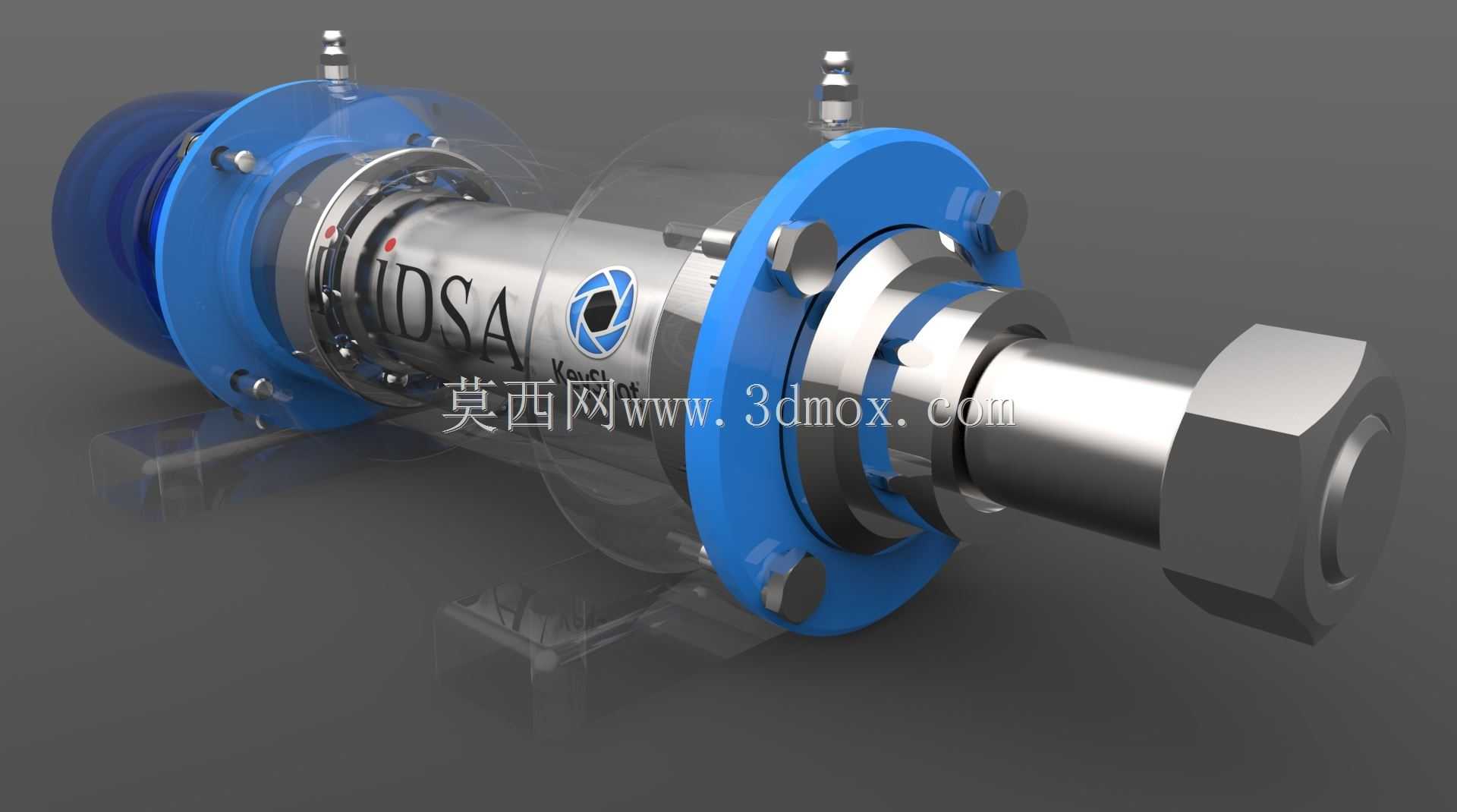

　　在工业流体输送的连续作业场景中，这类带法兰安装结构的旋转连接部件，主要解决固定管路与旋转执行端之间的介质导通问题，常见于涂布设备辊筒温控回路、工程机械中央回转体、包装机械热辊介质通路等需要相对旋转同时持续输送流体的工位。不同于普通硬管连接只能适配静止管路的局限，该部件通过内置的多道密封副结构，能够在两端部件存在相对回转运动的状态下，保持流体通路的密封性能，避免输送介质出现泄漏，同时抵消旋转过程中产生的轴向窜动与径向跳动带来的配合间隙变化。从结构设计逻辑来看，主体采用阶梯轴式的通流主体设计，中部设置的凸缘法兰作为安装基准面，法兰端面上均布的螺栓孔用于和设备的固定机架端锁紧定位，

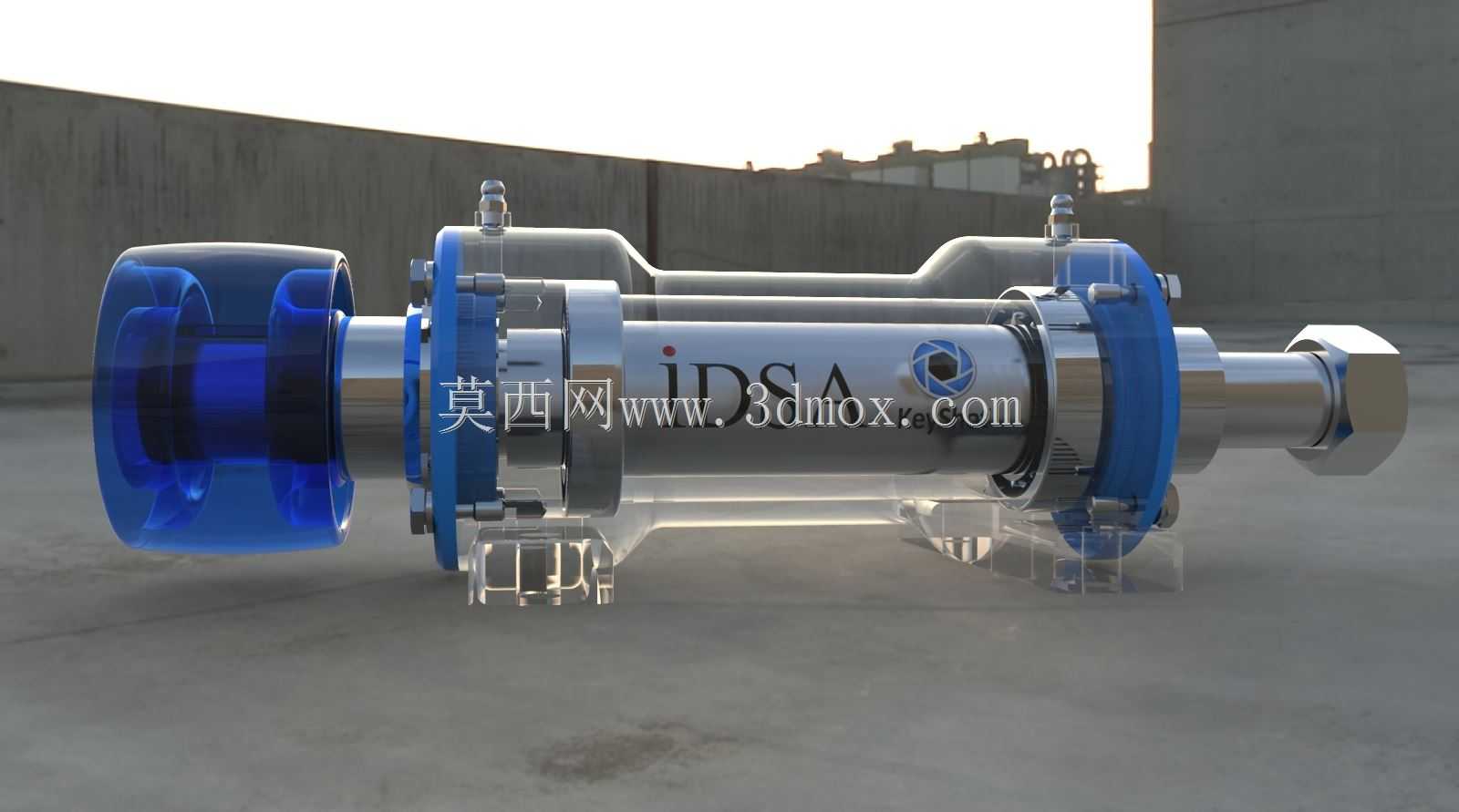

　　法兰与安装面之间可根据输送介质的特性选配不同材质的密封垫片，满足水、导热油、压缩空气等不同介质的静密封要求。两端的轴颈部位分别适配旋转端与固定端的管路连接，其中外露的六角轴头结构可方便安装时的扭矩施加，降低装配过程中对主体密封结构的外力损伤。部件上设置的两个小型侧接嘴，可作为泄漏引流口或者辅助介质通路使用，当主密封出现微量渗漏时，介质可通过侧接嘴引出，避免渗入设备轴承部位造成润滑脂失效，也可根据工况需求接入冷却或者冲洗回路，延长主密封件的使用寿命。透明视窗段的设计，能够让运维人员直观观察内部密封件的磨损状态以及介质流通状态，不用完全拆解部件即可判断内部运行情况，减少日常巡检的拆解工作量。从安装边界来看，

　　法兰端的外径尺寸适配常规的工业管路安装标准，安装时需要保证两端连接部件的同轴度误差控制在合理范围内，避免偏心造成密封件偏磨缩短使用寿命，轴向预留的安装空间需要考虑侧接嘴的管路走线空间，避免和周边设备部件产生运动干涉。主体金属部分采用不锈钢材质加工，能够适配多数工业流体的腐蚀防护要求，蓝色的端盖部分采用高强度工程材质，既降低了部件整体重量，也能起到一定的绝缘与防腐作用。内部的密封结构采用组合式密封设计，不同密封件分别承担径向密封与轴向密封的作用，能够承受一定范围内的介质工作压力，在额定转速下保持稳定的密封性能，不会因为连续回转出现密封面过度磨损的问题。在实际选型应用中，需要根据输送介质的工作压力、温度、转速参数匹配对应的密封材质，

　　同时核对通流口径是否满足管路的流量要求，避免通流面积不足造成介质压损过大。装配过程中需要先将法兰端与固定端锁紧，再连接旋转端的管路，避免装配过程中强行掰动主体造成内部密封件错位，安装完成后需要先进行低压试运转，检查各连接部位是否存在泄漏，确认无异常后再逐步提升至工作压力。这类旋转连接部件的核心作用就是打破管路连接的静止限制，让需要连续旋转的设备部件也能持续获得流体介质的供给，在很多连续作业的工业设备中都是不可或缺的关键连接部件，其结构可靠性直接影响整台设备的连续运行时长，因此在结构设计时充分考虑了密封冗余、安装便利性、运维可视化等多方面的实际工程需求，没有多余的冗余结构，每个部位的结构设计都对应实际工况下的具体使用需求。
