重型商用车用DD13柴油动力装置结构

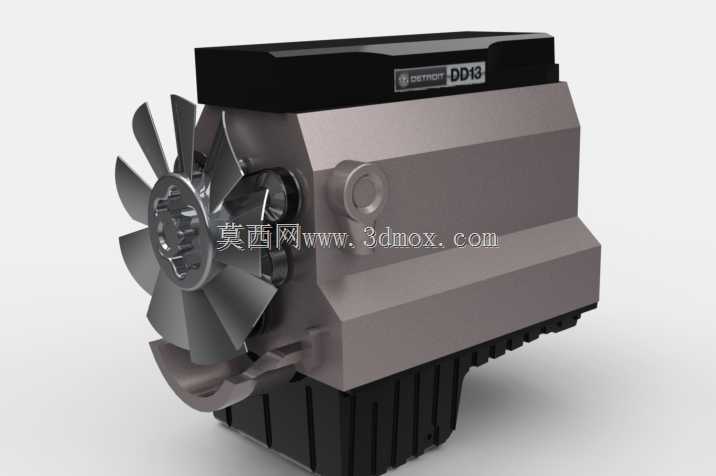

　　这款动力装置主要面向重型干线物流牵引车、工程重载自卸车以及大型公路客车的动力配套场景，作为整车的核心动力输出单元，需要在长时间高负荷、复杂路况变工况的环境下保持稳定的动力输出，同时兼顾燃油经济性与排放适配要求。从结构设计来看，前端集成的轴流冷却风扇直接与发动机前端轮系联动，不需要额外增设独立的风扇驱动电机，能够根据发动机实时转速匹配对应的冷却风量，在发动机低负荷工况下减少不必要的功率损耗，高负荷爬坡或者长时间怠速作业时，又能提供足够的流经散热器的空气流量，保证缸体、机油以及增压空气的温度维持在合理工作区间。缸体采用整体式铸铁结构设计，侧壁设置有加强筋结构，能够承受柴油压燃过程中产生的高爆发压力，减少缸体在高负荷工况下的形变，

　　保证活塞、连杆、曲轴等运动部件的配合精度，延长动力装置的大修间隔周期。缸体侧面预留的多个安装凸台，分别用于安装机油滤清器、燃油滤清器、发电机、空调压缩机以及转向助力泵等附件，所有附件的安装位置都经过轮系匹配计算，保证单根多楔带能够驱动所有前端附件，同时预留合适的张紧轮安装空间，避免皮带运行过程中出现打滑、异响或者过早磨损的问题。顶部的气门室罩盖采用降噪设计，内部集成有油气分离结构，能够将曲轴箱窜气中的机油颗粒分离回流到油底壳，减少机油消耗，同时降低曲轴箱压力，避免密封件出现渗漏问题。油底壳采用深冲压结构，前部设置有挡油板，在车辆急加速、急减速或者大角度爬坡倾斜时，能够保证机油泵吸入口始终浸没在机油液面以下，

　　避免出现机油泵吸空导致的运动部件润滑失效问题。从安装边界来看，整个动力总成的前端风扇端面到飞轮壳端面的长度尺寸，匹配主流重型商用车的发动机舱纵向安装空间，两侧的发动机悬置安装孔位采用对称设计，能够适配不同吨位车型的悬置支架安装角度，不需要对车架进行额外的改制就可以完成动力换装。进气侧预留的增压接口能够匹配对应的废气涡轮增压器，通过压缩进气提升充气效率，在同等排量下输出更高的扭矩，满足重载起步、爬坡时的动力需求；排气侧的法兰接口尺寸匹配主流的后处理装置安装要求，能够直接对接DOC、DPF以及SCR等后处理模块，满足严苛的排放法规要求。在设计过程中，所有管路的走向都避开了高温排气侧，同时预留了足够的装配与检修空间，

　　日常保养时不需要拆解周边大的附件就可以完成机油、滤芯的更换，降低后期的运维成本。整个动力装置的重心经过优化设计，悬置点的布置位置经过振动解算，能够将发动机运行过程中产生的振动尽可能隔离，减少传递到车架以及驾驶室的振动量，提升整车的驾乘舒适性。对于三维建模从业者而言，这个模型完整还原了发动机外部的所有安装接口、附件布局以及外形轮廓，在进行整车总布置设计时，可以直接调用该模型进行机舱间隙校核，检查风扇与散热器的间隙、发动机与周边车架、管线的运动干涉情况，避免在实车装配阶段出现空间干涉问题，减少设计迭代的周期。在进行结构设计时，缸体外部的加强筋布置、附件安装凸台的设计思路，也可以为同类型动力装置的结构设计提供参考，平衡结构强度与整机重量的关系，在保证结构可靠性的前提下尽可能降低整机自重，提升整车的载荷利用效率。
