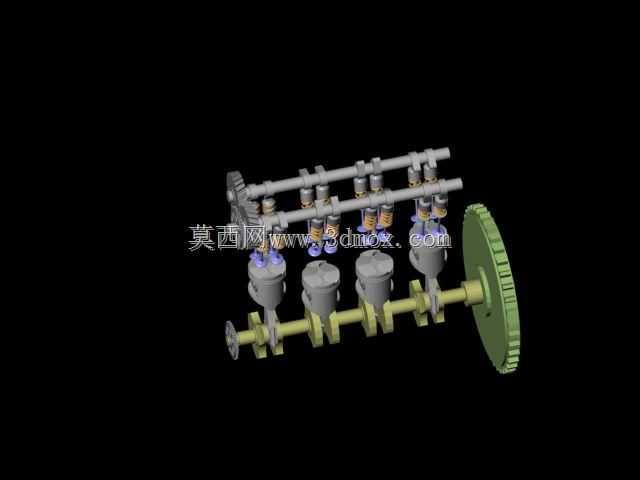

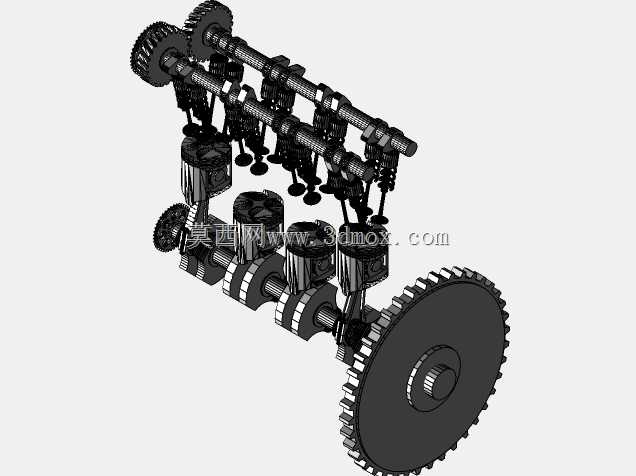

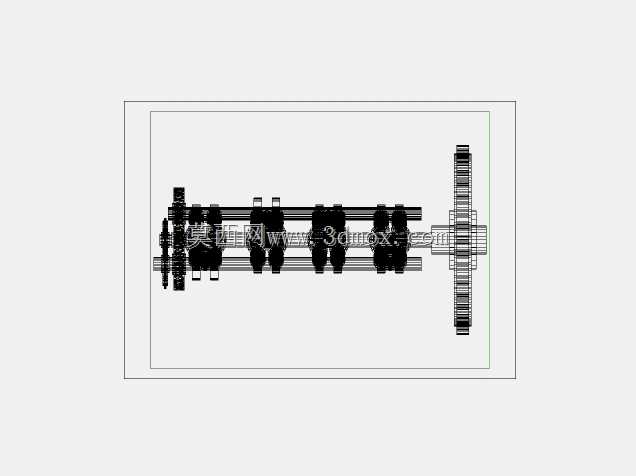

直列四缸内燃机曲柄连杆配气总成

　　这套动力核心总成的三维结构，完整还原了往复式内燃机核心运动副的装配逻辑，在商用车动力配套、小型工程机械动力单元、固定式发电机组动力源等场景中，这类直列四缸结构是应用覆盖度最广的构型之一。从实际使用维度看，这套总成承担着将燃料燃烧产生的热能转化为旋转机械能的核心职能，活塞组件承接燃烧爆发压力，通过连杆将往复直线运动传递给曲轴完成扭矩输出，顶置的凸轮轴配气机构则按照预设的点火相位，精准控制进排气门的启闭时序，保证气缸内换气过程与活塞运动行程完全匹配。

　　设计层面上，这套结构采用了经典的每缸四气门配气布局，进排气道分置于凸轮轴两侧，能够在高转速工况下保证充足的充气效率，同时降低进排气阻力。曲轴采用全支撑结构设计，每个曲柄臂之间都设置主轴颈承载，能够有效平衡四缸机自身的二阶往复惯性力，减少整机运行过程中的振动传递。活塞裙部设计有适配热膨胀的型线，在工作温度下能够保证与气缸壁的配合间隙处于合理区间，既避免冷启动敲缸，也防止热态下活塞卡滞。连杆采用斜切口剖分的大头结构，能够满足从气缸上端装入的装配工艺要求，连杆螺栓采用预应力设计，保证高速往复运动下大头盖的连接可靠性。凸轮轴通过前端正时齿轮与曲轴保持固定传动比，传动比设置为2:1，匹配四冲程发动机的工作循环相位要求，齿轮啮合间隙预留了热膨胀补偿量，避免热态下齿轮卡滞或异响。

　　从安装边界来看，曲轴前端输出端预留了皮带轮、正时齿轮的安装定位轴颈与键槽，后端设置有飞轮连接法兰与油封配合轴颈，能够直接匹配离合器壳体或变速箱输入轴的安装接口。气缸盖上端的凸轮轴轴承盖采用一体式定位结构，装配时无需额外调整配气相位基准，只要对准正时齿轮的标记点即可完成相位校准。气门弹簧采用变节距设计，能够在高转速下避免弹簧共振导致的气门漂移，保证气门闭合密封性。整个总成的外部轮廓在横向维度上，四个气缸沿曲轴轴向等距分布，缸心距的设置兼顾了机体刚度与整机长度控制，既不会因为缸心距过小导致机体水套空间不足影响冷却效率，也不会因为缸心距过大导致整机长度超标，给整车或整机的舱内布置带来困难。纵向维度上，曲轴中心到凸轮轴中心的高度差经过精准核算，保证气门推杆（若采用顶置气门侧置凸轮轴改型时）的长度处于合理范围，同时给进气歧管、排气歧管的安装预留了足够的操作空间，维修时无需抬下整机即可完成气门间隙调整、火花塞更换等日常维保操作。

　　在实际工程应用中，这类结构的三维数模可以直接用于运动仿真验证，通过给曲轴施加额定转速驱动，能够直观观察活塞运动行程与气门升程的匹配关系，检查活塞在上止点时是否会与气门发生运动干涉，同时核算不同曲轴转角下的配气正时偏差，为后续的电控标定提供结构层面的基准数据。另外，数模中各运动副的配合公差都按照量产工艺要求做了预留，活塞与缸壁的间隙、曲轴主轴颈与轴瓦的配合过盈量、气门杆与气门导管的配合间隙都符合量产发动机的工艺规范，能够直接作为工艺工装设计、零部件加工夹具设计的参考基准，减少前期结构验证阶段的重复建模工作量。对于教学场景而言，这套完整的内部结构展示，能够让初学者直观理解四冲程发动机的工作过程，理清曲柄连杆机构与配气机构之间的运动传递关系，比二维原理图更具直观性。
