一转多墙面扩展转换插头适配器

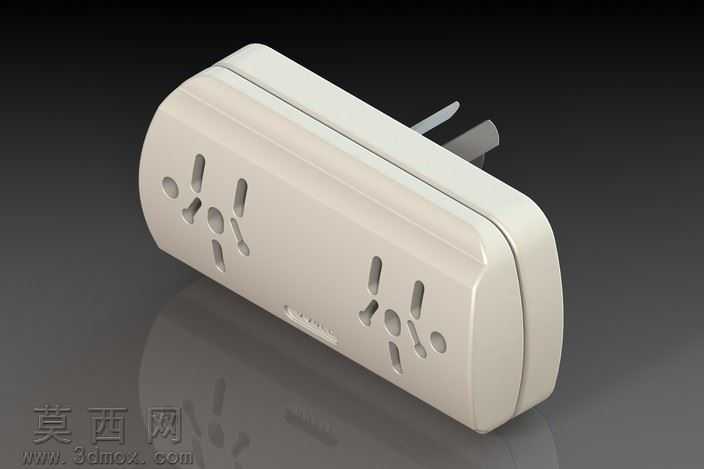

本模型为墙面直插式一转多电源转换适配器，建模阶段采用SolidWorks完成全参数化结构搭建，首先以国标两扁插的插脚尺寸为基准，绘制背部插脚的定位草图，通过拉伸、切除命令完成插脚与壳体背部的配合结构，保证插脚的伸出长度、间距完全符合家用墙面插座的适配标准。壳体部分采用圆角长方体为基础轮廓，对所有棱边做R3-R5的圆角过渡处理，还原家用插排的圆润握持手感，避免尖锐边角带来的使用安全隐患。正面插孔区域严格按照新国标五孔插座的尺寸规范，分别布置两组五孔插孔位，插孔的保护门结构做了简化示意，通过草图阵列、拉伸切除完成插孔的开孔造型，同时在壳体侧面做了细微的防滑纹理凹陷，还原真实产品的细节质感。渲染阶段采用哑光米白色ABS塑料材质赋予壳体，材质参数设置漫反射亮度为85%，粗糙度设置为0.3，还原普通家用插座外壳的磨砂哑光质感，插脚部分赋予抛光金属铜材质，设置适当的反射强度模拟金属插脚的光亮质感。场景搭建采用深灰色反光地面，添加三点布光方案，主光源从左上方45度照射，打出产品的主体明暗关系，辅光源从右侧补光弱化暗部死黑，顶部添加轮廓光勾勒产品的边缘轮廓，最终渲染出的效果图清晰展示了产品的整体造型、插孔布局与外观质感。结构设计上充分考虑了产品的使用场景，直插式结构无需额外引线，直接插在墙面插座上即可扩展出多个用电接口，整体厚度控制在合理范围，避免过度突出墙面影响周边空间使用，壳体的合模线位置做了隐藏处理，让外观更加简洁流畅，建模过程中所有特征均保留参数化历史，可根据不同插孔数量、外观造型需求快速调整修改，适配不同的产品设计迭代需求。
