机床可调式工具头组件三维结构设计

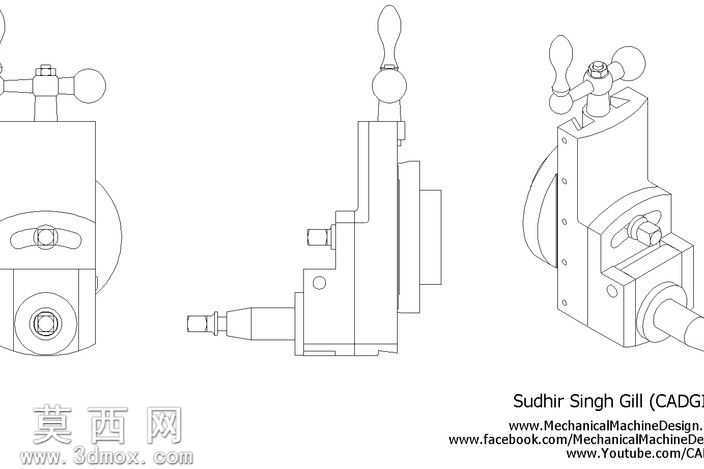

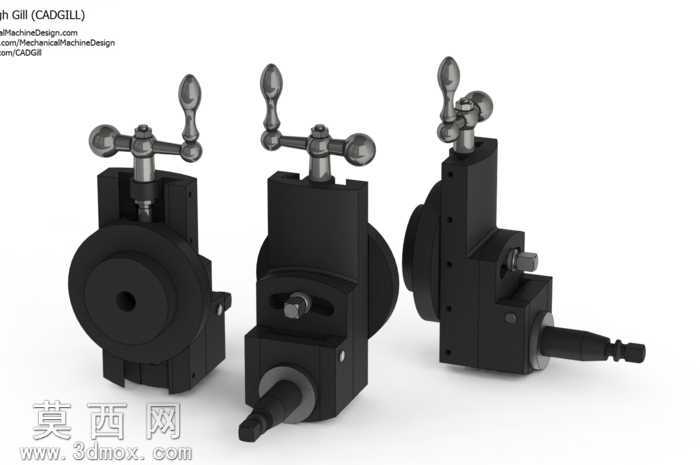

本作品为机床配套可调式工具头组件的三维建模成果，建模过程严格遵循机械加工工装的实际尺寸比例与装配逻辑，在三维建模软件中完成全部零件的参数化绘制与整体装配。建模阶段首先对工具头的核心功能模块进行拆解，分别构建夹紧调节机构、主体安装基座、输出连接轴、手轮操控组件四个核心部分，每个零件的建模均以实际机械加工的工艺要求为基准，对安装孔位、锁紧槽、配合轴径等关键尺寸进行精准约束，确保各零件间的装配公差符合机械设计的通用标准。材质与渲染环节，针对工具头的实际应用场景赋予对应材质效果：主体基座与锁紧结构采用哑光发黑的合金钢材质，还原工业工装表面的防锈处理质感，调节手轮部分采用抛光金属材质模拟镀铬手柄的亮面金属效果，输出连接轴部分做了磨削加工的金属质感表现，渲染时采用柔和的工业产品布光方案，通过多角度光源投射突出零件的轮廓层次与装配缝隙细节，清晰展现各部件的位置关系与结构特征。结构设计上，该工具头集成了角度调节与位置锁紧功能，顶部的三柄手轮用于控制内部锁紧机构的松紧，可实现工具头工作角度的无级调整，侧面的锁紧螺栓用于固定调整后的工作位置，前端的输出接口可适配不同类型的加工刀具，主体基座的安装槽可与机床刀架实现快速定位装配，整体结构紧凑，调节操作便捷，能够满足机床加工过程中多工位、多角度的加工需求。设计过程中充分考虑了工具头的实际使用工况，对受力较大的锁紧部位做了加厚结构处理，对活动配合部位预留了合理的活动间隙，既保证了整体结构的刚性，也确保调节操作的顺畅性，完整还原了这类机床附件的真实结构与功能特性。
