带三角夹持臂的扭转式弹簧结构设计

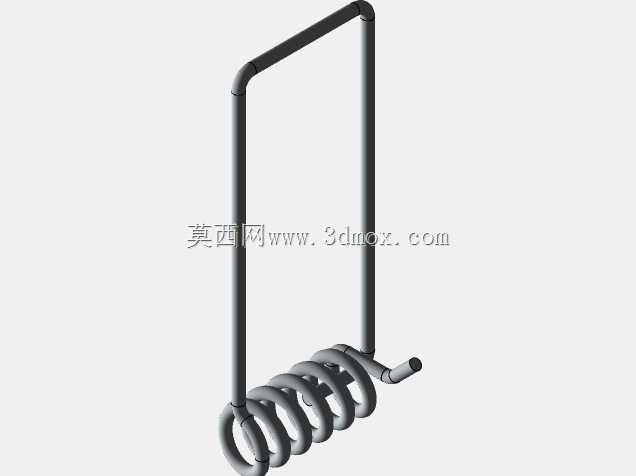

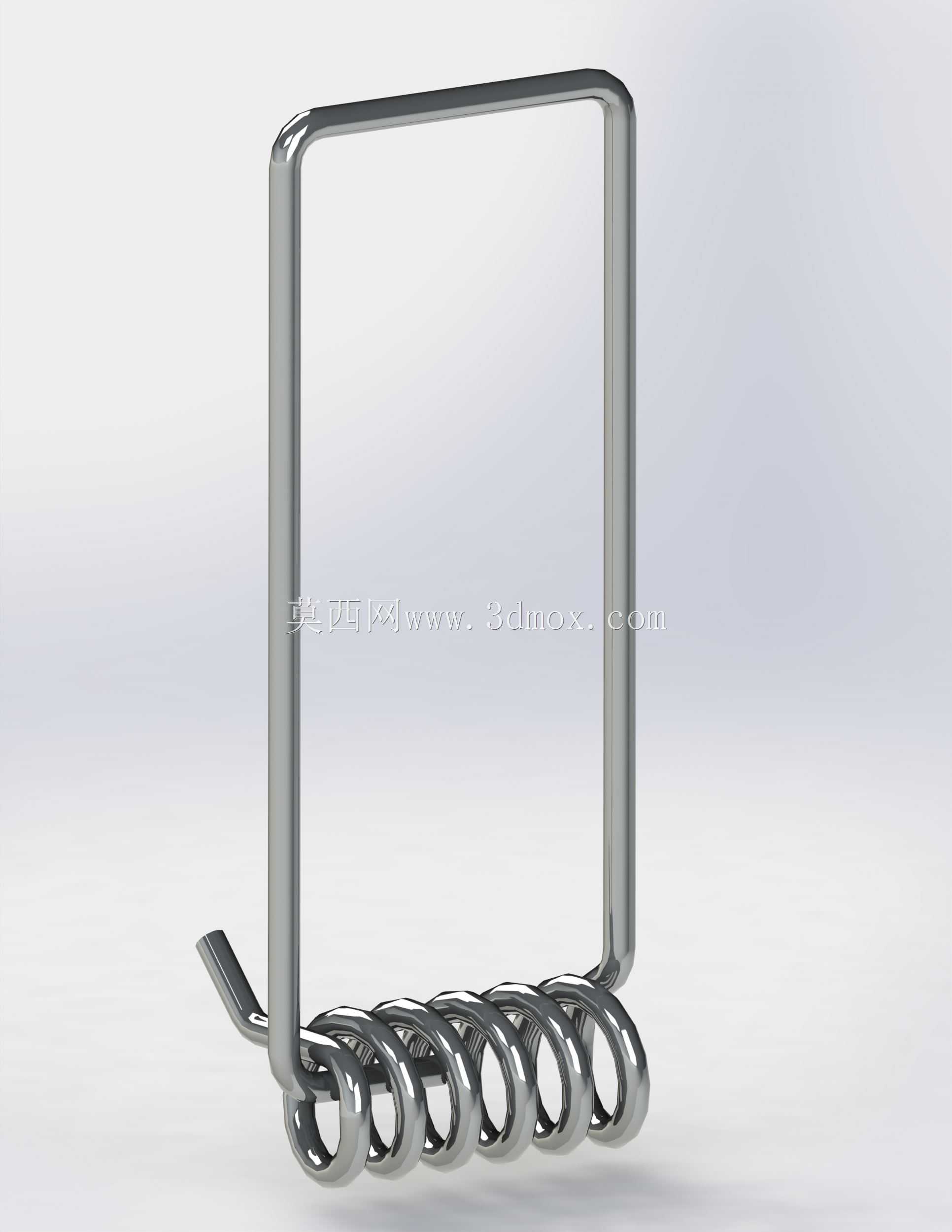

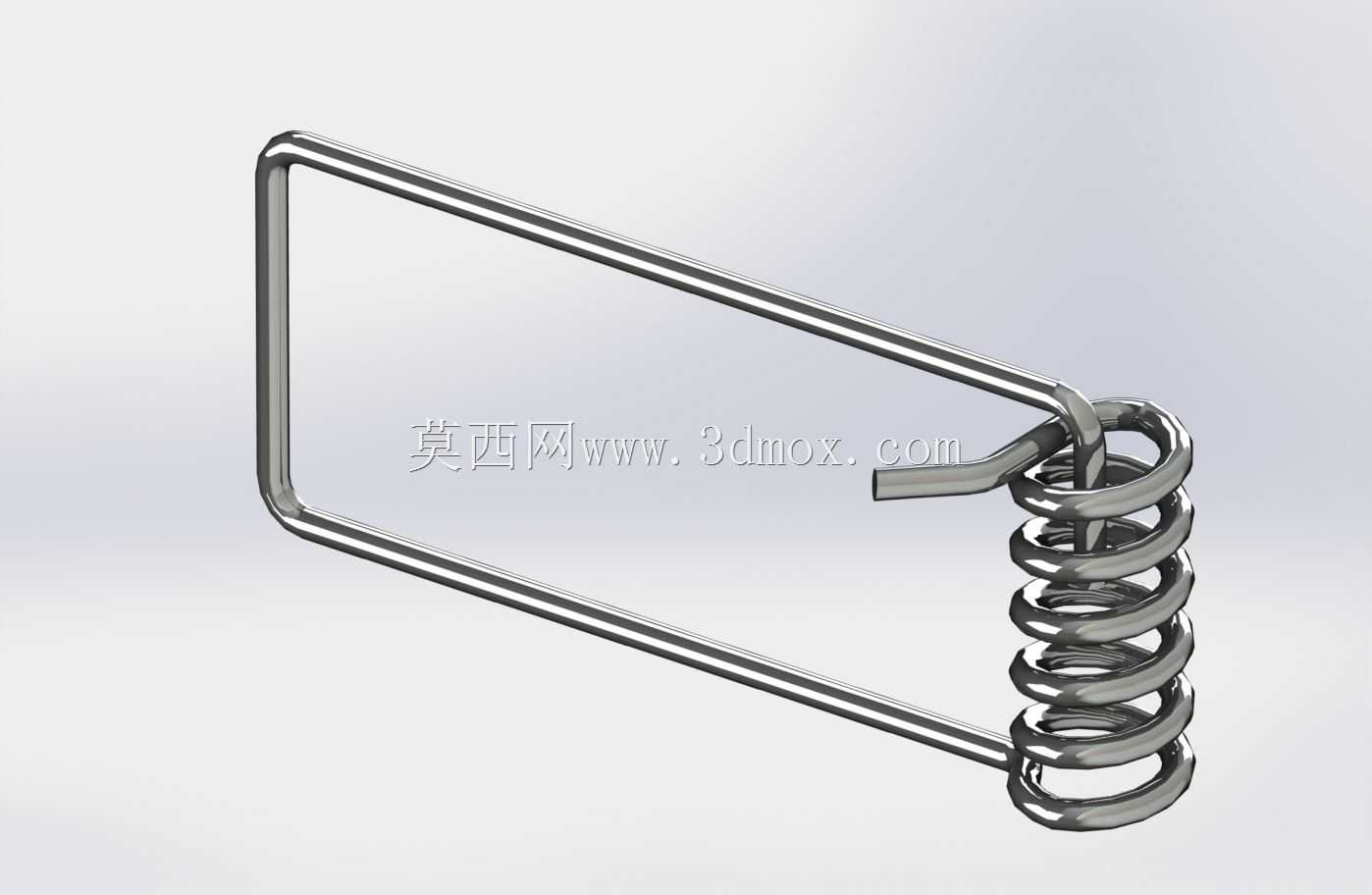

　　这款带三角夹持臂的扭转弹簧，在日常的工装夹具、小型快装卡扣、线束固定组件里都能见到它的应用场景，很多做小型自动化设备的结构工程师在做快拆压紧结构时，都会优先考虑这类集成了夹持臂的扭转弹簧，不用额外设计配套的压臂零件，能减少装配工序，也能降低整体结构的占用空间。从结构设计逻辑来看，这款弹簧没有采用常规扭转弹簧两端直扭臂的结构，而是将其中一端的扭臂直接弯折成闭合的三角形框架，这个框架本身既是弹簧的受力扭臂，也是直接和被夹持工件接触的压紧部件，省去了额外连接压头的步骤，在装配的时候，只需要将弹簧的螺旋线圈部分套在配套的定位销轴上，三角形框架的长边作为压紧面贴合被固定件，另一端的短直扭臂卡入设备基座的定位卡槽内，就能实现稳定的弹性压紧效果。

　　在实际选型使用的时候，首先要关注螺旋线圈的内径尺寸，这个尺寸直接决定了适配的定位销轴直径，常规设计下线圈内径和销轴之间要保留0.2-0.5mm的间隙，避免弹簧转动时和销轴发生卡滞，同时也要控制间隙不能过大，否则弹簧在反复扭转过程中会出现径向窜动，导致压紧位置偏移。三角形夹持臂的外轮廓尺寸是安装边界的核心参考，三角形的长边长度决定了压紧力的力臂长度，在弹簧线材直径、线圈有效圈数、材质弹性模量固定的前提下，力臂越长，相同扭转角度下输出的压紧力越小，对应的压紧行程范围越大，工程师在选型时可以根据需要的压紧力大小、需要的开合角度来调整这个臂长参数，不需要重新调整弹簧的线材规格，就能适配不同的压紧需求。

　　这款弹簧的螺旋部分采用了等节距的密圈设计，在自由状态下各圈之间保留微小的间隙，避免扭转受力时相邻线圈发生摩擦剐蹭，降低长期使用后的磨损量，提升疲劳寿命。三角形框架的弯折处都做了圆角过渡，没有尖锐的直角弯折，一方面是避免弯折处出现应力集中导致弹簧断裂，另一方面圆角的接触边缘不会刮伤被夹持的工件表面，在固定线束、薄壁塑料件这类易损工件时，这个细节设计能有效降低工件的压损概率。在实际装配场景中，这类弹簧常被用在小型设备的舱门快压结构、线束固定卡扣、工装夹具的快速压紧位上，相比普通的扭转弹簧加独立压臂的组合结构，这种一体化的设计减少了两个零件之间的连接松动风险，在长期反复开合的使用场景下，不会出现压臂脱落、移位的问题，整体结构的可靠性更高。

　　设计这类弹簧的时候，还要注意扭臂的弯折角度匹配，自由状态下三角形夹持臂和另一端定位扭臂的夹角，要根据安装后的预扭角度来确定，通常安装后会预留10-15度的预扭转角度，保证初始状态下就有足够的压紧力贴合工件，不会出现松旷的问题，同时最大扭转角度不能超过弹簧材料的许用扭转角，避免出现塑性变形导致弹簧失效。另外三角形框架的平面度也有明确的设计要求，整个三角框架要处于同一个平面内，和螺旋线圈的端面保持垂直，否则压紧的时候会出现偏斜，导致压紧力分布不均，局部压力过大损伤工件，或者局部压力不足导致固定失效。从受力特性来看，这类扭转弹簧的刚度和线材直径的四次方成正比，和螺旋中径的三次方成反比，和有效圈数成反比，在调整压紧力参数的时候，优先调整有效圈数或者螺旋中径，比调整线材直径更容易获得精准的刚度参数，也能更好的匹配现有安装空间的尺寸限制。在实际使用中，这类弹簧的表面处理通常采用镀镍或者发黑处理，兼顾防锈能力和表面硬度，在普通的室内工业环境下能满足长期使用的防锈需求，如果是在潮湿或者有腐蚀的环境下使用，也可以更换不锈钢材质的线材来加工，不需要调整整体结构尺寸，就能适配不同的使用环境。
