莫仕PCB板端2针角头连接器结构设计

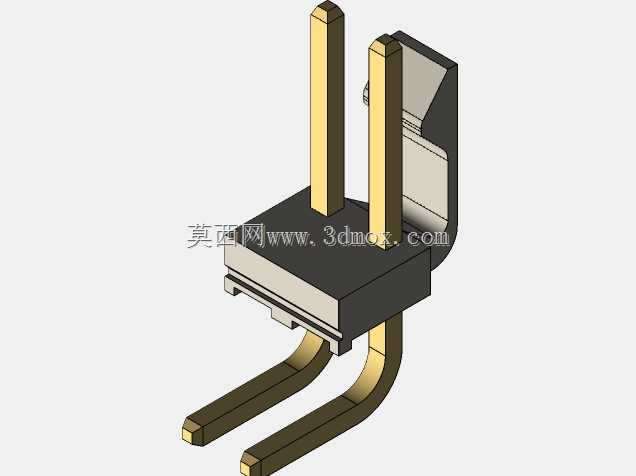

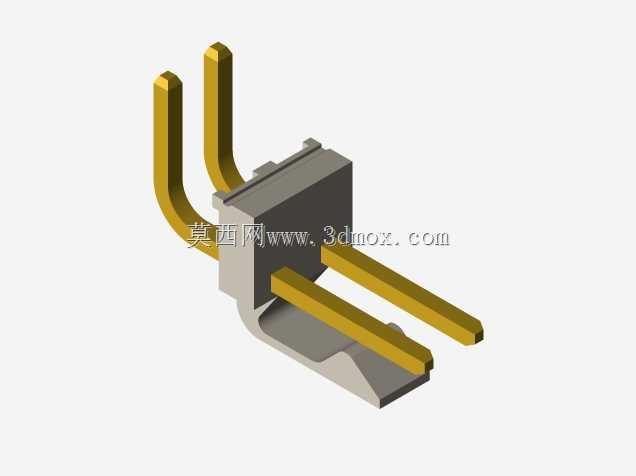

　　在工业控制板卡、消费电子主板、小型嵌入式设备的板级电气互联场景中，板对线连接器的选型直接决定了整机组装的良率与长期运行的连接可靠性，这款2针角头连接器正是针对垂直空间受限的PCB布线场景开发的板端连接部件。不同于直插式连接器需要线束沿垂直板面方向出线占用上层堆叠空间，角头结构的出线方向与PCB板面平行，能够将板上元件的堆叠高度压缩到直插件的三分之一左右，尤其适合薄型壳体的设备内部布线，比如手持检测仪器、分布式IO模块、车载小型控制单元这类对内部Z向空间有严格限制的应用场合。从功能特性来看，该款连接器采用2针位的功率/信号混载设计，单针通流能力覆盖常规小功率信号传输与低压直流供电场景，插合面设置有防呆限位结构，

　　装配时能够避免线束端插头反插导致的针脚弯折、电源反接等装配故障，插合后自带的卡扣锁止结构可以抵御设备运输、运行过程中的振动冲击，不会出现松脱断电的问题。设计过程中首先锚定PCB安装的边界条件，焊针的间距严格匹配行业通用的2.54mm网格布线规范，焊盘尺寸按照波峰焊与回流焊两种工艺的通用公差带设计，既可以适配传统通孔插装的波峰焊生产线，也能满足表面贴装工艺的钢网开孔要求，插装后焊针伸出PCB背面的长度控制在1.5mm以内，避免焊脚过长与底层壳体或者屏蔽罩发生干涉。角头的出线端做了圆弧过渡处理，线束弯折时不会出现锐角折痕导致的线芯断裂，塑胶本体的卡扣位置设置在插合面两侧，操作人员插拔时不需要额外工具，用手指按压卡扣即可完成解锁，

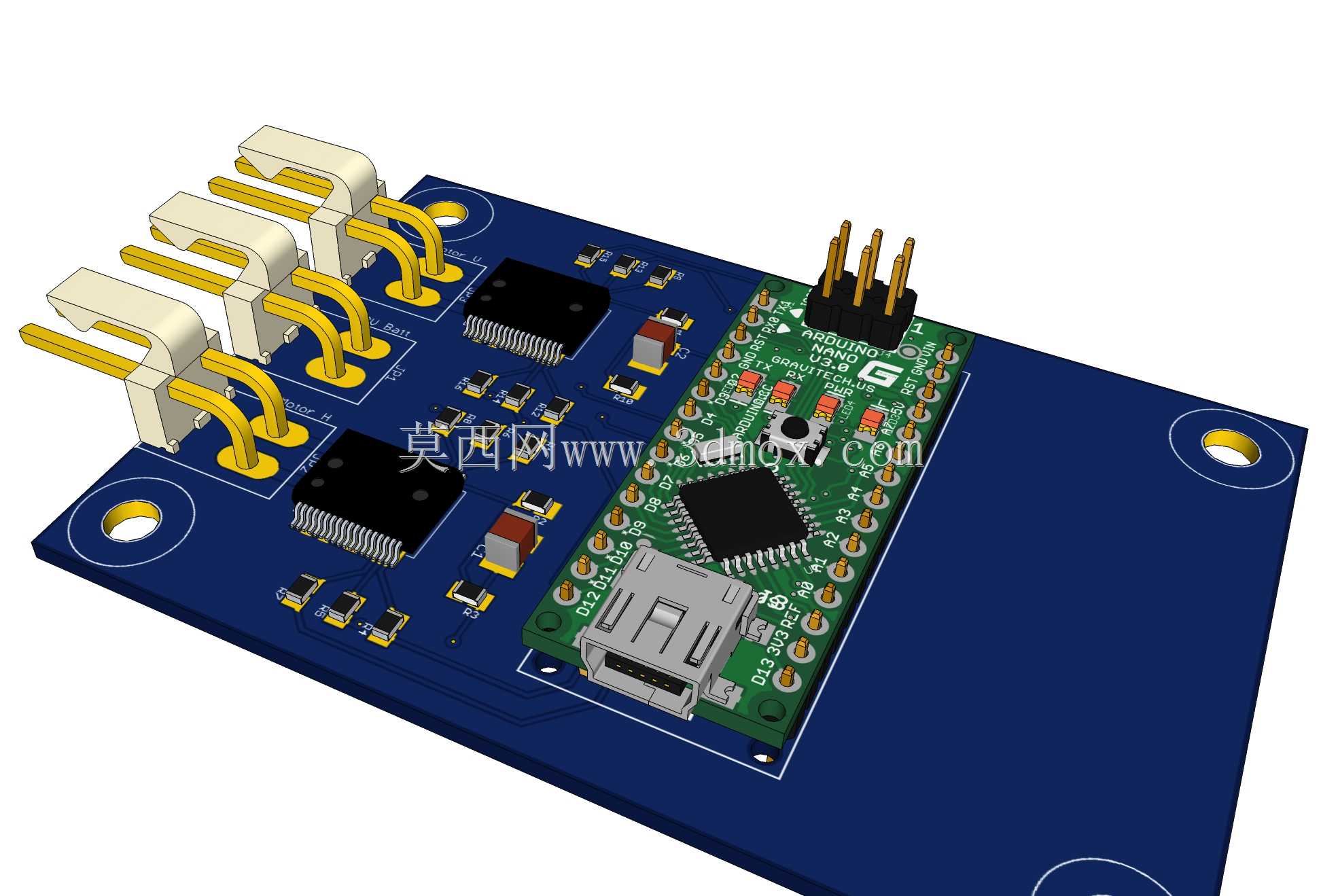

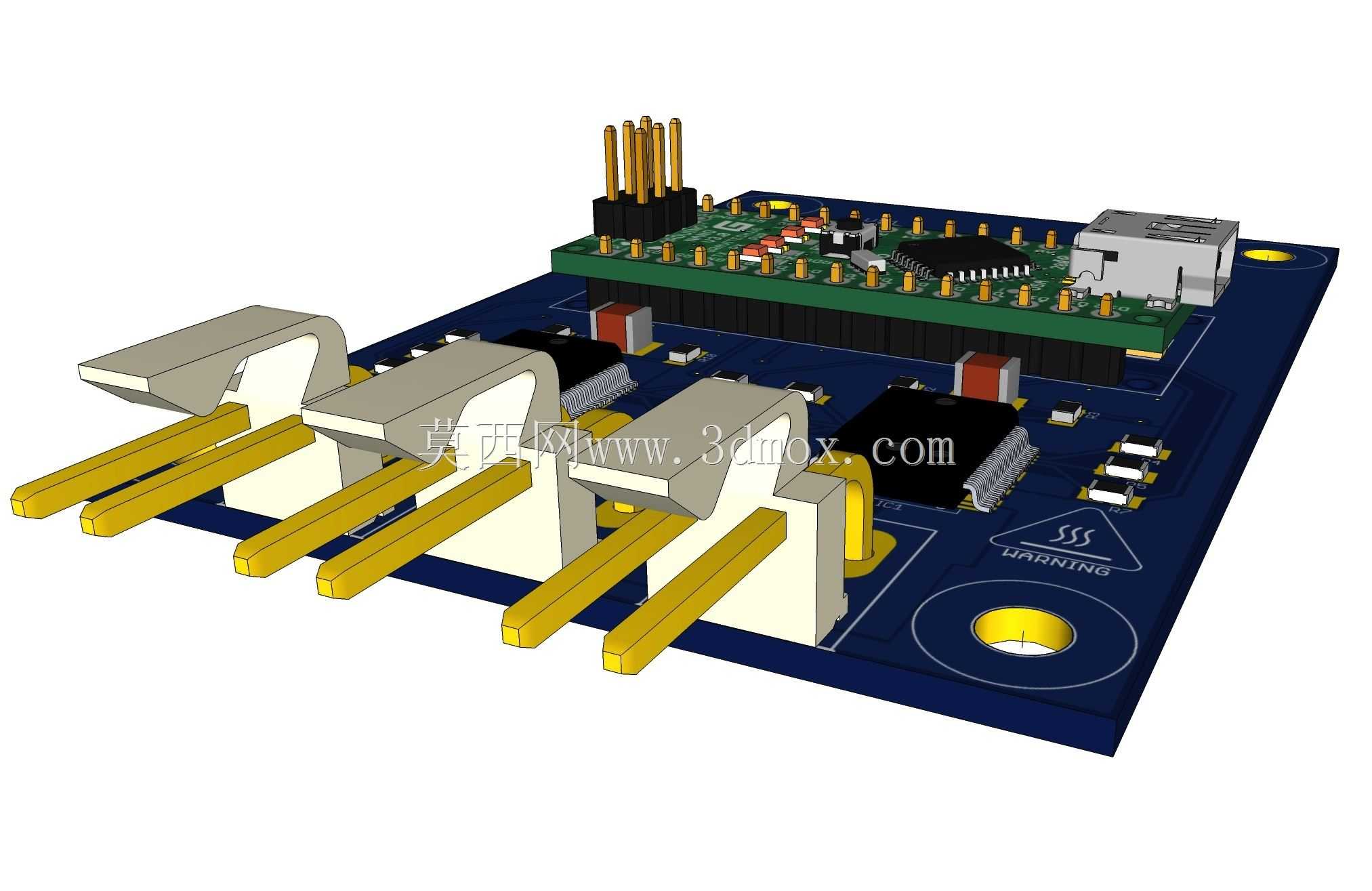

　　适合产线批量组装时的快速作业。外形尺寸方面，连接器本体的宽度仅覆盖两个针位的最小安装空间，两侧预留的装配间隙不超过1mm，在高密度布板的场景下可以和周边的电容、电阻等贴片元件保持安全的电气爬电距离，不会因为元件间距过小导致耐压不足的问题。安装边界上，除了焊针的焊接固定之外，塑胶本体底部设置有两个定位柱，插装时可以先卡入PCB上对应的定位孔，在过波峰焊的过程中不会因为高温气流冲击出现偏移、浮高的问题，定位柱的直径公差按照H7级精度设计，与PCB定位孔的间隙控制在0.1mm以内，完全能够满足自动化插装设备的定位精度要求。在实际选型应用中，这类2针角头连接器常被用于板上电源输入接口、小型传感器的信号引出接口、板间跨接的短线束连接场景，

　　相比同针位的直插连接器，角头结构的线束弯折半径更小，在设备内部走线时可以顺着壳体侧壁布线，不需要预留线束垂直弯折的空间，能够有效缩小整机的内部腔体尺寸。设计阶段还充分考虑了长期使用的耐环境性能，塑胶本体采用耐高温的工程塑料材质，能够承受无铅焊接的260℃高温峰值，不会在焊接过程中出现本体变形、针位偏移的问题，金属插针采用铜合金基底镀锡处理，既保证了良好的导电性能，也能抵御常规工业环境下的氧化腐蚀，长期使用后接触电阻的上升幅度控制在毫欧级，不会因为接触不良导致信号传输中断或者供电压降过大的问题。对于结构设计人员来说，在进行PCB布局时调用该模型可以提前核对连接器与周边结构件的干涉情况，提前预留好线束的走线路径与插拔操作空间，避免样机试制阶段才发现连接器与壳体、其他元件干涉，反复修改PCB与结构件的设计，大幅缩短产品的开发周期。
