工业建筑用钢结构梯段三维结构设计

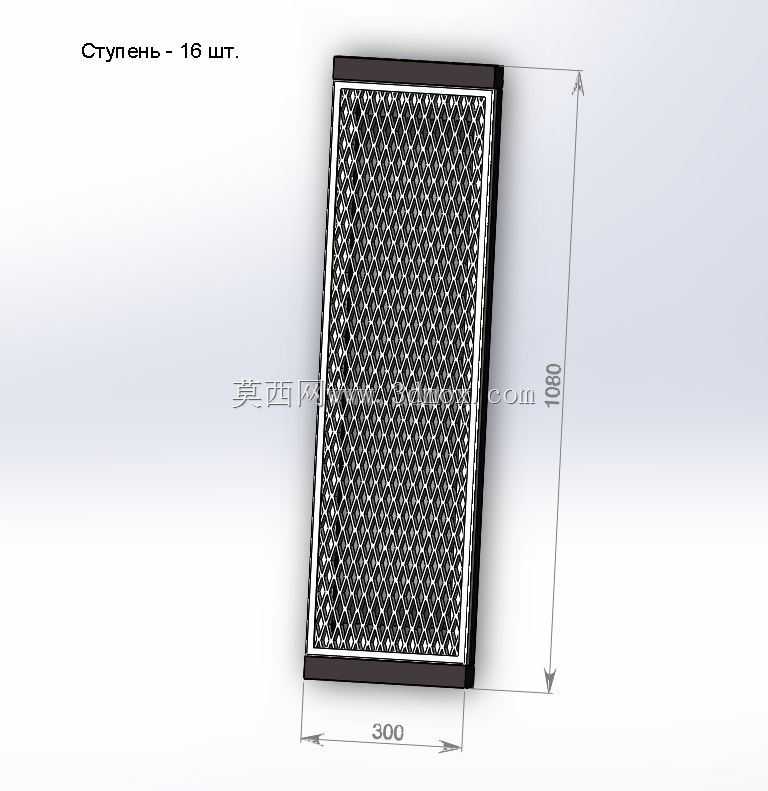

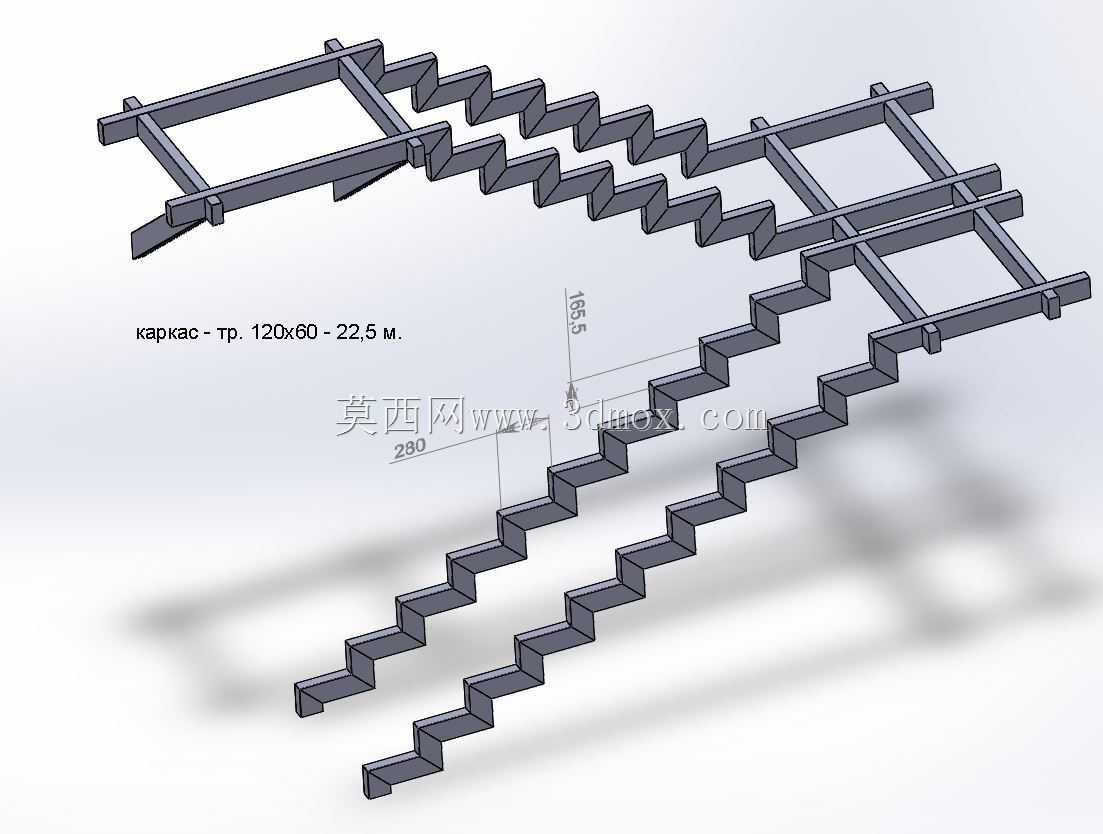

　　这套梯段结构的设计，最初是针对多层工业厂房内跨层设备巡检通道的需求展开的，区别于民用建筑的装饰性楼梯，工业场景下的梯段首先要满足重载通行、耐磕碰、易安装的核心要求，日常使用中除了作业人员负重通行，还需要考虑巡检时携带的工具、小型检修设备的临时放置，以及长期使用中积灰、少量油污附着后的防滑性能。从结构选型来看，梯段采用双斜梁作为主承重构件，斜梁选用热轧槽钢加工，相比角钢焊接的桁架式梯梁，槽钢的抗扭性能更好，在现场安装出现少量基础偏差时，不会出现梯段侧向变形的问题，梯步采用花纹钢板折弯成型，每级梯步的踢面高度严格控制在180mm以内，踏面宽度不小于250mm，符合工业建筑人行通道的安全规范要求，避免作业人员上下梯时出现踏空、磕碰的风险。

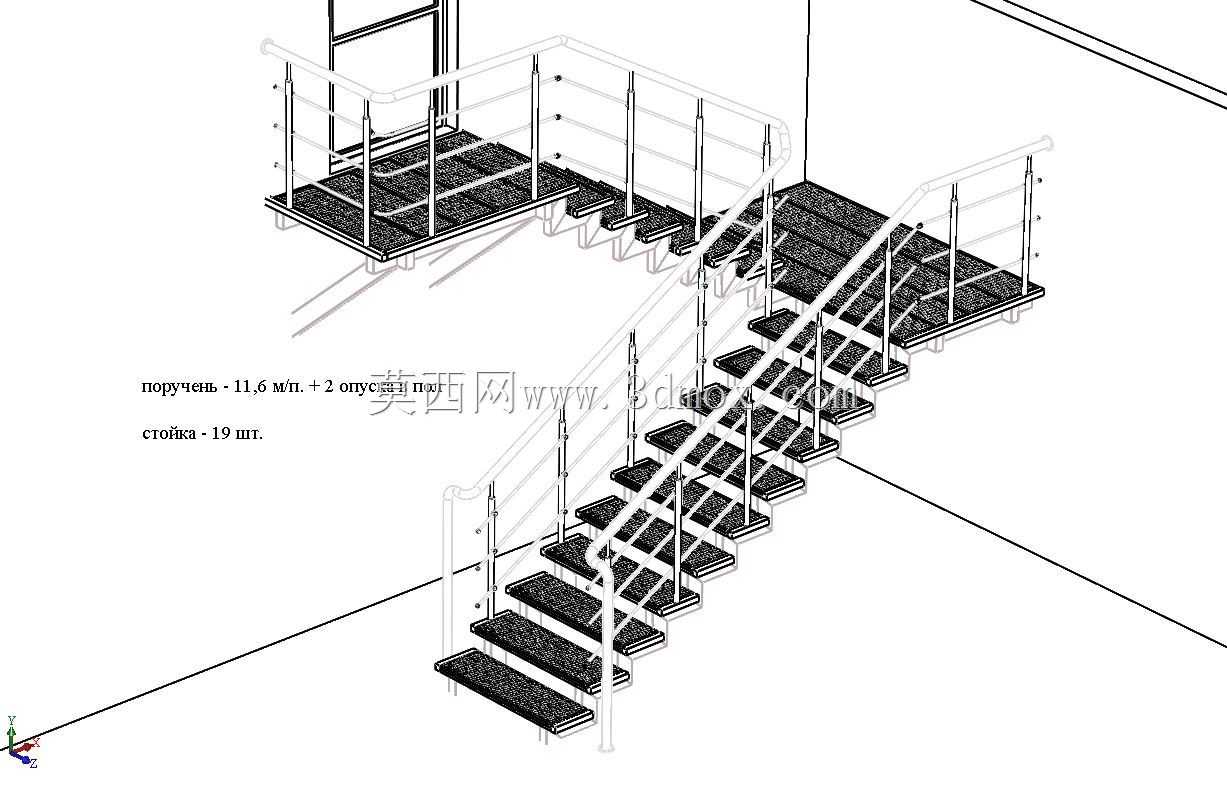

　　在设计思路上，整个梯段采用模块化拆分设计，单段梯段的整体长度控制在3.6m以内，对应楼层高度差不超过3m，既满足常规工业厂房的层高适配需求，也能保证运输过程中可以通过标准货运电梯、厂区常规通道转运，不需要额外拆解主承重结构，减少现场焊接的工作量。梯段两端的连接端板预留了长圆孔安装位，安装时可以适配土建预埋钢板的位置偏差，不需要在现场重新扩孔，端板与预埋板之间采用焊接加螺栓固定的双重连接方式，既保证安装时的临时固定强度，也能在长期使用中承受动载冲击，避免连接部位松动。梯段两侧预留了护栏安装孔位，孔位间距按照1000mm的标准护栏立柱间距设置，现场安装时可以直接插接标准圆管护栏，不需要额外在梯梁上钻孔，减少现场施工对构件防腐层的破坏。

　　从安装边界来看，梯段的水平投影宽度为800mm，满足单人负重通行加侧身避让的空间需求，梯段下方的净空高度在安装完成后不小于2.2m，不会影响梯段下方的通道通行或者设备布置。梯步的折弯边采用满焊连接到两侧斜梁上，焊缝高度不小于6mm，焊接完成后所有焊道都做打磨处理，避免尖锐毛刺划伤作业人员，构件表面的防腐处理采用环氧富锌底漆加聚氨酯面漆，适应厂房内可能存在的潮湿、轻微腐蚀环境，相比普通油漆的防腐寿命提升3倍以上，减少后期维护的工作量。

　　实际应用场景中，这类梯段除了厂房内的固定巡检通道，还可以适配设备平台的上下通道、仓储库区的登高作业通道、厂区管廊的检修通道等场景，设计时特意将所有连接部位做成标准化接口，不同层高的梯段可以通过调整斜梁长度、梯步数量来适配，不需要重新设计连接端板和护栏接口，大幅降低了非标设计的工作量。在受力校核方面，按照每平米5kN的活荷载进行计算，完全满足工业建筑人行梯道的荷载要求，即使多人同时携带工具通行，也不会出现梯段挠度过大的问题，斜梁的挠度控制在梯段长度的1/400以内，上下梯时不会有明显的晃动感，提升通行时的安全感。

　　细节设计上，每级踏面的前沿做了15mm的防滑折边，即使踏面存在少量油污或者积水，也能保证鞋底的摩擦力，避免滑倒；梯梁的下端设置了高度可调的支撑脚，当地面存在少量不平整时，可以通过调整支撑脚的高度来保证梯段的水平度，不需要额外垫设钢板；所有外露的构件边缘都做了R3的圆角处理，没有尖锐的直角边，避免作业人员磕碰受伤。整个梯段的结构没有多余的装饰性构件，所有结构件都同时承担承重或者防护的功能，既控制了整体重量，也减少了积灰的死角，日常清洁维护只需要简单清扫即可，不会像镂空踏步的梯段那样容易积存杂物，掉落到下方的设备或者通道上造成安全隐患。
