PowerSO-36封装SMD功率IC外壳结构

　　在车载电子、工业驱动类电路板的布局布线阶段，结构工程师往往需要提前确认功率器件的实体占位，避免后期贴片时出现干涉、散热空间不足的问题，PowerSO-36这类带顶部散热结构的表贴封装外壳，是D类功率放大器、低压电机驱动芯片最常用的封装形式之一，这类器件普遍承载数安级的持续输出电流，工作过程中芯片结温上升速度快，封装结构的散热设计直接决定了器件长期运行的可靠性。

　　从实际应用场景来看，这类封装的器件常被布置在PCB板靠近功率输出回路的位置，比如车载音响的功放模块里，ST508、ST518这类D类功放芯片就采用该封装，工作时需要通过顶部的散热片塞将芯片核心的热量传导至外接散热片，或是直接通过PCB表层的铜箔进行辅助散热；在低压直流电机驱动板上，采用该封装的驱动芯片可以直接驱动小功率直流有刷、无刷电机，省去额外的功率管扩展电路，缩小驱动板的整体体积。

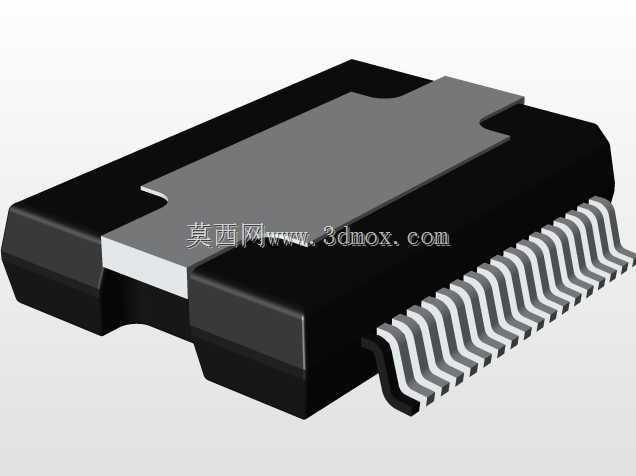

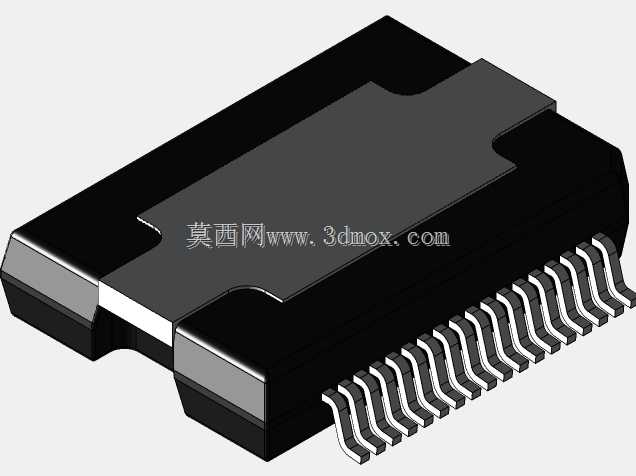

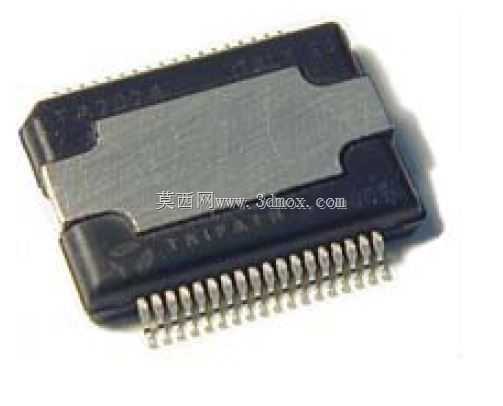

　　该封装的外形设计充分考虑了表贴生产的工艺要求，两侧对称排布的鸥翼形引脚共36个，引脚间距符合标准SMD封装的公差要求，能够适配常规回流焊工艺的钢网开孔尺寸，焊接时引脚的共面度公差控制在合理范围内，避免出现虚焊、连锡等生产不良。封装主体采用黑色耐高温塑封材质，包裹内部的芯片引线框架，顶部露出的金属散热片塞与芯片背面直接贴合，热阻远低于普通塑封外壳，能够在不增加封装整体厚度的前提下，大幅提升散热效率。

　　在进行PCB布局设计时，需要预留足够的安装边界：封装本体的长宽尺寸需要在PCB丝印层标注清晰，两侧引脚的焊盘长度需要超出引脚末端一定距离，保证焊接时焊锡的润湿爬升空间；顶部散热区域对应的PCB位置，如果是采用板载散热的设计，需要在对应位置开窗露铜，通过过孔将热量传导至PCB背面的铜箔层，如果是外接独立散热片，需要预留散热片的安装空间，确认散热片与周边电容、电阻等器件的安全距离，避免组装时出现压件问题。

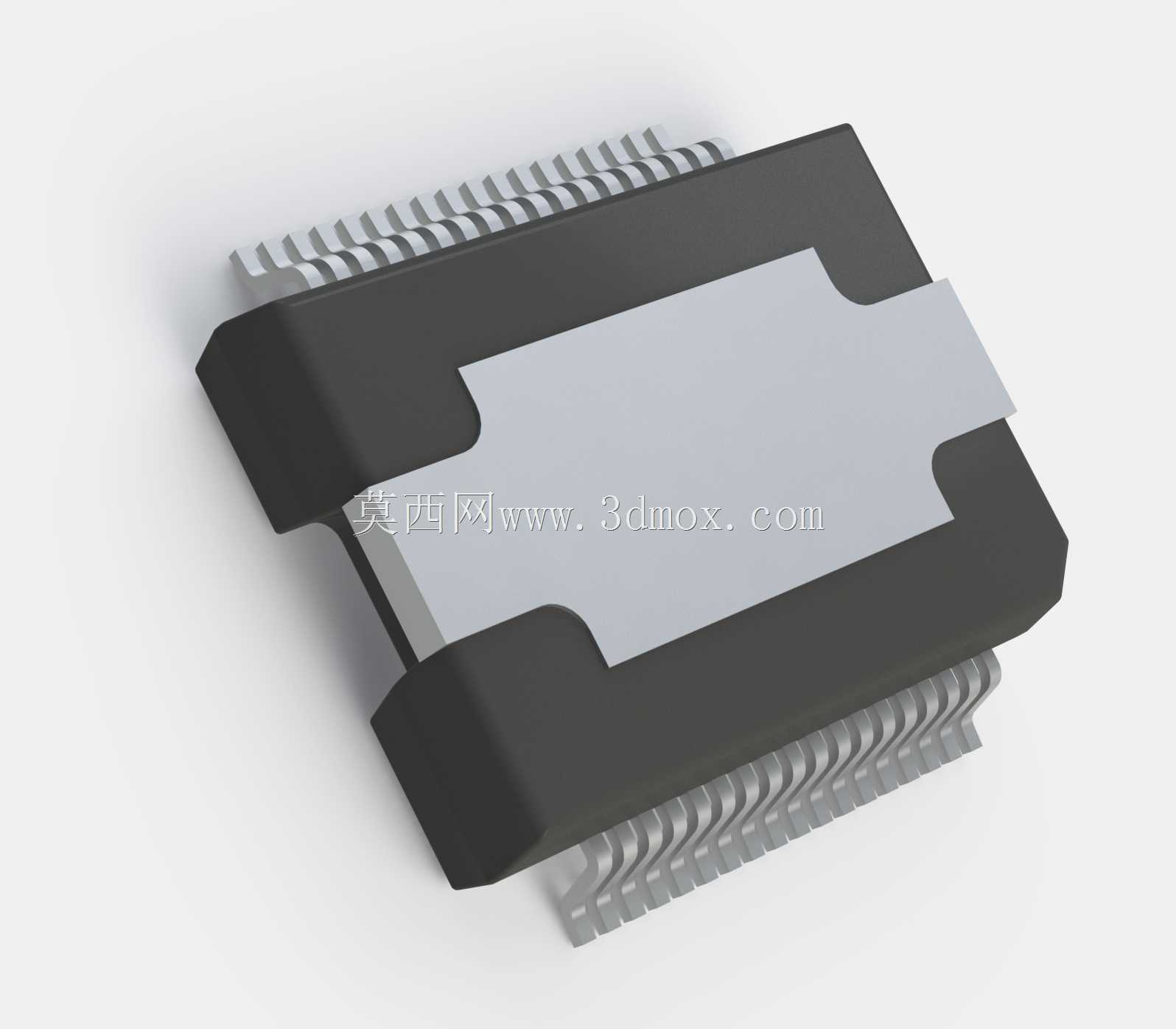

　　建模过程中需要重点还原几个关键结构特征：一是两侧引脚的弯折弧度，鸥翼形引脚的弯折角度直接决定了焊接时的共面度，建模时需要严格按照封装规格书的尺寸控制引脚的弯折半径与伸出长度，保证引脚末端的平面度符合SMT生产要求；二是顶部散热片塞的台阶结构，散热片塞与塑封本体的配合间隙需要准确还原，避免建模时出现结构干涉，同时要体现散热片塞表面的平整特征，保证后续热仿真时接触热阻的参数设置准确；三是塑封本体的边角倒角，实际量产的塑封外壳边角都带有微小的脱模倒角，建模时不能做成尖锐直角，要符合注塑生产的工艺特征。

　　在进行整机结构设计时，采用该封装的器件需要重点考虑散热路径的设计：如果设备内部有强制风冷的风道，需要将该器件布置在风道的上风位置，让气流直接流过散热区域；如果是密闭式无风扇设备，需要将顶部散热片塞通过导热硅胶垫与设备的金属外壳连接，将热量直接传导至外壳进行散出。同时要注意，这类表贴功率器件的引脚不能承受过大的机械应力，在进行PCB组装、外壳装配时，不能让PCB产生过大的弯曲形变，避免引脚出现脱焊、断裂的问题。

　　从选型替代的角度来看，该封装的尺寸与同系列的其他功率封装有一定的兼容性，在进行器件替代时，首先要确认引脚定义是否一致，其次要核对封装的外形尺寸、散热片塞的位置是否匹配，避免出现替代后无法安装、散热效果下降的问题。建模时还原的准确外形尺寸，可以直接用于PCB封装库的制作、结构干涉检查、热仿真分析等环节，帮助工程师在设计阶段就提前规避潜在的组装、散热问题，减少后期打样调试的迭代次数。
