100x45规格平开式金属合页结构设计

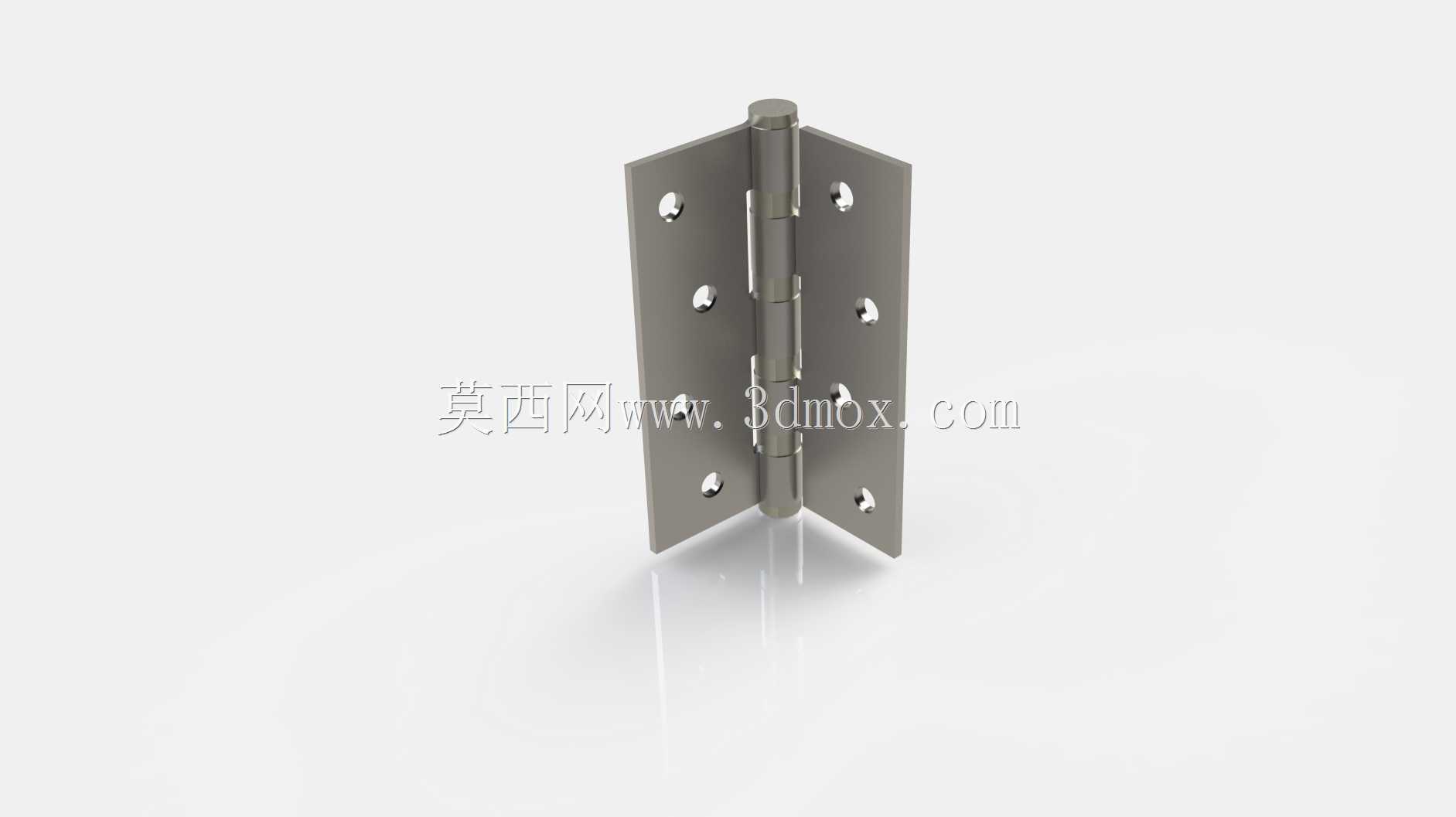

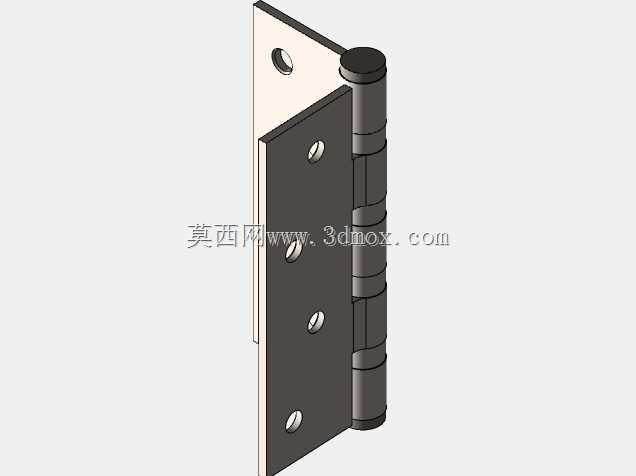

　　日常做柜体、室内门、小型设备舱门的结构设计时，最容易被忽略的就是铰链选型，很多新手设计师随便找个合页模型丢进装配里，等到实际安装时才发现孔位对不上、开合角度不够、页板突出干涉门框，要么就是承重不足导致门体下垂，反复改图耽误项目进度。这款100x45规格的平开式金属合页，是我在做常规室内木门、钢制文件柜、小型工业设备防护门设计时常用的标准件规格，适配场景覆盖了大部分民用家具、轻型工业柜体的门体连接需求。从结构设计逻辑来看，这款合页采用双页板对称配中间转轴的经典平开结构，两个页板分别通过沉头螺丝固定在门框和门体侧边上，中间的转轴采用穿轴式铆接工艺，保证开合过程中径向无窜动，长期使用不会出现转轴脱出的问题。

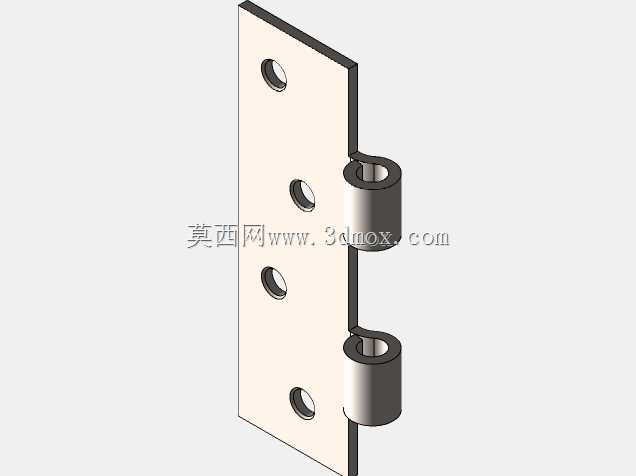

　　页板上的安装孔位采用等距排布设计，每侧页板设置三个沉头安装孔，沉孔深度刚好适配常规的十字沉头自攻螺丝或者机丝螺丝，安装后螺丝头完全沉入页板平面，不会突出刮蹭门体或者门框表面。尺寸边界上，合页展开总长度为100mm，单页板宽度为45mm，合页闭合状态下总厚度控制在常规门体安装缝的允许范围内，不会出现闭合后门缝过大的问题；转轴的直径经过承重校核，适配单扇重量在30kg以内的门体使用，开合角度可以达到180度，满足大部分场景下门体完全开启的需求，不会因为开启角度不足导致人员通行或者设备检修时出现磕碰。实际选型应用时，需要注意安装位置的预留：门框侧边需要预留和页板宽度匹配的安装平面，门体侧边的安装面要保证平面度，避免安装后合页出现扭曲应力，

　　长期开合导致页板变形或者螺丝松动。如果是用在潮湿环境比如卫浴间、户外设备舱的场景，可以在这个模型基础上调整页板材质为304不锈钢，表面做拉丝或者抛光处理，提升防锈能力；如果是用在家具场景，也可以调整表面处理为镀镍、喷塑，匹配不同的家具配色。建模过程中需要注意转轴和页板的配合间隙，预留0.1-0.2mm的转动间隙，避免实际生产装配时出现转轴卡滞，开合不顺畅的问题；页板的边缘做了小圆角倒角处理，没有尖锐的毛刺边，安装和使用过程中不会划伤操作人员。另外这款合页的安装孔位间距是按照常规五金件的通用标准设计的，和市面上同规格的量产合页孔位完全匹配，设计时直接调用这个模型，后续生产采购不需要单独定制孔位，能大幅降低采购成本和安装调试的工作量。

　　做结构设计时不要小看这类小五金件的细节，很多设备或者家具的使用体验问题，往往都出在这些连接件的选型和安装细节上：比如如果合页的页板厚度选薄了，长期承重会出现页板弯折，导致门体开关蹭边；如果转轴的配合间隙过大，门体安装后会出现下垂晃动，关闭时锁扣对不准。这款合页的页板厚度经过实际使用验证，在额定承重范围内不会出现塑性变形，开合次数可以达到常规五金件的寿命要求，适合在常规的轻型门体连接场景中使用。设计装配时还要注意，合页的安装位置要距离门体上下边缘留出合适的距离，一般是门体高度的十分之一位置安装上下合页，如果门体高度超过2米，可以在中间增加一个合页提升承重稳定性，避免门体长期使用出现变形。
