圆管板材组合式弧形金属屋顶框架结构

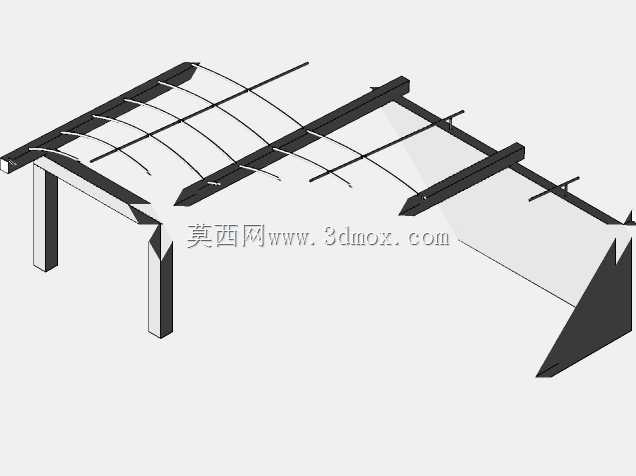

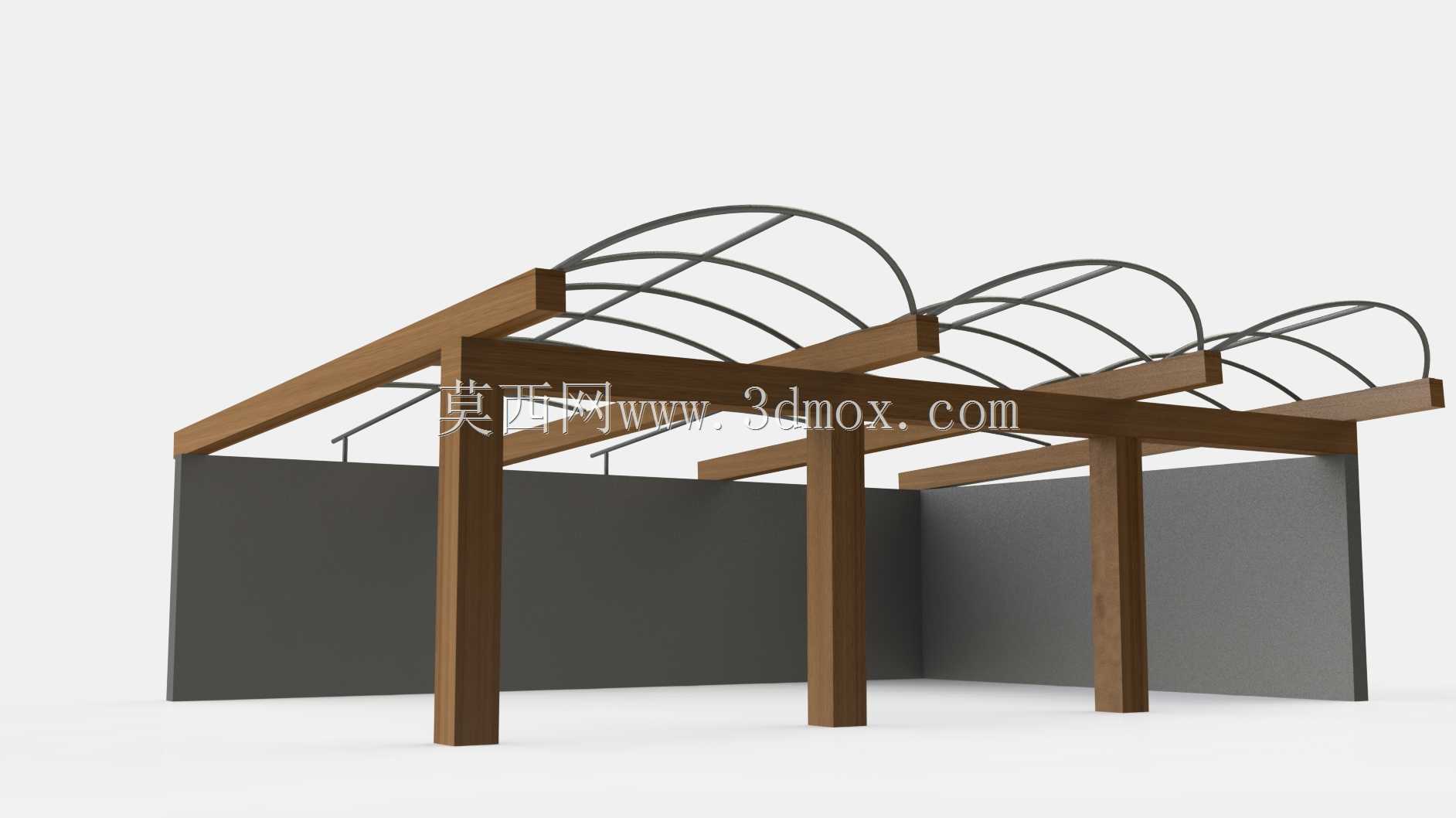

　　这类弧形金属屋顶框架，多应用于小型民用附属建筑、厂区临时储物棚、农业种养大棚的顶部承重结构，也可适配户外设备防护棚、小型景观廊架的屋面支撑体系，核心作用是承担屋面覆盖材料的自重、外部风荷载与雨雪堆积荷载，同时通过弧形曲面造型加快屋面排水速度，减少平面积水积雪带来的结构过载风险。从结构组成来看，该框架采用两类核心构件组合搭建，弧形受力筋采用50×4规格的圆管冷弯成型，圆管截面的各向同性受力特性，能很好适配弧形走向下的多向弯矩传递，冷弯加工的曲率一致性可保证多组弧形筋安装后屋面曲面顺滑无凸起，避免后续铺设覆盖材料时出现局部应力集中破损的问题。横向连接构件采用4mm厚板材加工而成的条形梁，板材构件的平面贴合特性，

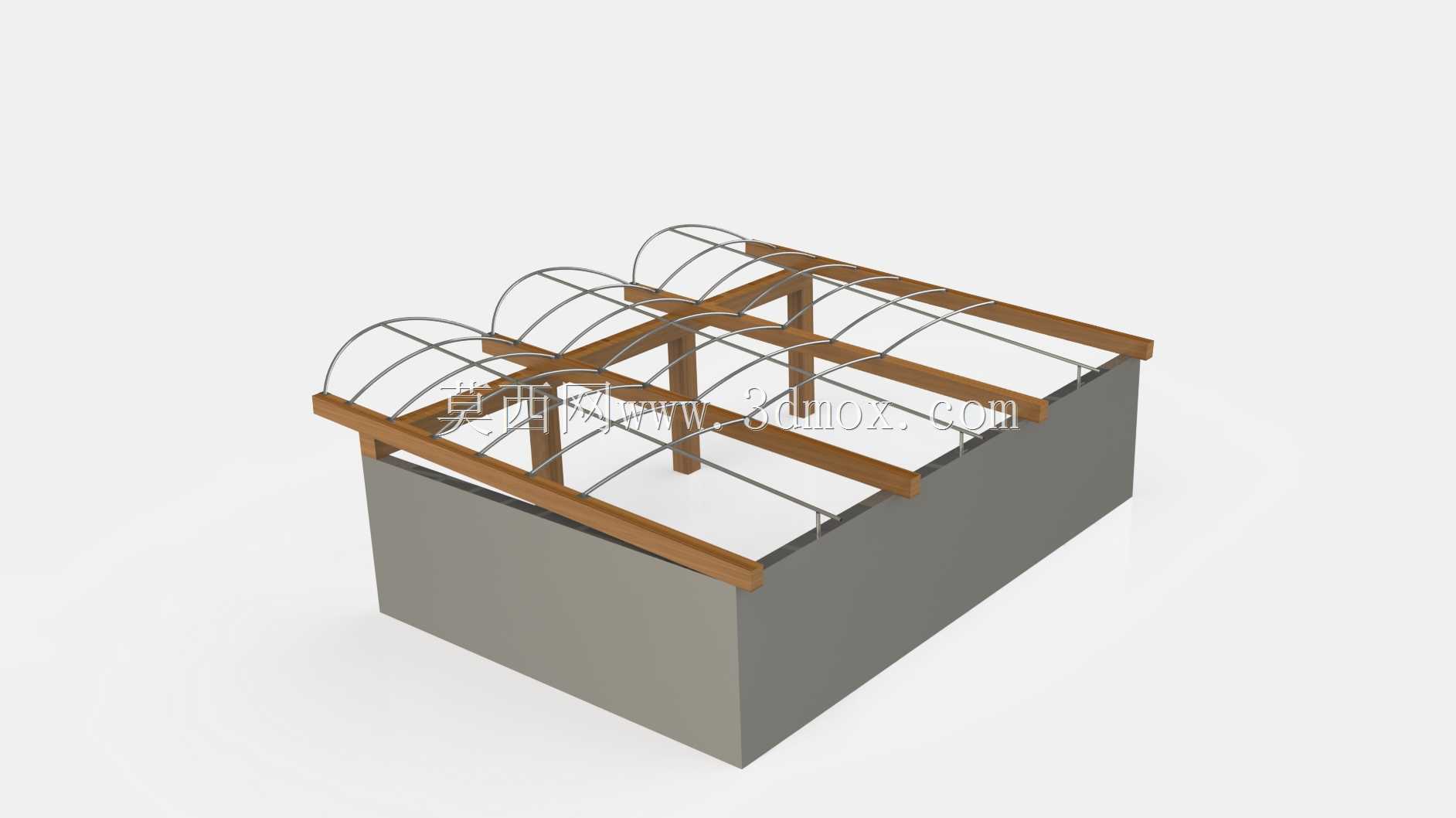

　　既可以作为弧形圆管筋的定位支撑，通过焊接或螺栓连接将分散的弧形筋连成整体受力网，也能为后续屋面覆盖层的固定提供平整的安装基面，无需额外在弧形管上焊接固定支座，减少现场安装的加工工作量。设计过程中首先要确认安装边界的尺寸匹配，框架底部的矩形安装基面需要和下部墙体或支撑立柱的顶部预埋件完全对齐，底部横向梁的开孔位置要提前和下部结构的预埋螺栓点位匹配，避免现场扩孔破坏构件的防腐层。弧形筋的排布间距需要结合屋面覆盖材料的刚度调整，若采用彩钢瓦、阳光板这类刚度较好的覆盖材料，间距可适当放大，若采用薄膜、柔性防水卷材类材料，需要缩小弧形筋的排布间距，避免覆盖材料在荷载作用下出现过大挠度积水。构件连接节点处，圆管与板材梁的连接采用满焊处理时，

　　需要在焊后做焊渣清理与防腐补涂，若采用螺栓装配式连接，需要在圆管上预先焊接连接耳板，耳板的厚度要匹配连接螺栓的抗剪强度，避免节点处先于构件主体发生破坏。弧形段的曲率设计需要结合当地的降雨降雪量调整，降雪量大的区域要适当加大弧形的起拱高度，加快积雪滑落速度，减少屋面长期荷载；降雨量大的区域要保证弧形曲面的排水坡度不低于规范要求的最小排水坡度，避免雨水沿屋面缝隙倒灌进建筑内部。框架整体的受力传递路径清晰，屋面荷载先通过覆盖层传递到弧形圆管筋，再由弧形筋将荷载分散到横向板材梁，最终通过底部的连接节点传递到下部的墙体或支撑立柱上，整个结构没有冗余受力构件，材料利用率较高，适合批量预制加工后现场快速拼装。在安装适配性上，

　　该框架的模块化程度较高，可根据实际建筑的长宽尺寸调整弧形筋的数量与横向梁的长度，无需重新开模加工构件，对于不同跨度的小型建筑，可通过调整圆管的壁厚与板材的厚度来适配不同的荷载要求，跨度较小时可直接采用单跨弧形筋，跨度较大时可在框架中部增设竖向支撑立柱，减小弧形筋的计算跨度，降低构件的截面尺寸要求，控制整体建造成本。这类结构相比传统的三角形木屋架或钢屋架，自重更轻，弧形造型的风阻更小，在沿海多风区域的适应性更好，同时构件全部采用金属材料加工，耐腐性能经过表面处理后可满足户外长期使用要求，后期维护工作量远低于木质屋面结构。
