多杆式长幅卷料分层置物存放架

　　这款存放架的设计初衷，是解决车间内长幅柔性卷料随意堆放导致的折损、积尘、取用混乱问题，在纺织加工、线缆生产、防水卷材加工、篷布制作这类涉及长尺寸卷状物料的生产场景中，这类架体的实用性远高于普通层板货架。普通层板货架放置长幅卷料时，要么受层板深度限制无法整卷平放，要么叠放后下层物料被压变形，取用的时候需要翻找，还容易扯坏料边，而这款架体采用横向承杆分层排布的结构，每根承杆独立承载单卷或多卷同规格卷料，卷料穿套在承杆上可以沿杆身轴向滑动，取用的时候直接转动料卷拉出所需长度即可，不需要把整卷料搬下来，大幅降低了长幅卷料取用的劳动强度，也避免了料卷堆叠造成的表面压痕、折边问题。

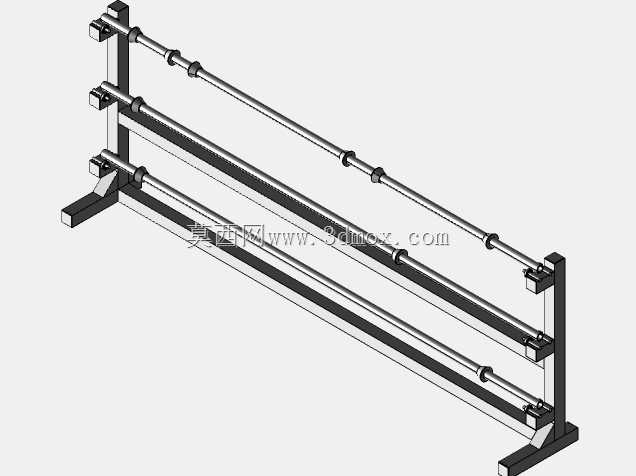

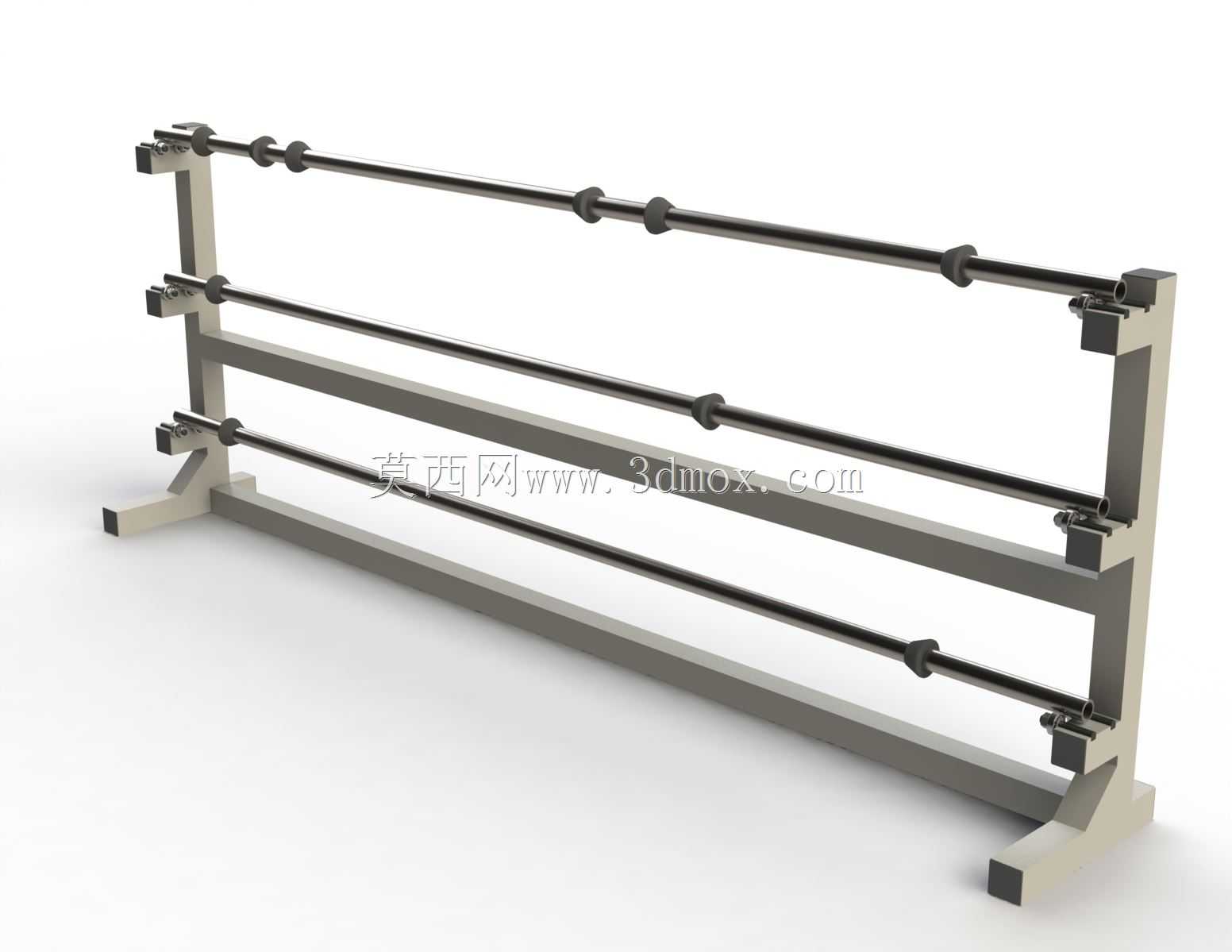

　　从结构设计逻辑来看，架体采用双侧立式支撑腿搭配底部落地支撑脚的框架结构，支撑腿采用矩形截面型钢焊接成型，底部支撑脚向前后两侧延伸出足够的接地长度，避免架体在单侧受力时发生倾覆，整体没有多余的装饰性结构，所有构件都服务于承载与稳定需求。三层横向承杆平行排布，层间预留了足够的操作空间，既可以放置不同幅宽的卷料，也能在取料时给手部、裁切工具留出操作余量，不会出现层间距过小卡手的问题。承杆两端通过快拆式固定座与两侧支撑腿连接，固定座采用螺栓锁紧结构，日常维护时可以快速拆卸承杆更换磨损部件，也可以根据存放卷料的卷径大小灵活调整层间距，适配不同规格的卷料存放需求。承杆表面做了光滑打磨处理，没有尖锐毛刺，避免穿卸料卷时刮伤物料表面，对于防水油布、涂覆织物这类表面易划伤的卷材，这种光滑杆身的设计能有效降低物料损耗。

　　在安装边界方面，这款架体的整体宽度适配常规3米以内幅宽的卷料，安装时不需要在地面打膨胀螺栓固定，依靠底部支撑脚的接地面积即可保持稳定，适合在生产车间临时调整工位布局时快速移位，不需要做复杂的地面基础施工。架体整体高度控制在成年人站立操作的舒适区间，最上层承杆的高度不超过1.6米，操作人员站立时不需要登高就可以取到最上层的物料，最下层承杆距离地面留有10厘米左右的间隙，既方便日常清扫地面的积尘、废料，也避免地面潮气直接接触料卷导致物料受潮变质。架体的侧向宽度控制在0.8米以内，不会占用过多的车间通道空间，多台架体并排摆放时也能保持通道的通行宽度，满足车间物料转运的通道要求。

　　实际应用中，这类存放架除了存放防水油布、帆布、织物卷之外，也可以用来存放成卷的电线电缆、纤维束卷、包装膜卷等长幅卷状物料，承杆的承载能力经过结构校核，单根承杆可以承载多卷中等重量的卷料，不会出现杆身弯曲变形的问题。架体的所有焊接部位都做了焊疤打磨处理，整体喷涂防锈涂层，适合在潮湿、多粉尘的车间环境中长期使用，不会因为环境腐蚀导致架体结构强度下降。和悬臂式货架相比，这款架体的双侧支撑结构稳定性更好，承杆两端都有固定支撑，不会出现悬臂端下垂变形的问题，存放小卷径、多数量的长幅卷料时空间利用率更高，采购和维护成本也更低，非常适合中小批量卷材加工的生产车间做现场物料规整使用。在建模过程中，所有构件的连接位置都做了贴合处理，焊接部位的焊缝细节、固定座的螺栓孔位都按照实际加工工艺做了还原，没有出现构件干涉、装配错位的问题，结构件的型材截面参数都符合常规结构钢的规格标准，可以直接参考模型出加工图纸制作实物，不需要再做额外的结构调整。
