车间斜置式箱式托盘钉架结构设计

　　做车间工位器具设计快十年，见过不少生产线上因为物料存放架设计不合理拖慢节拍的情况，这款斜置式的托盘钉架，最初是给汽配加工车间的紧固件中转工位做的适配结构，当时现场的问题很明确：标准立式货架取放托盘钉的时候需要探身，小规格紧固件盒容易在层板上滑移，换班盘点的时候清点效率低，斜置的结构角度是反复跟现场操作工人核对过的，15度的倾角刚好能让放置在上面的托盘钉盒靠自重贴靠在前端挡块上，不用额外加防滑垫也不会滑落，操作人员站在工位侧方不用大幅度探身就能拿到最内侧的物料，比普通水平层板的取料动作幅度减少近四成。

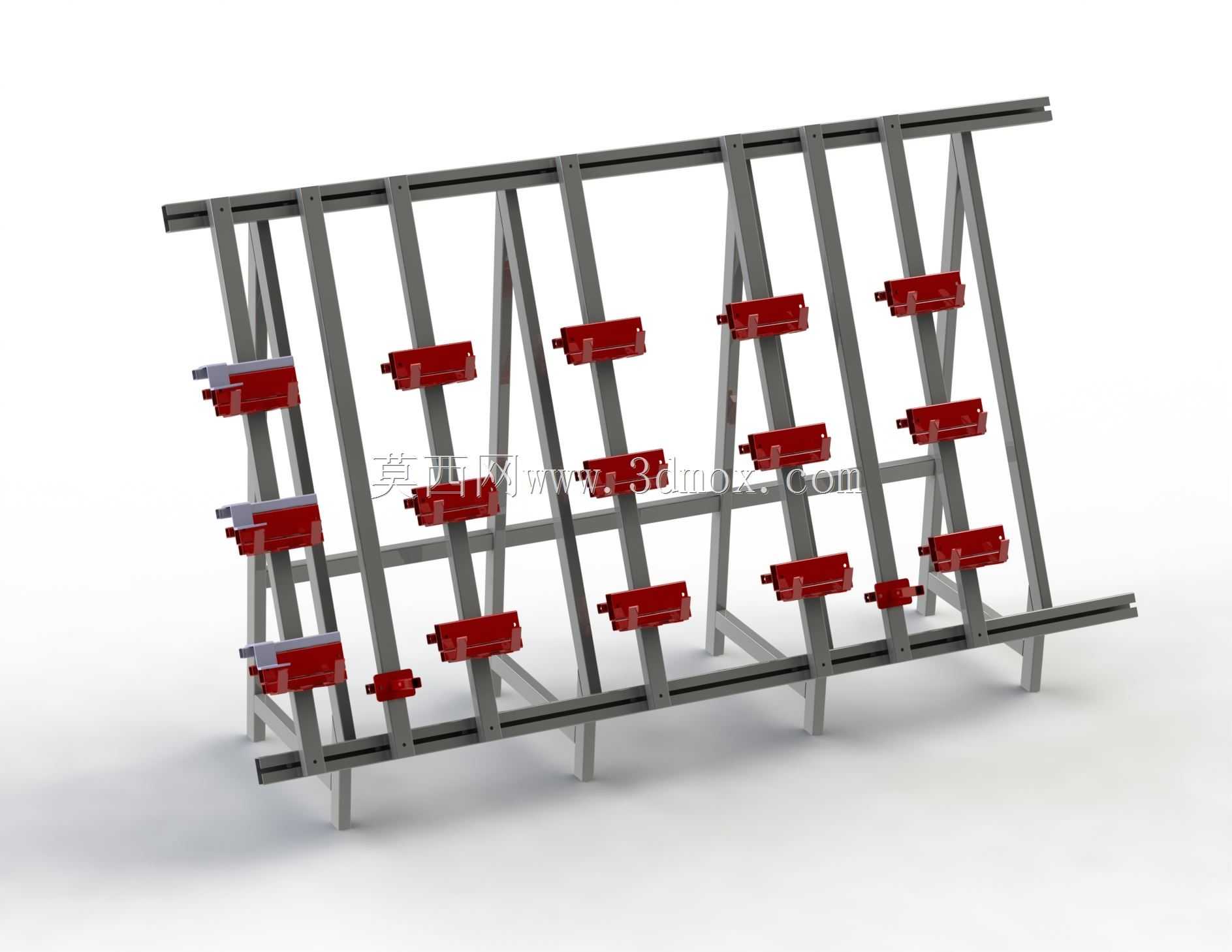

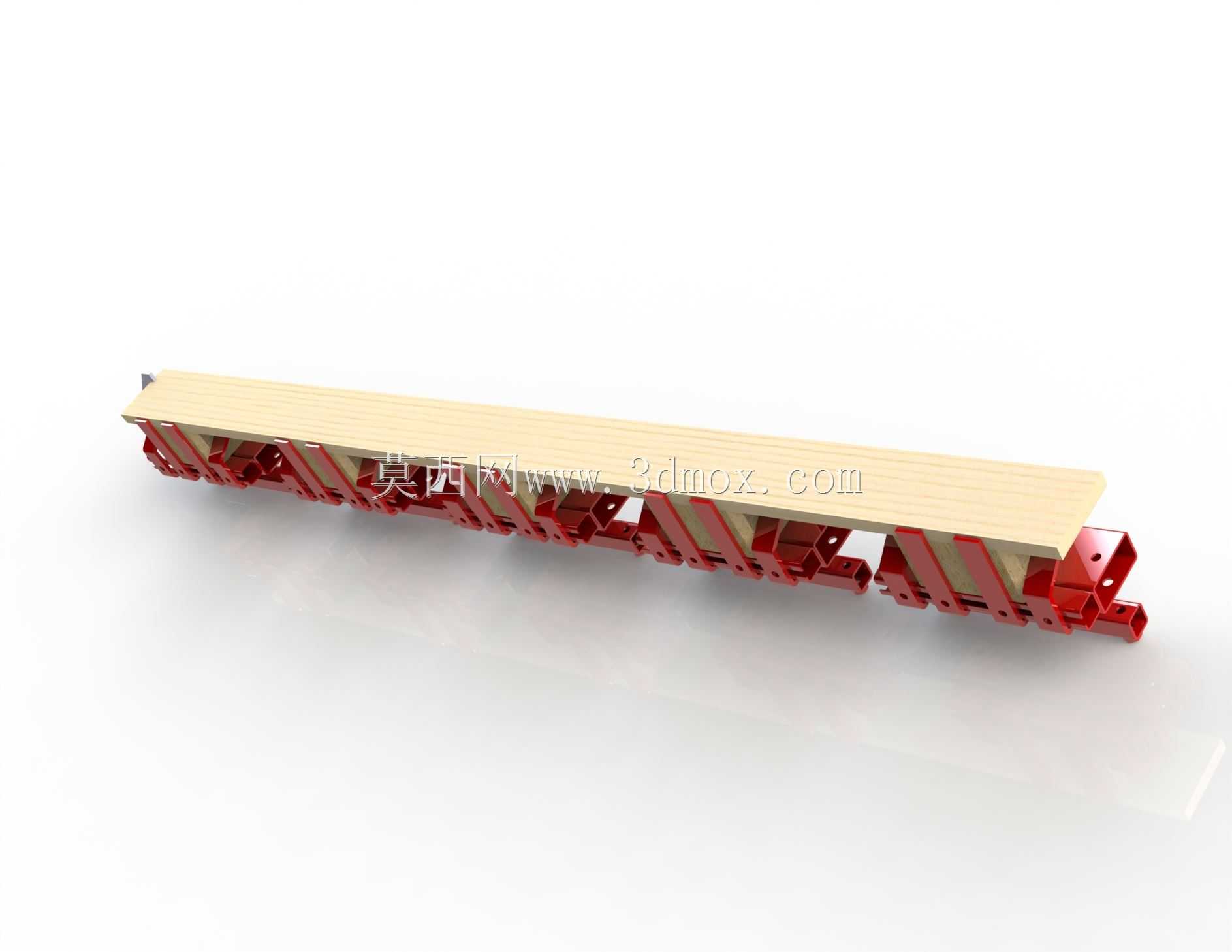

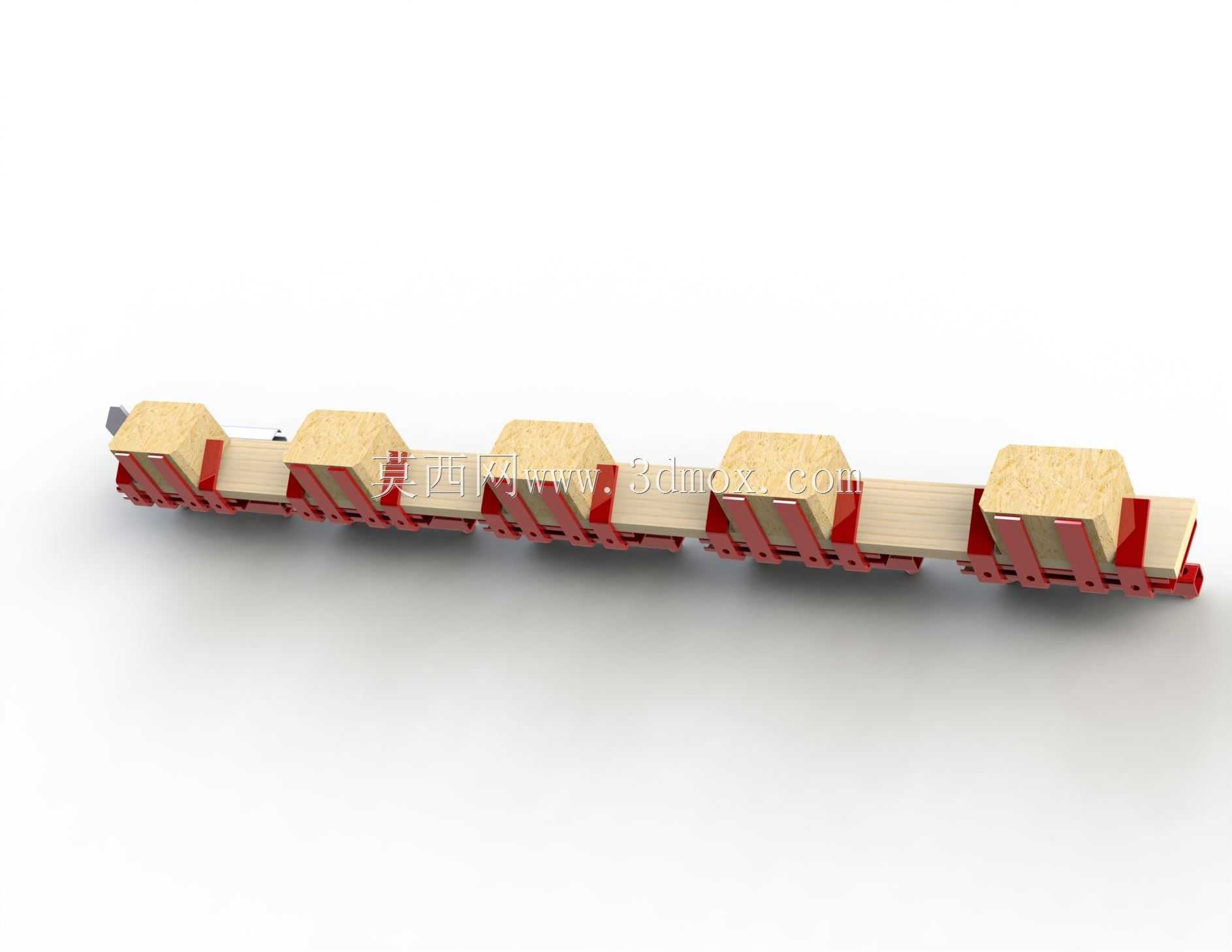

　　整个架体采用方管焊接的框架结构，主立柱用的是40402mm的冷轧方管，斜向支撑的横撑用30302mm的方管做三角加固，避免满载的时候架体出现侧向形变，架体总长度控制在2.4米，高度1.8米，深度0.8米，刚好适配车间标准1.2米宽的人行通道旁的安装空间，底部留了100mm的叉车举升间隙，不需要打膨胀螺栓固定，需要调整工位布局的时候可以用手动液压叉车直接整体移位，不用拆解重组。架体上的红色固定卡座是专门开模做的ABS材质卡位，每个卡座的卡槽尺寸刚好适配标准尺寸的托盘钉收纳盒，卡座通过螺栓固定在斜向的横撑上，间距可以根据收纳盒的尺寸灵活调整，不需要焊接，后期如果更换不同规格的物料盒，只需要松开螺栓调整卡座位置就行，不用重新改制架体。

　　当初做结构校核的时候，我们按照每层满载15kg的承重做了静载荷仿真，最不利工况下横撑的最大形变不到0.3mm，完全满足长期使用的刚度要求，架体的底部四个支脚加了可调橡胶垫，地面不平整的时候可以调整垫脚高度，保证整个架体处于水平状态，避免因为架体倾斜导致物料盒滑落。跟普通的立式货架不一样，这款斜置架的所有存放位都朝向操作侧，物料的标识牌可以直接贴在收纳盒前端，换班的时候站在通道上就能一眼看清所有物料的规格，不用逐个层板翻找，对于紧固件、小型冲压件这类多规格小体积的生产物料存放来说，这种结构的实用性比普通层板货架高不少。

　　设计的时候也考虑了加工成本，所有方管下料都是标准定尺材料，焊接位置都是直缝焊接，不需要复杂的工装夹具就能完成组焊，表面做喷塑处理，防锈耐磨，适合车间多油污、多粉尘的使用环境。架体后侧加了横向的连接拉杆，把几根斜向的主撑连为整体，避免搬运过程中出现框架散架的情况，前端的挡边高度做了20mm，刚好挡住收纳盒的底部，不会因为挡边过高影响取放物料的动作。之前在几个机加工车间做试点使用的时候，操作工人反馈最多的就是取料不用弯腰探身，盘点的时候不用侧身，一个班次下来能减少不少无效动作，对于生产节拍比较紧的流水线旁的物料暂存工位，这种结构的适配性很强，既可以用来存放托盘钉，也可以调整卡座间距存放小型刀具、检测辅具、标准件盒等其他工位物料，通用性比专用的存放架好很多。

　　做这类工位存放架的设计，最核心的不是做多么复杂的结构，而是要贴合现场的操作习惯，之前也试过做水平层板带挡边的结构，但是工人取内侧物料的时候还是要探身，时间长了容易疲劳，斜置结构虽然看起来简单，但是角度、层高、卡座间距这些参数都是在现场反复测了操作动作之后定的，层高留了220mm的空间，拿取物料的时候不会碰到上层的横撑，卡座的突出高度控制在15mm，不会勾住工人的工作服袖口，这些细节都是在实际使用中慢慢磨出来的，不是坐在办公室画个三维模型就能定下来的。整个架体没有复杂的传动或者活动部件，后期维护几乎零成本，只要喷塑层没有大面积脱落，用个十来年不会有结构问题，对于生产车间的工位物料暂存场景来说，这种简单可靠的结构反而比那些带复杂调节机构的货架更实用。
