车间单侧悬臂式长型材存储货架

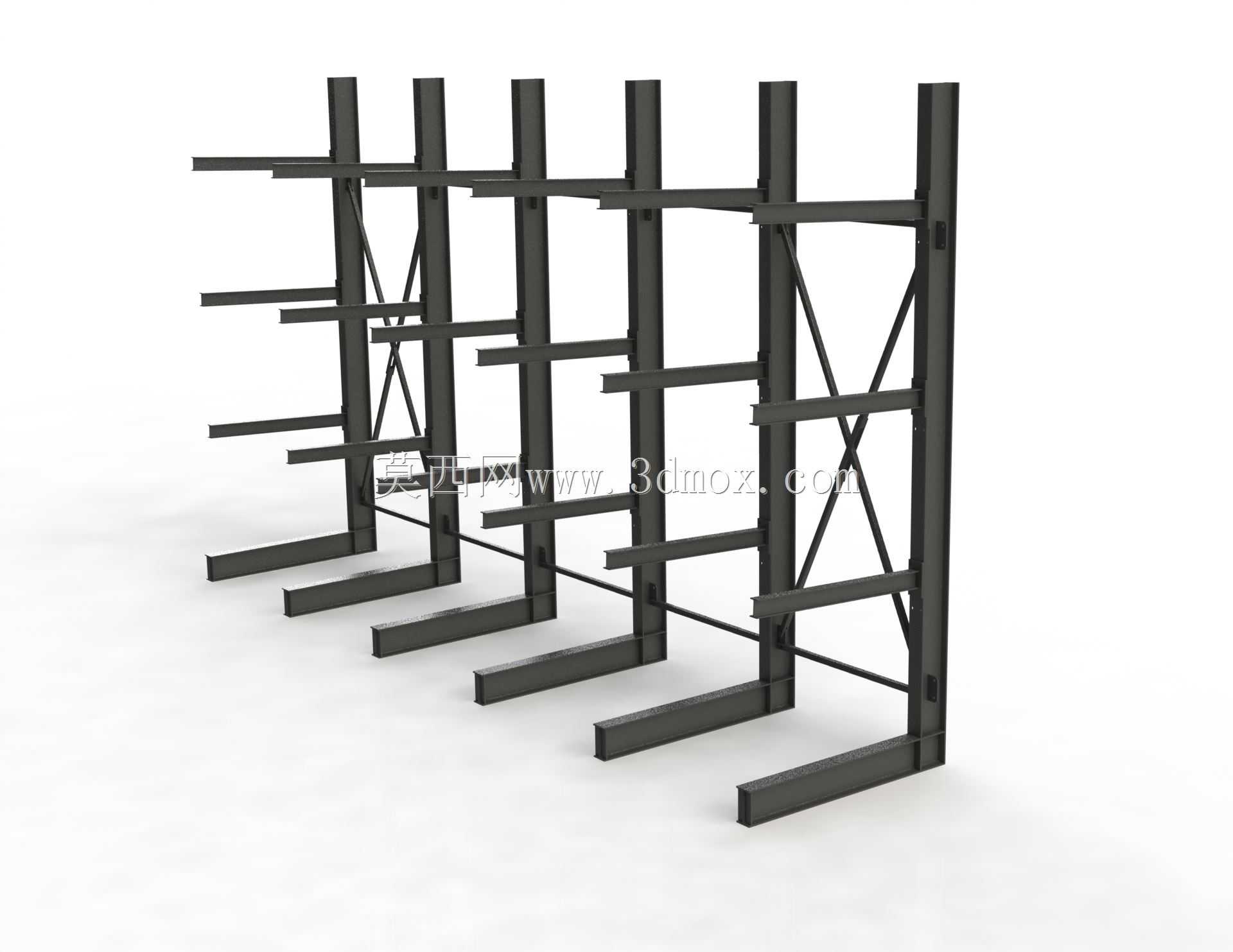

　　在机械加工、铝型材深加工、钢结构预制这类生产场景里，6米定尺的长条物料存储一直是仓储规划里的痛点——普通层板货架进深不足，平放堆叠不仅找料翻料耗时，还容易刮蹭型材表面的氧化层或加工面，长料悬空堆放还存在形变、滑落的安全隐患，这款单侧悬臂式存储架就是针对这类长尺寸物料的存储需求设计的。从结构布局来看，该货架采用单排立柱贴墙安装的形式，整体沿墙面线性排布，五组立柱单元通过横向连杆与斜向交叉撑杆连接为整体框架，不需要预留双侧作业通道，相比双面悬臂架能节省近40%的通道占用空间，尤其适合车间靠墙区域、柱间闲置窄空间的仓储利用。每根立柱上固定有四层向外伸出的悬臂托臂，托臂采用水平无倾角设计，单臂承载面做了加宽处理，放置铝型材、钢管、

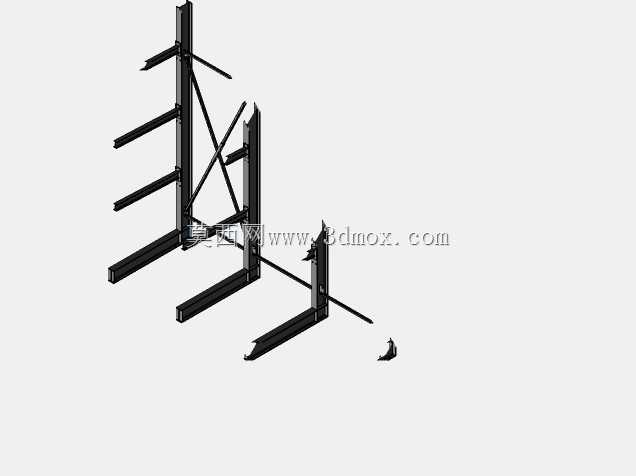

　　角钢这类长条物料时，能保证整根6米长度的物料至少有三处均匀支撑点，避免长料因支撑点间距过大产生绕度形变，托臂边缘做了钝化圆角处理，不会在上下料过程中刮伤物料表面。底部的落地支撑脚采用加长加宽的矩形型钢制作，与立柱焊接为整体后通过膨胀螺栓与地面固定，配合立柱顶部可选的墙面固定点，整个货架的抗倾覆能力完全满足车间重载存储的安全要求，即使整层悬臂放满6米铝型材，框架也不会出现侧向晃动。设计过程中优先考虑了现场安装的便捷性，立柱与横撑、斜撑之间采用螺栓装配式连接，不需要现场焊接作业，所有连接孔位都做了定位预钻，安装时只需要按照孔位对齐锁紧即可，后期如果需要调整悬臂层间距，也可以松开立柱上的固定螺栓，根据存放物料的直径、

　　堆叠高度灵活调整托臂的安装高度，适配不同规格长料的存储需求。从安装边界来看，单组立柱单元的横向占用宽度控制在1.2米左右，整排五组单元拼接后的总长度适配6米长料的存储要求，货架整体向外伸出的悬臂长度不超过0.8米，不会占用主作业通道的通行空间，贴墙安装时立柱背面与墙面预留20mm的间隙即可，方便后期清理墙面卫生或是布设管线。日常使用时，行车可以直接从悬臂外侧将成捆的长料吊放到对应层的托臂上，不需要像普通货架那样将物料伸进货架进深内，上下料的作业效率更高，不同规格、不同材质的长料可以分层分类存放，找料时不需要翻移上层物料，能大幅降低车间物料转运的辅助作业时间。框架主体采用标准型钢焊接制作，所有焊接位置都做了焊渣清理与防锈涂装处理，

　　能适应车间内多粉尘、偶尔有切削液溅落的作业环境，长期使用也不会出现锈蚀脱漆的问题。斜向交叉撑杆的布置位置经过受力校核，避开了悬臂托臂的上下料作业路径，不会在吊放物料时产生干涉，横向连杆设置在每两层悬臂的中间位置，既起到了强化框架整体刚性的作用，也不会阻挡物料的存取操作。
