简易塑料家具万向脚轮结构设计

　　日常民用家具的移动支撑需求里，这类小型塑料脚轮的应用场景覆盖极广，从客厅的移动边几、卧室的床头柜，到办公场景下的小型文件柜、置物架，再到商用空间的展示架、移动储物单元，都能见到这类结构的身影。不同于重型工业脚轮需要承载大吨位载荷、应对复杂地面工况，家具场景下的脚轮首先要平衡移动顺滑度、安装便捷性与使用静音性，毕竟家具使用场景多为室内，过大的滚动噪音、卡顿的转向体验都会直接影响使用感受。

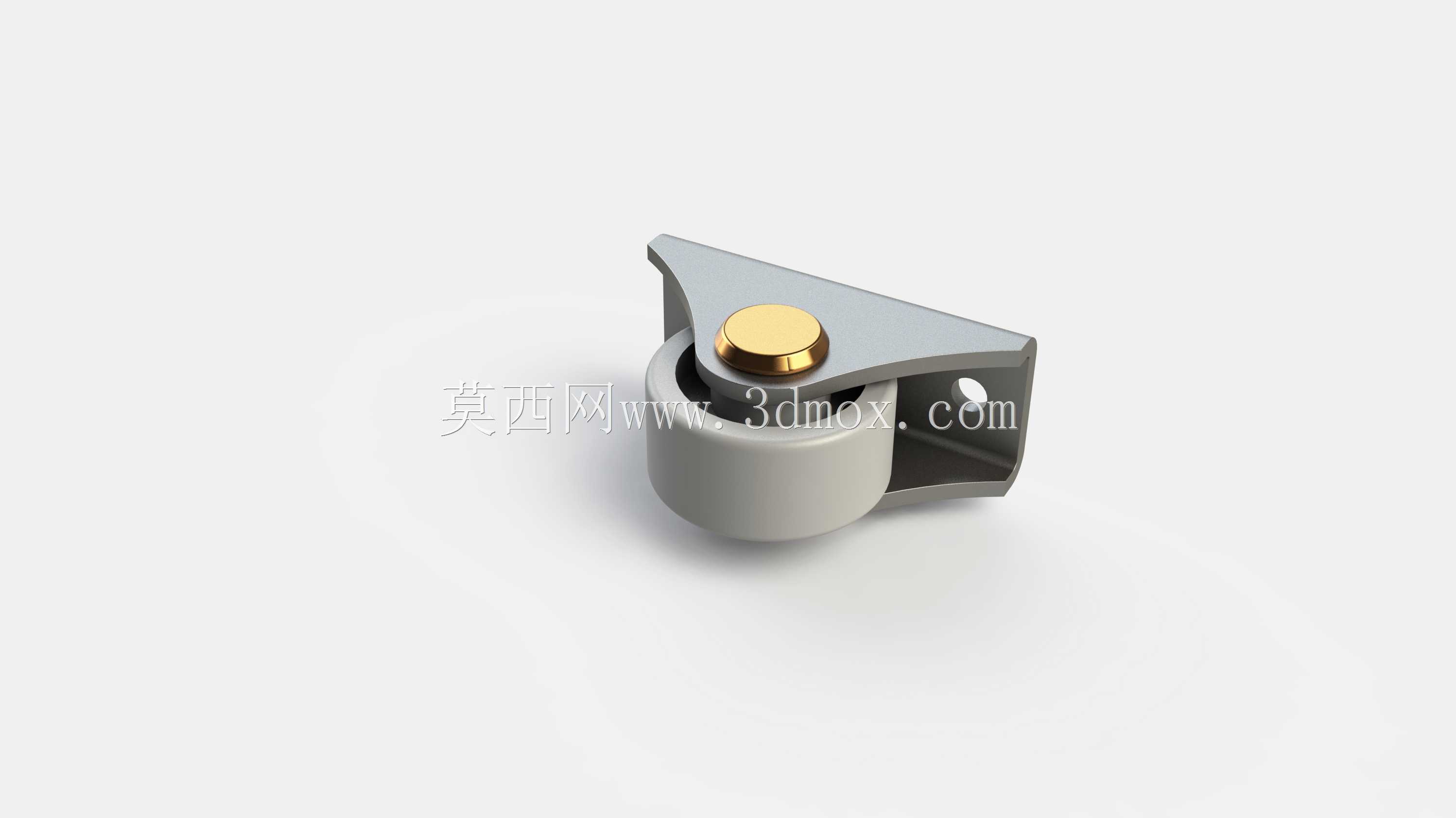

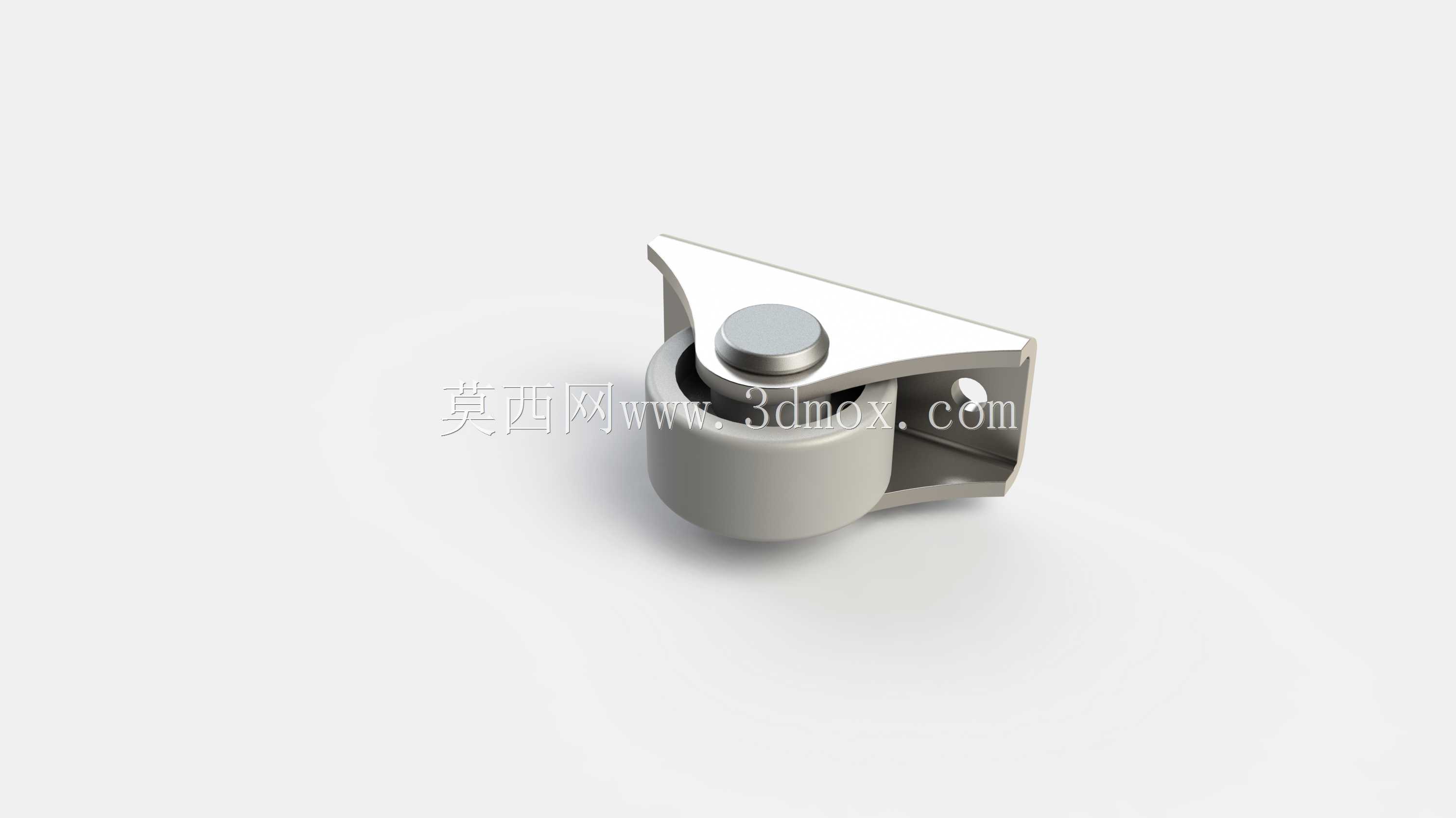

　　从功能特性来看，这款脚轮采用单轮支撑加顶部枢轴的结构设计，轮体选用耐磨工程塑料注塑成型，轮面做了微弧处理，和地面接触时为线接触过渡，既保证滚动时的阻力足够小，推动家具时不需要施加过大的外力，也能避免硬质轮面刮花木地板、瓷砖等常见室内地面。顶部的金属枢轴是整个转向结构的核心，枢轴和支架之间采用间隙配合，支架可以绕枢轴做360度水平旋转，推动家具时轮体可以自动顺着施力方向调整朝向，不需要额外调整轮组角度，哪怕是在狭窄空间内挪动家具，也能轻松完成转向、移位操作。支架部分采用三角式安装面设计，安装面上预留了两个固定孔位，安装时不需要复杂的工装，只需要通过自攻螺丝或者配套的紧固件，就能把脚轮固定在家具底部的预留安装位上，普通用户也能完成安装更换，不需要专业的装配技能。

　　设计这类脚轮的时候，首先要考虑的是安装边界的适配性，这类小型家具脚轮的整体安装高度通常控制在30-40mm区间，不会因为加装脚轮让家具整体高度抬升过多，破坏家具原本的设计比例。安装面的两个孔位间距遵循通用家具五金的安装孔距标准，孔位边缘做了沉台设计，螺丝锁紧后螺丝头不会突出安装面，保证脚轮和家具底板可以完全贴合，不会出现安装后松动、倾斜的问题。轮体的直径选择也经过多轮验证，直径过小的轮体在遇到地毯接缝、地面微小凸起时容易卡住，直径过大又会让脚轮整体过于突兀，影响家具底部的视觉效果，这款脚轮的轮径控制在25mm左右，刚好可以应对室内常见的微小地面高差，同时保持整体结构的紧凑感。

　　结构细节上，轮体和支架之间的销轴采用过盈压装的方式固定，不需要额外添加卡簧、紧固件，减少了装配工序的同时，也避免了长期使用后紧固件松动导致轮体脱落的问题。顶部枢轴的金属端头做了抛光处理，和支架的接触面上预留了微小的储油间隙，长期使用时可以留存少量润滑脂，降低转向时的摩擦阻力，避免使用久了出现转向卡顿、异响的问题。塑料支架的转角位置全部做了圆角过渡，没有尖锐的棱角，安装和使用过程中不会划伤家具表面或者使用者的手部，符合民用五金的安全设计要求。轮体的塑料材质添加了适量的耐磨剂和抗老化剂，在室内常温环境下长期使用不会出现轮体开裂、磨损过快的问题，正常使用场景下可以承受15-20kg的单轮载荷，四个脚轮组合使用时完全可以满足常规小型家具的承重需求。

　　在实际选型应用中，这类脚轮不需要搭配额外的刹车结构，因为多数民用家具移位频率不高，日常放置时依靠轮体和地面的静摩擦力就可以保持位置稳定，不会出现自行滑动的问题。如果是需要经常固定位置的家具，也可以在同安装尺寸的基础上更换带刹车的同系列脚轮，安装孔位完全通用，不需要重新在家具底板上打孔。不同于金属支架的脚轮，这款全塑料加金属枢轴的结构重量更轻，批量运输时的物流成本更低，注塑成型的生产工艺也可以保证大批量生产时的尺寸一致性，每个脚轮的安装高度、孔位偏差都控制在很小的范围内，不会出现同一批脚轮安装后家具高低不平的问题。

　　从建模设计的角度来看，这类脚轮的结构虽然简单，但每一处尺寸都需要和实际应用场景匹配，比如轮体和支架之间的间隙要控制在0.3-0.5mm，间隙过小会导致轮体转动卡滞，间隙过大又会出现轮体晃动、滚动时噪音大的问题。枢轴的突出高度要和家具底板的预留沉孔深度匹配，安装后枢轴端头不会顶到家具底板内部，保证安装面完全贴合。轮面的弧度半径也要经过计算，保证轮体倾斜小角度时依然可以和地面保持顺畅接触，不会因为地面不平整出现轮体悬空、家具晃动的问题。
