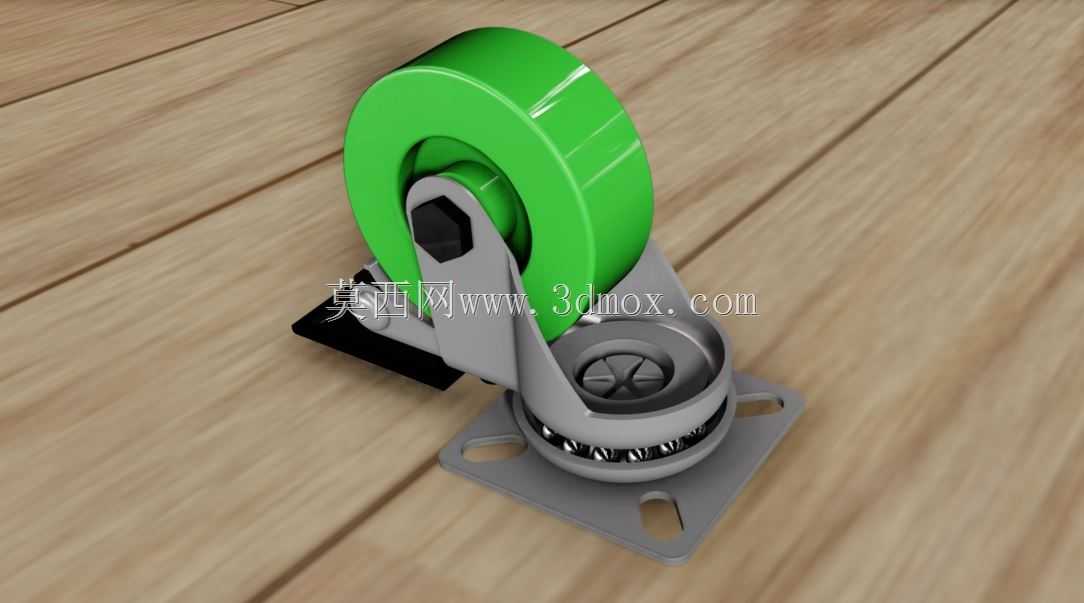

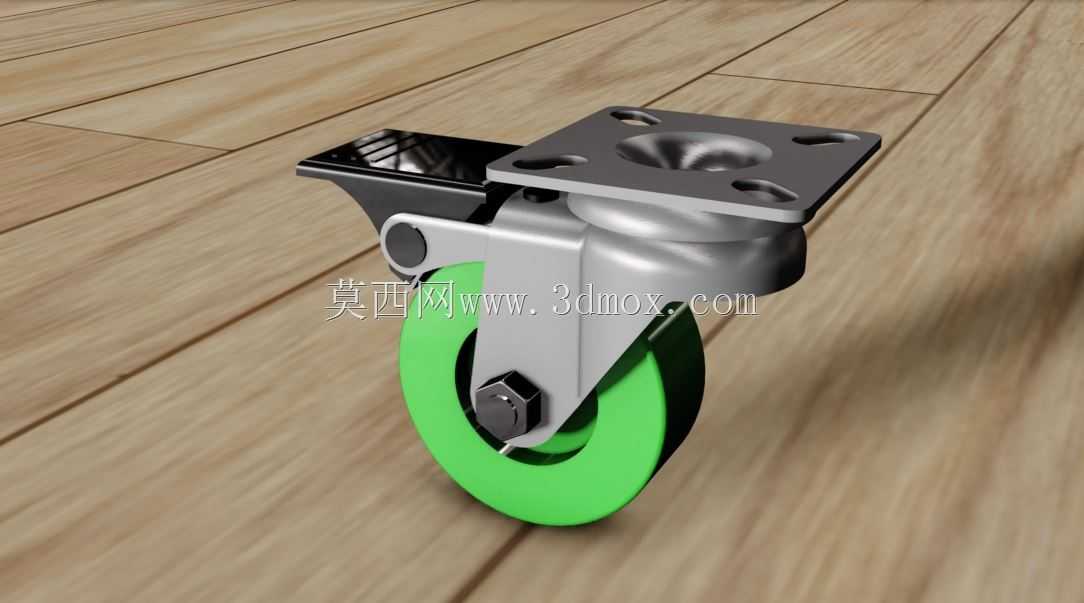

带刹车方形安装板70毫米万向脚轮结构

　　这款70毫米规格的带刹车万向脚轮，是工业移动支撑场景里应用极广的基础行走部件，日常在轻型货架、移动工作台、小型设备推车、工位周转车、实验室仪器架这类需要频繁移位又要临时固定的设备上，都能见到同结构产品的身影。不同于无刹车的普通万向脚轮，这款集成了侧向刹车拨片结构，当设备移动到指定工位后，只需要向下拨动刹车拨片，就能通过内部的锁止结构卡住轮体的转动面，同时限制支架的水平回转自由度，避免设备受外力出现滑移或者转向偏移，在有轻微坡度的车间地面、需要精准对位的装配工位上，这个刹车结构能大幅提升设备放置的稳定性。

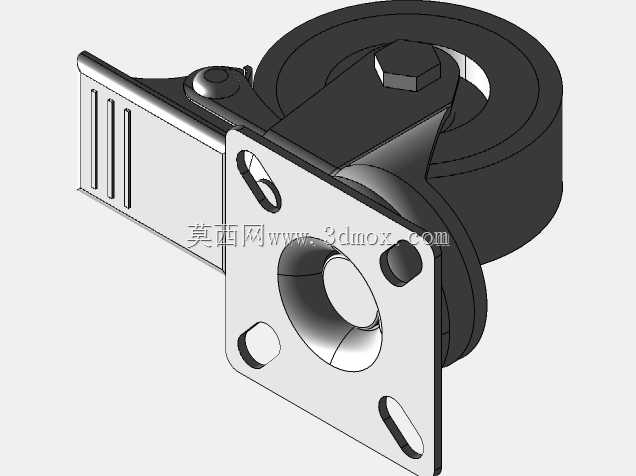

　　从设计思路上看，这款脚轮采用方形法兰安装板作为连接界面，安装板上预留了四个安装孔，其中两个为长圆孔、两个为圆孔，这种孔位搭配是工程里非常实用的设计：圆孔用来做安装时的初定位，长圆孔则可以抵消安装面的孔位加工误差，降低配套设备底板的加工精度要求，哪怕安装孔的位置度有小范围偏差，也能顺利完成装配，不需要额外扩孔修正。安装板的中心位置做了沉台结构，和回转支架的中心轴配合，保证回转时的同轴度，避免万向转动时出现卡滞、晃动的问题。轮架部分采用加厚的冲压钢板弯折成型，轮体的支撑臂做了外翻的加强筋结构，能承受径向的冲击载荷，当脚轮碾过地面的焊缝、小凸起或者车间地面的伸缩缝时，加强结构可以分散应力，避免支架出现弯折变形。

　　尺寸边界上，这款脚轮的轮体直径为70毫米，这个轮径属于轻型脚轮的常用规格，轮体宽度适配常规的轻型载荷需求，安装板的方形轮廓尺寸匹配市面上多数轻型移动设备的安装预留位，安装孔的孔距符合通用的脚轮安装尺寸规范，不需要额外做转接板就能直接替换同规格的老旧脚轮。轮体采用耐磨的硬质材质，滚动阻力小，在环氧地坪、水泥地面、瓷砖地面都能顺畅滚动，不会在地面留下明显的压痕，适合对地面整洁度有要求的生产车间、洁净工位使用。回转部分的铆接结构做了间隙优化，既保证360度水平回转的顺畅度，又不会出现过大的旷量，推行时不会因为支架间隙产生多余的晃动，直行时的导向稳定性更好。

　　在实际选型应用里，这类脚轮通常四个为一组配套使用，单轮的承载能力适配轻型载荷场景，单组四个脚轮的总承载可以覆盖多数轻型移动设备的重量需求，比如搭载小型检测仪器的移动架、车间内的工具周转车、生产线旁的物料暂存架，都可以选用这款脚轮。刹车结构的拨片设置在支架的侧向位置，不管是从设备的正面还是侧面，都能方便地用脚踩动拨片完成刹车或者解锁操作，不需要弯腰手动操作，在频繁移位固定的工位上能减少操作动作，提升使用的便捷性。轮体和支架的连接采用螺栓加防松螺母的结构，长期使用后如果轮体出现磨损，可以单独拆卸更换轮体，不需要整体更换整个脚轮，降低后期的维护成本。整个结构没有多余的复杂零件，冲压件占比高，加工工艺成熟，批量生产的一致性好，装配流程简单，适合作为通用标准配件在各类轻型移动设备上配套使用。
