咖啡机用3D打印可替换格栅配件

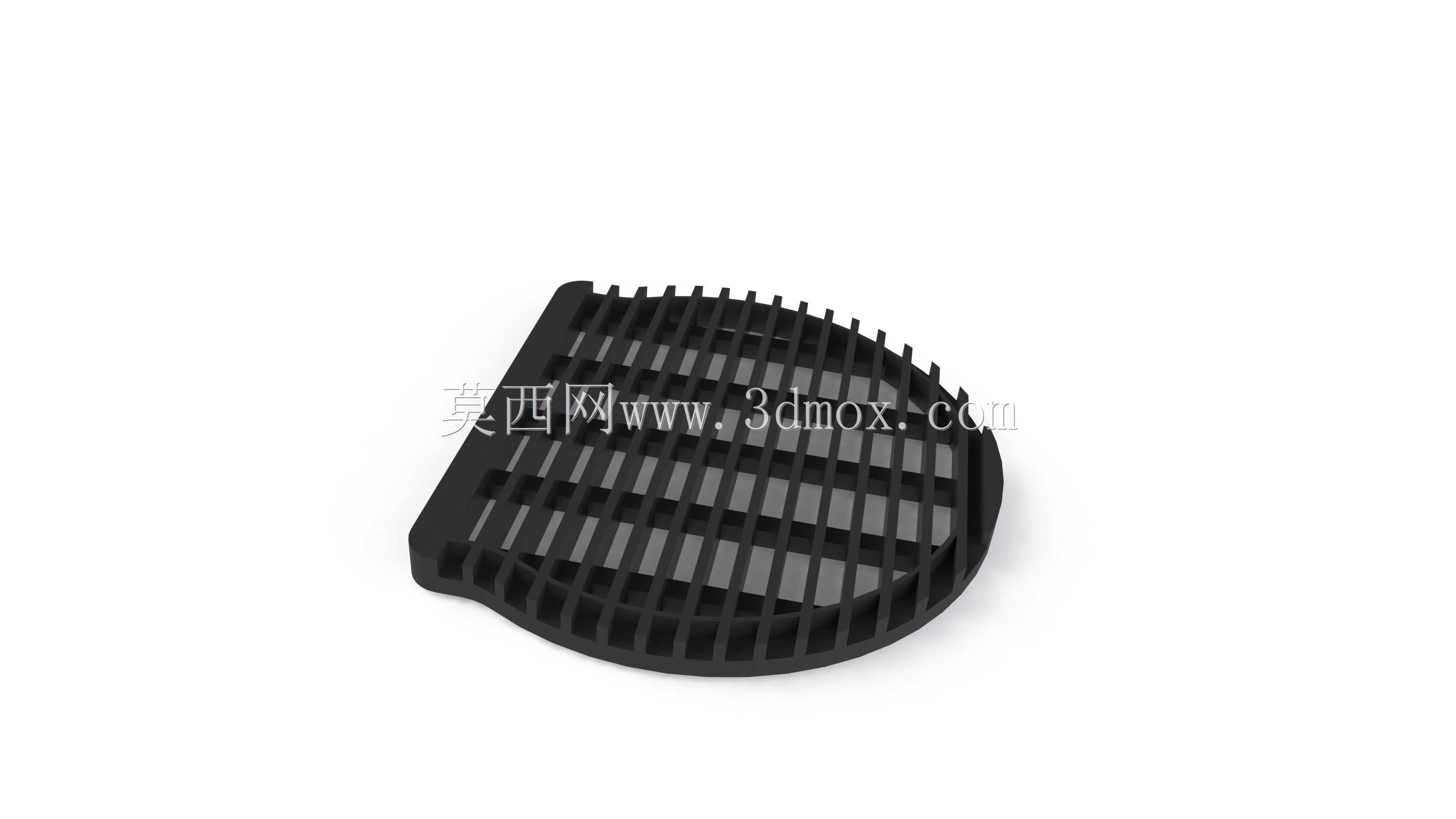

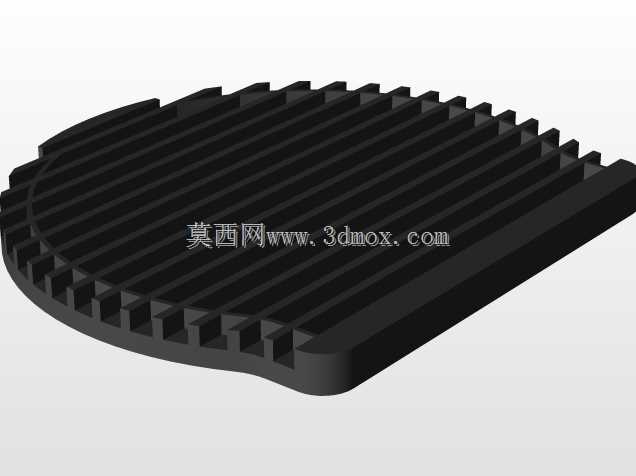

　　在商用与家用半自动咖啡机的日常使用场景中，承接沥水区域的格栅属于高频接触、易损耗的配件，日常承接冲泡后滴落的咖啡残液、冲洗冲煮头的废水，长期处于温湿环境且频繁被杯具磕碰、被清洁工具剐蹭，原装塑料格栅容易出现栅条断裂、卡位磨损的问题，金属格栅则容易因长期接触咖啡酸性液体出现表面锈蚀、镀层脱落的情况，不少用户会选择自行制作替换件来适配原有设备的安装位。这款格栅的设计完全围绕咖啡机沥水盘的安装边界展开，整体轮廓贴合常见桌面级咖啡机接水盘的半圆弧前缘造型，后侧做了平直切边来匹配机身上的卡位凸台，安装时无需额外修改原有设备结构，直接放入接水盘的限位槽内即可完成固定，不会出现滑动、偏移的情况。从功能特性来看，格栅采用等距排布的竖向栅条结构，

　　栅条之间的间隙经过反复调整，既能够保证滴落的废水快速流入下方接水盘，不会在格栅表面积水留渍，又能避免常规细栅条容易卡入杯底、被咖啡粉堵塞的问题，栅条顶部做了微小的圆角处理，放置陶瓷杯、玻璃杯时不会刮花杯底，日常清洁时可以直接取出冲洗，缝隙内的残留咖啡粉用毛刷就能快速清理。设计过程中优先考虑了FDM3D打印的工艺特性，整体采用一体化无支撑结构设计，所有竖向栅条均沿打印Z轴方向排布，打印时无需添加额外支撑，避免了支撑拆除后留下的毛刺影响表面平整度，也减少了打印耗材的浪费；栅条的壁厚设置兼顾了结构强度与打印效率，采用PLA耗材打印时，常温接触咖啡废水不会出现软化变形的问题，

　　针对Flashforge creator pro这类桌面级双喷头打印机做了尺寸适配，打印时无需调整模型缩放比例，直接导入切片软件即可生成可执行的打印路径。安装边界的尺寸把控是这类替换配件的设计核心，格栅整体的外轮廓弧度与原有接水盘的内圈弧度完全匹配，边缘与接水盘侧壁预留了0.2mm的装配间隙，既不会因为间隙过大导致放置后晃动，也不会因为尺寸公差导致无法放入卡位；格栅底部做了均匀分布的微小凸点，放置在接水盘内时能够形成微小的架空层，避免格栅底部长期浸泡在积水中，减少细菌滋生与耗材长期泡水老化的风险。实际使用场景中，这类替换格栅不仅可以用于损坏原装配件的替换，也可以根据个人使用需求调整栅条间隙，比如经常使用小容量意式浓缩杯的用户，

　　可以适当加密栅条避免小杯倾倒，经常使用大容量拿铁杯的用户可以适当加宽间隙加快沥水速度；相比原装配件，3D打印的替换件制作周期短，出现损坏后可以快速重新打印制作，无需等待原厂配件的采购配送周期，成本也远低于原厂金属或注塑配件。结构设计上没有多余的装饰性特征，所有造型都服务于功能需求，前缘的圆弧过渡完全贴合人手拿取杯具时的动作轨迹，手腕靠在格栅边缘时不会被棱角硌到，后侧的平直边能够紧贴咖啡机机身，避免缝隙过大掉落咖啡渣、小物件到接水盘内增加清洁负担；栅条的高度设置经过实际测试，能够保证常规高度的咖啡杯放置时保持平稳，不会因为栅条过高导致杯底倾斜、咖啡洒出，也不会因为栅条过低导致杯底直接接触到接水盘内的积水。
