报废设备拆解复刻圆柱气缸结构

　　做了十几年设备结构设计，经手的气动元件少说也有几百款，这次复刻的这款圆柱气缸，是之前在厂区报废设备堆里翻出来的老款元件，当时拆的时候就觉得它的结构设计很有老派工业产品的扎实感，没有现在很多轻量化气缸的冗余设计，每个结构段的尺寸都卡得很实用，索性就照着实测尺寸把三维结构复现了出来。

　　这类圆柱气缸在早年的通用工业产线里应用极广，不像现在很多设备会把气缸做异形集成来省空间，老款设备的气动布局都留足了安装余量，这款缸当时是用在小型物料推送工位上，负责把加工完成的小零件从工装位推到出料滑槽里，往复行程不长，但负载稳定性很好，拆的时候看缸筒内壁的磨损痕迹，用了少说五六年都没出现过内泄，密封件的压合结构设计得很合理，没有因为长期往复运动出现偏磨。

　　从功能特性来说，这款气缸属于单杆双作用结构，两端气口的位置做了内凹沉台设计，接气管的时候不会因为安装空间局促出现接头磕碰，活塞杆的伸出端做了加厚的导向段，比现在很多同缸径的轻型气缸导向长度长了近三分之一，侧向抗负载能力更强，哪怕推送的时候工件位置有轻微偏移，也不会出现活塞杆别劲的情况，这点对于工况不算特别规整的老旧产线来说非常实用，毕竟很多老车间的工装定位精度不会像新产线那样控制在丝级，稍微有点偏载是常有的事。

　　建模的时候完全是照着拆解后的实测尺寸来做的，缸筒的外径、活塞杆直径、两端端盖的连接螺纹尺寸、安装孔的孔距都反复核对了三次，没有做随意的简化。首先是安装边界的考量，这款气缸的两端端盖都预留了标准的通孔安装位，既可以做轴向固定，也能配合附件做脚架安装，安装孔的中心距和同缸径的标准气缸有一定的通用性，但端盖的厚度比标准件厚了两毫米，当时测的时候就注意到，老款产品的端盖材质用的是铸铝，没有做过度的壁厚削减，承压的时候变形量更小，哪怕气压偶尔波动到0.8MPa以上，也不会出现端盖渗漏的问题。

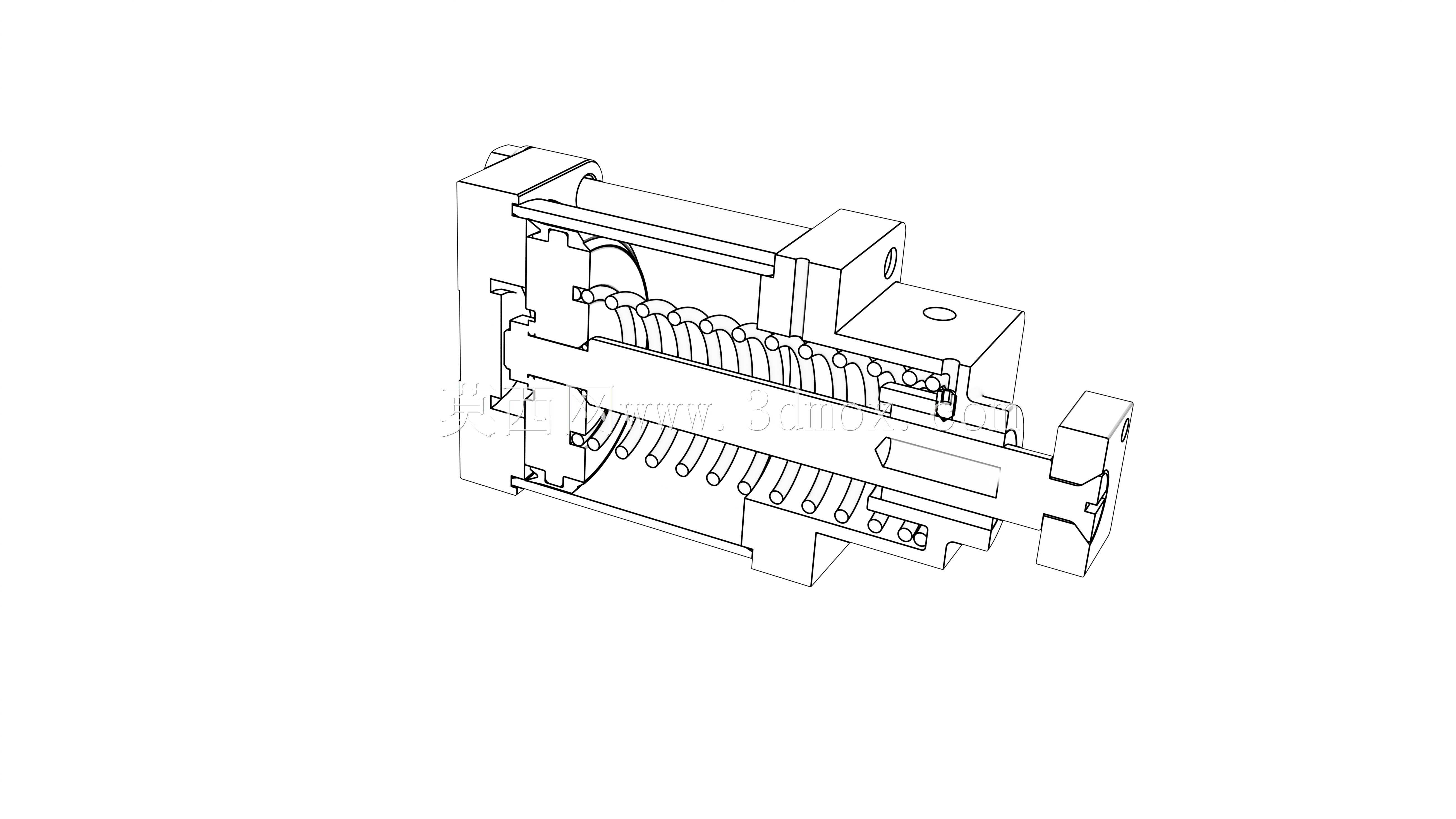

　　设计思路上完全遵循了原件的结构逻辑，没有做画蛇添足的改动，活塞部分的密封槽尺寸是照着拆下来的旧密封件实测的，槽宽和槽深都刚好适配常用的Y型密封圈，活塞和活塞杆的连接用了锁紧螺母加止退垫圈的结构，不像现在很多轻型气缸用卡簧固定，长期往复运动不容易出现松脱。缸筒和端盖的连接用的是内六角螺栓拉紧，螺栓的分布圆直径比同规格标准缸稍大，拉紧的时候受力更均匀，不会因为螺栓拉力不均导致端盖压偏密封件。

　　实际应用中，这类圆柱气缸不需要太复杂的配套控制，搭配普通的两位五通电磁阀就能实现稳定的往复动作，因为导向段够长，甚至可以不用额外加导向轴就能承担小幅度的侧向负载，对于一些做老旧设备改造、小型非标工装设计的场景来说，这种结构的气缸适配性很强，不用特意去改安装位的尺寸，只要孔距对得上就能直接替换。建模的时候也把各个零件的配合公差考虑进去了，缸筒和活塞的间隙、活塞杆和导向套的配合间隙都按实际加工的公差带做了预留，不是那种零间隙的理想化模型，导入工程图的时候可以直接用来出加工图纸，不用再反复调整配合尺寸。

　　另外注意到这款气缸的缓冲结构是做在端盖内部的，没有用外露的调节针阀，缓冲密封圈的位置藏在端盖的沉孔里，调节的时候用细螺丝刀就能从气口旁边的小孔伸进去调缓冲力度，不会像外露针阀那样容易被磕碰损坏，这点设计在车间多粉尘、多磕碰的工况下特别实用，之前拆过不少新款轻型气缸，缓冲针阀露在外面，被工件碰断之后整个气缸的缓冲就失效了，活塞冲到端盖的时候哐哐响，用不了多久端盖就被撞变形。

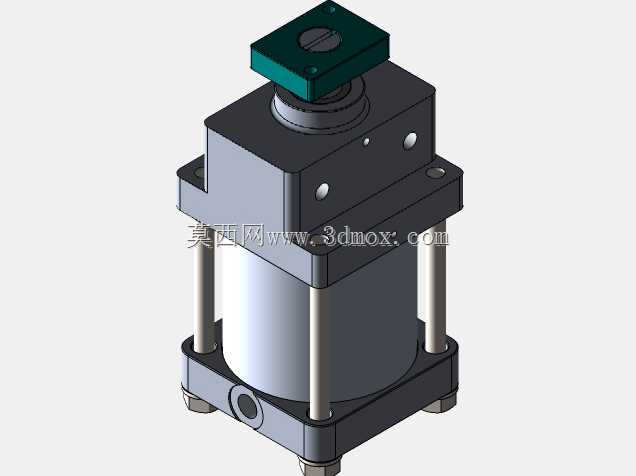

　　从外形尺寸来看，这款气缸的整体轮廓非常规整，没有突出的结构，整缸的外径就是缸筒的外径，安装的时候不需要给周边预留多余的避让空间，哪怕是在狭窄的工装夹层里也能装得进去，活塞杆伸出端的外螺纹尺寸是标准的细牙螺纹，可以直接配标准的浮动接头或者连接头，不用单独做转接件。之前给一个做小型冲压设备改造的客户推荐过类似结构的气缸，客户反馈说比现在买的轻型气缸耐用很多，每天几千次的往复动作，用了两年都没换过密封件，说到底还是老结构的设计冗余给得足，不会为了省那点材料成本牺牲结构强度。

　　建模过程中也特意还原了原件上的一些工艺细节，比如缸筒外圆的精车痕迹、端盖安装面的倒角、活塞杆端部的倒角，这些细节虽然不影响结构功能，但对于做设备装配仿真、产线动画演示的场景来说，模型的真实感会强很多，不会像那种简化模型一样看起来假。整个模型的装配关系完全和实物一致，所有活动部件的运动行程都和实测值匹配，做运动仿真的时候不会出现干涉或者行程不对的问题，不管是用来做设备方案的布局参考，还是用来出加工图纸做备件自制，都能直接用，不需要再花时间去核对结构尺寸。
