户外高架式瞭望值守狩猎塔结构设计

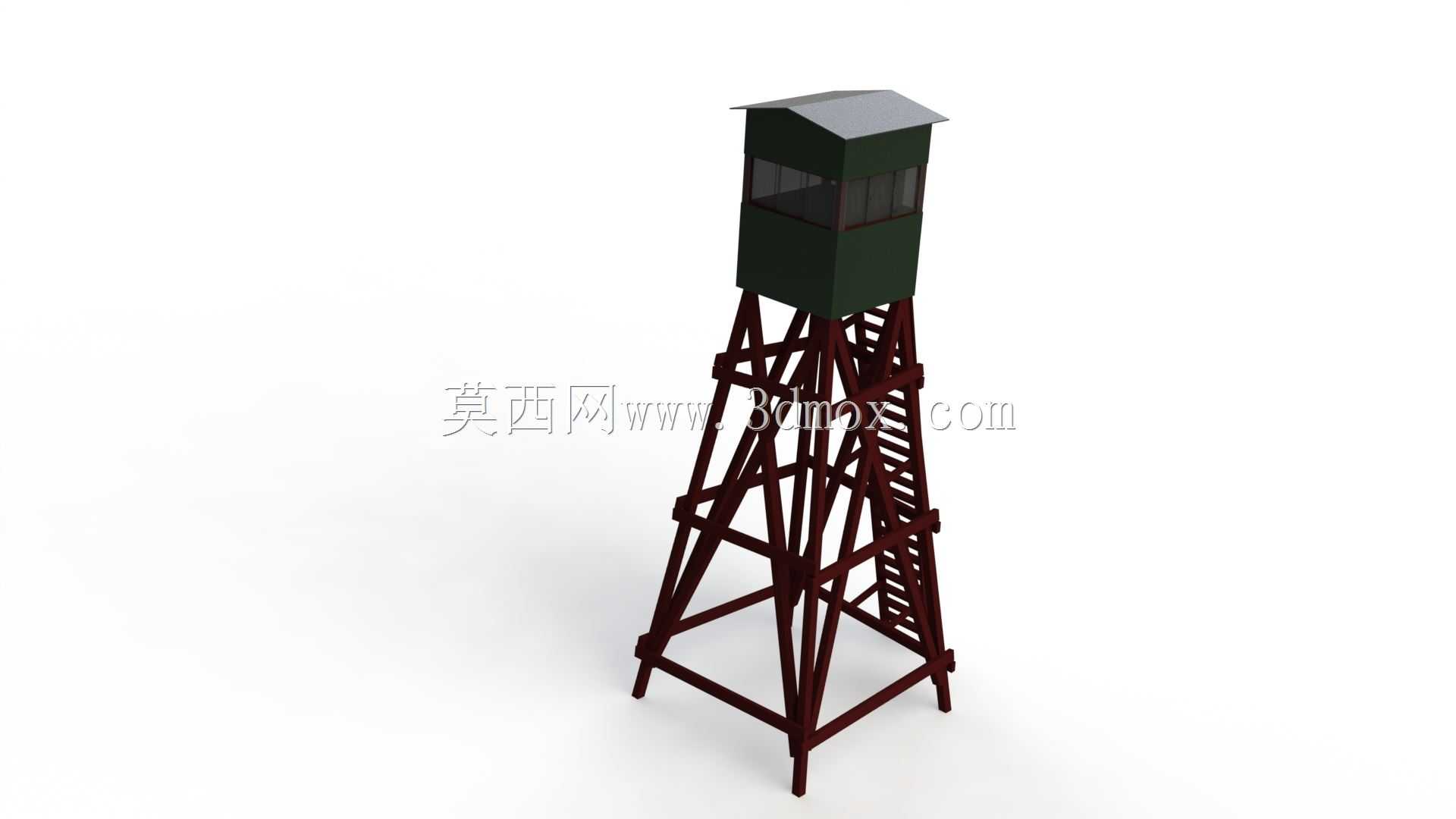

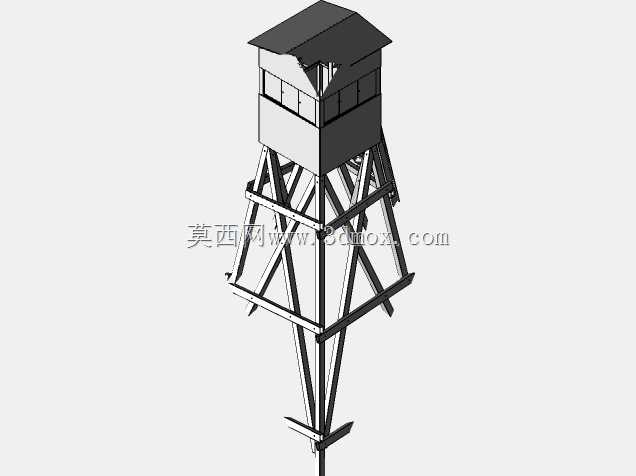

　　在野外狩猎作业、林区边界值守、户外临时观测点位的布设场景中，高架式狩猎塔是兼顾视野拓展与人员安全防护的核心设施，区别于地面临时隐蔽点位，其通过桁架式支撑结构将值守舱抬升至离地6米的高度，可有效规避地面植被遮挡、野生动物袭扰、低洼区域积水倒灌等实际问题，适配山地、林地、缓坡等多种复杂野外地形的布设需求。从实际使用逻辑出发，该狩猎塔的核心功能是为值守人员提供稳定的高位观测平台，顶部值守舱采用封闭围护结构，侧壁预留大面积观测窗口，既可以保证360度无遮挡的观测视野，也能在降雨、大风等恶劣天气下为值守人员提供遮蔽空间，舱顶采用斜顶设计，可快速排走雨水与落叶，避免顶部积水渗漏或长期积载造成结构腐蚀。支撑结构采用空间桁架设计思路，

　　主承力杆件采用等边角钢拼接而成，通过交叉腹杆的布置形成稳定的三角受力单元，在控制整体结构自重的前提下，最大化提升结构的抗侧移能力与竖向承载能力，可承受3-4名值守人员同时在舱内活动的载荷，同时可抵御野外常见的6-8级横向风载，避免结构出现晃动或失稳风险。塔架一侧集成了直爬梯结构，爬梯踏步采用防滑花纹钢板制作，每间隔300mm设置一处踏步，爬梯与主桁架采用螺栓刚性连接，人员上下时可直接抓扶桁架主杆件作为扶手，无需额外设置独立扶手结构，进一步简化整体构造，降低现场安装的复杂度。从安装边界来看，该狩猎塔底部采用四点式支脚结构，每个支脚预留地脚螺栓安装孔，布设时可根据现场地形调整支脚的垫高层度，适配坡度不超过15度的非平整地面，

　　若在软土地基布设，可在支脚下方垫设混凝土预制块扩大受力面积，避免长期使用后出现结构沉降。整体结构全部采用螺栓连接装配，无现场焊接工序，所有杆件均可在工厂预制完成后拆分运输，单根杆件长度不超过3米，可通过普通货运车辆转运至无铺装道路的野外点位，2-3名作业人员借助基础手动工具即可在半天内完成整体组装，无需大型吊装设备辅助，适配野外作业的交通与施工条件。在细节设计上，值守舱底部设置了防滑铺装层，舱门朝向爬梯顶端位置开设，人员登顶后可直接进入舱内，无需在塔架顶部做横向移动，降低高空作业的坠落风险；桁架所有杆件的连接节点均采用连接板加强，螺栓外露长度控制在2-3个螺距，避免尖锐凸起划伤作业人员；所有钢制构件表面均做防锈涂装处理，

　　可适应野外高湿度、强紫外线的使用环境，减少后期维护频次。不同于永久式混凝土瞭望塔，该狩猎塔可根据作业点位的变化快速拆解转运，重复利用率高，既可以用于狩猎活动中的定点观测值守，也可作为林区防火临时观测点、野外作业临时指挥点位、边境区域临时巡查值守点使用，结构冗余量充足，在不超出设计载荷的前提下，可根据实际使用需求在舱内加装通讯设备、观测仪器、临时休憩设施，拓展不同场景下的使用功能。设计过程中充分考虑了野外使用的各类极端工况，对桁架杆件的长细比、节点连接强度、整体抗倾覆能力都做了针对性校核，确保在人员活动、风载、轻微积雪载荷的共同作用下，结构变形量控制在安全范围内，不会出现异响、晃动过大等影响值守人员安全感的问题，同时整体结构没有复杂的异形构件，加工难度低，普通机械加工车间即可完成所有构件的预制生产，无需特殊加工设备，生产成本可控，适合批量预制后投放到各类野外作业场景使用。
