传统引水驱动式水磨水车结构设计

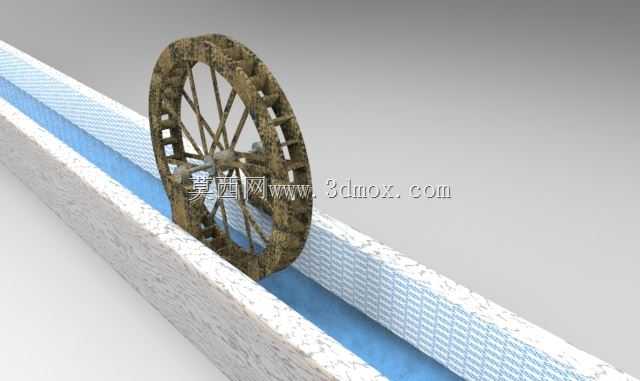

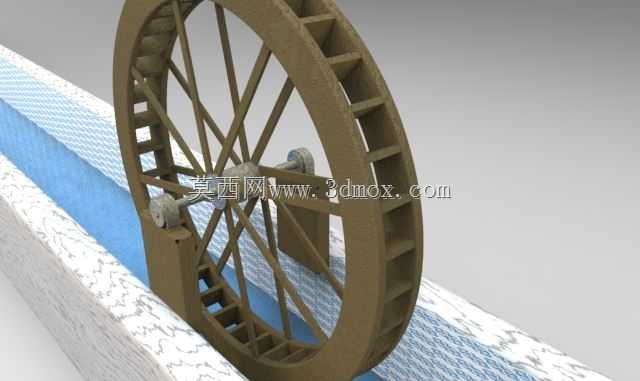

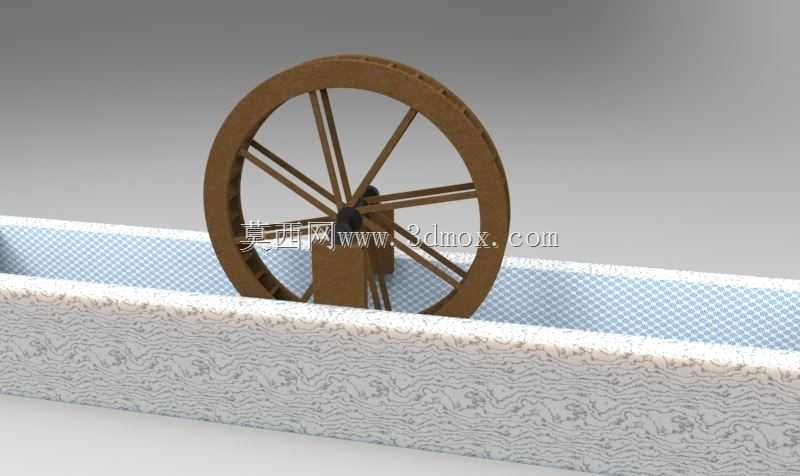

　　这类轮式水力驱动结构最早应用于传统粮油加工场景，依靠自然水流的动能推动轮体旋转，将水的势能与动能转化为旋转机械能，替代人力、畜力完成谷物研磨、提水灌溉等作业，即便在现代文旅场景、小型分布式水能利用项目中，这类结构依然有实际应用价值，既可以作为传统农耕文化展示载体，也能经过参数优化后适配低水头水流的能量转换需求。从结构设计逻辑来看，整个轮体采用辐条式支撑结构，轮缘均匀布置受水斗板，当水流从引水槽冲击斗板时，水流的冲击力会对轮轴形成持续扭矩，带动整个轮体绕固定轴匀速转动；支撑轮体的两侧支架采用立式安装结构，直接固定在引水渠的硬质基础上，安装时需要保证轮轴的水平度偏差控制在合理范围，避免轮体转动过程中出现偏磨、卡滞问题。

　　轮体的受水斗板采用倾斜角度设计，能够在接触水流时最大化承接水流冲力，同时在斗板转出水面时快速排空存水，减少轮体旋转的无用负载；辐条采用交叉排布形式，在保证整体结构刚度的前提下，尽可能降低轮体自身重量，减少转动惯量带来的能量损耗，让低流速水流也能驱动轮体正常运转。安装边界方面，这类结构需要匹配对应宽度的引水渠道，轮体下半部分浸入水流的深度需要控制在轮径的六分之一到四分之一区间，浸入过深会增大轮体转动的水阻，浸入过浅则无法获得足够的驱动力矩；两侧支架的安装基础需要做硬化处理，能够承受轮体满载转动时的径向载荷，避免长期运行出现基础沉降导致轮体偏移。实际应用中，这类结构的输出端可以通过齿轮副、连杆机构连接磨盘、舂米锤或者提水筒车，

　　根据不同的作业需求调整传动比，匹配对应的作业转速；如果应用在文旅景观场景，还可以在轮轴端加装小型发电模块，将转动能量转化为电能供给景观照明，实现景观效果与能源利用的结合。设计过程中需要重点考虑轮体的动平衡性能，每一块受水斗板的重量、安装角度都要保持一致，避免轮体高速转动时出现振动，传递到支架结构引发共振问题；轮轴与支架的连接位置需要配置自润滑轴承，减少长期户外运行的维护频次，适配潮湿、多泥沙的使用环境，避免泥沙进入转动副造成磨损加剧。从结构细节来看，轮缘的斗板与轮架采用可拆卸连接方式，当个别斗板被水流裹挟的杂物撞击损坏时，可以单独更换受损部件，不需要整体拆解轮体，降低后期维护成本；引水槽的出水端需要正对轮体斗板的受力位置，让水流以合适的角度冲击斗板，最大化水能利用效率，同时在引水槽前端设置简易拦污栅，阻挡水流中的树枝、大块石块冲击轮体，造成结构变形。
