分布式光伏发电用晶硅太阳能电池板结构

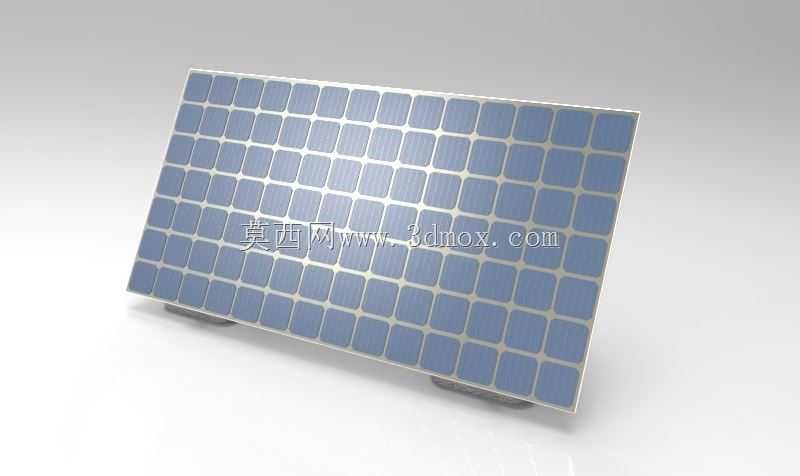

　　做光伏配套结构设计快八年，经手的分布式电站项目里，晶硅太阳能电池板的三维结构建模是前期方案排布、支架匹配校核最核心的基础环节，很多刚入行的结构工程师容易忽略组件本身的安装边界尺寸，做出来的支架排布要么留缝过大浪费屋面面积，要么间隙不足后期运维没有操作空间，甚至出现压块位置与组件边框安装孔错位的问题。这款常规单晶硅太阳能电池板的结构，完全按照市面主流量产60片串晶硅组件的实际结构还原，没有做夸张的外观简化，建模时特意把边框的铝合金型材截面、背板的层压结构、接线盒的安装位置都做了1:1的比例还原，方便做系统排布时直接调用，不用再反复核对组件样本的尺寸参数。

　　从实际应用场景来看，这类组件是目前工商业屋面分布式电站、户用屋顶光伏、村级扶贫电站、离网光伏供电系统里应用占比最高的型号，不管是彩钢瓦屋面的夹具固定、混凝土屋面的配重支架安装，还是地面电站的固定支架、跟踪支架适配，都需要精准的组件三维模型来做碰撞检查——比如做BIPV建筑光伏一体化设计时，组件的边框厚度直接决定了防水压条的选型，接线盒的出线方向会影响直流线缆的走线路径规划，要是模型里把接线盒位置做偏了，后期施工时很容易出现线缆长度不够、弯折半径不符合规范的问题。

　　从功能特性上来说，这款组件的结构设计完全匹配量产组件的实际受力逻辑，铝合金边框的壁厚、边框角码的连接位置、玻璃面板的层压厚度都按照行业通用标准做了还原，做结构受力仿真时可以直接赋予对应的材料属性，不用再额外修正模型结构。很多网上能找到的免费光伏板模型只做了个带格子的平板，连边框的安装卡槽都没做出来，做压块固定校核时根本没法判断压块的咬合深度是否满足抗风揭要求，要知道沿海地区的分布式电站，光伏组件的抗风揭能力直接决定了整个电站的运行安全，要是压块咬合深度不够，台风天很容易出现组件被掀飞的事故。

　　建模思路上，我没有采用整块实体拉伸的偷懒做法，而是先拆分组件的各个结构层：最外层的超白压花钢化玻璃、中间的EVA胶膜与晶硅电池片阵列、背面的TPT背板、四周的铝合金阳极氧化边框、背部居中的接线盒与线缆接头，每个部分的装配关系都和实际生产流程一致，电池片的栅线结构也做了简化还原，既保证了模型的视觉辨识度，又不会因为细节过多导致文件过大影响排布时的软件运行速度。做大型电站排布时，往往一个项目就要调用上百块组件模型，要是单个模型的面数太多，SolidWorks或者Revit里很容易出现卡顿，所以建模时特意对电池片栅线、边框倒角这些非核心受力结构做了轻量化处理，保证装配时的运行流畅度。

　　外形尺寸与安装边界是这个模型最实用的部分，整体长宽尺寸完全匹配主流60片组件的1650mm*992mm通用规格，边框厚度35mm，边框上的安装孔位距离组件边缘的尺寸、长边框与短边框上的安装孔间距都按照实际量产组件的参数做了定位，不管是用侧压块还是中压块固定，都能直接在装配体里匹配对应规格的压块模型，不用再反复测量孔位距离。背部接线盒的突出高度做了精准还原，做屋面贴装场景的设计时，可以准确核算组件背面与屋面的通风间隙，避免因为间隙不足导致组件工作温度过高、发电效率下降的问题——要知道晶硅组件的工作温度每升高1摄氏度，发电效率就会下降0.4%左右，足够的背部通风间隙是保证电站发电效率的重要设计细节，要是模型里没做接线盒的突出结构，很容易在设计时把组件与屋面的间隙留小，后期运行时组件散热不畅影响整体收益。

　　另外在做跟踪支架的适配设计时，组件的重心位置也是需要重点考量的参数，这个模型的各个结构层都赋予了对应材料的密度属性，直接在软件里就能查询到准确的重心坐标，方便做跟踪支架的转动轴受力校核，避免出现组件安装后重心偏移导致跟踪电机负载过大、转动卡顿的问题。很多新手做光伏支架设计时只考虑组件的重量，忽略重心位置与转动轴的匹配度，做出来的跟踪支架运行时风阻受力不均，长期运行很容易出现转轴磨损、电机过载烧毁的故障。

　　做离网光伏系统的设计时，这个模型也能直接用来做支架的倾角校核，根据项目所在地的纬度调整组件的安装倾角，直接在装配体里模拟不同季节的太阳高度角，检查组件前后排的阴影遮挡距离，避免因为遮挡导致组件热斑效应，影响组件使用寿命。要知道热斑效应是晶硅组件损坏的最主要原因之一，前期设计时的阴影校核不到位，后期运行时被遮挡的电池片会从发电单元变成负载消耗其他电池片产生的电能，局部温度过高甚至会烧坏背板引发火灾，精准的三维模型能在设计阶段就把这类风险排查掉，不用等到现场施工完才发现问题返工。
