商用场所自动扶梯三维结构设计

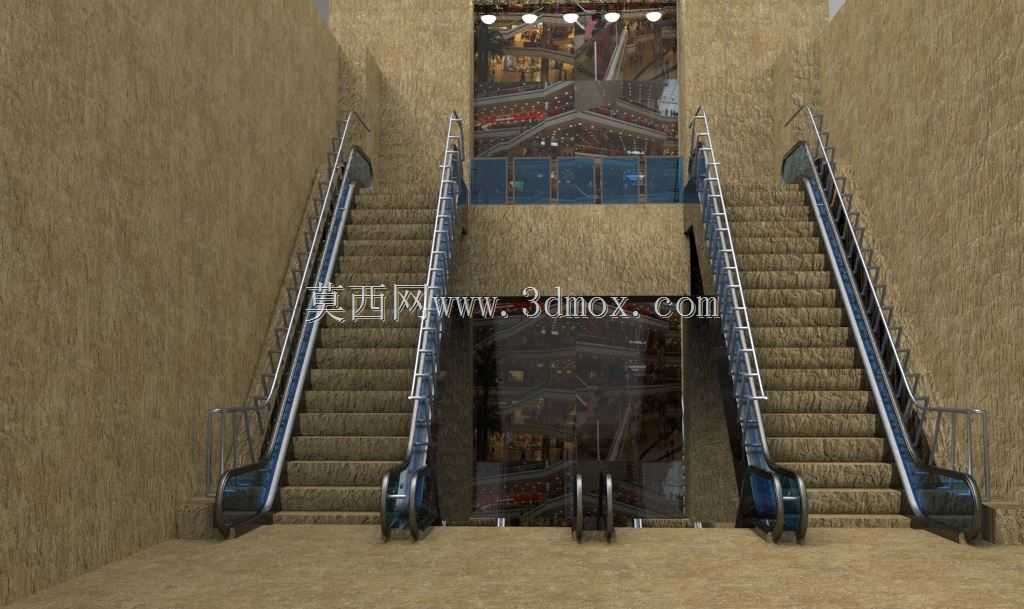

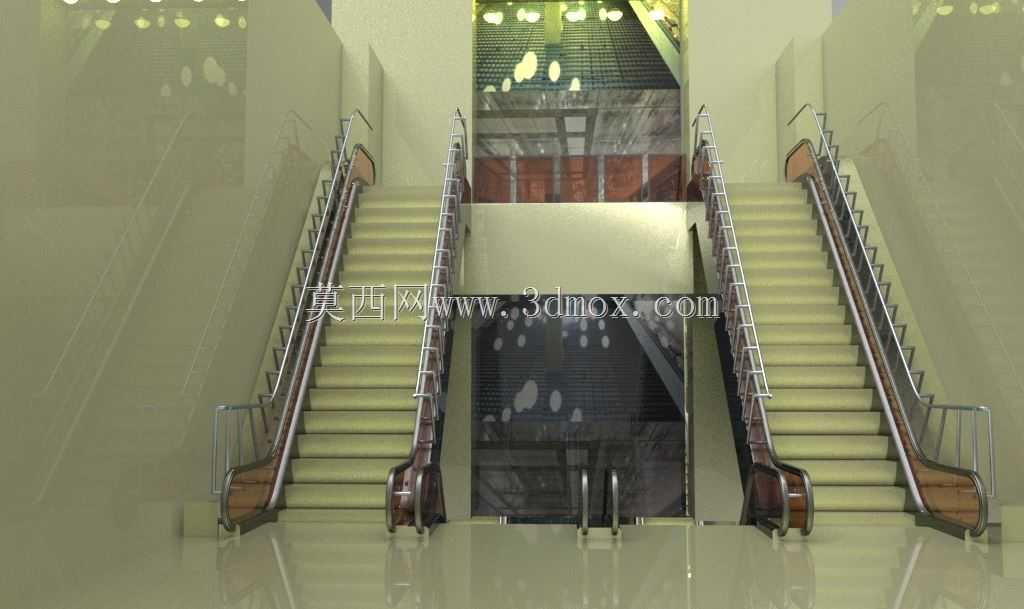

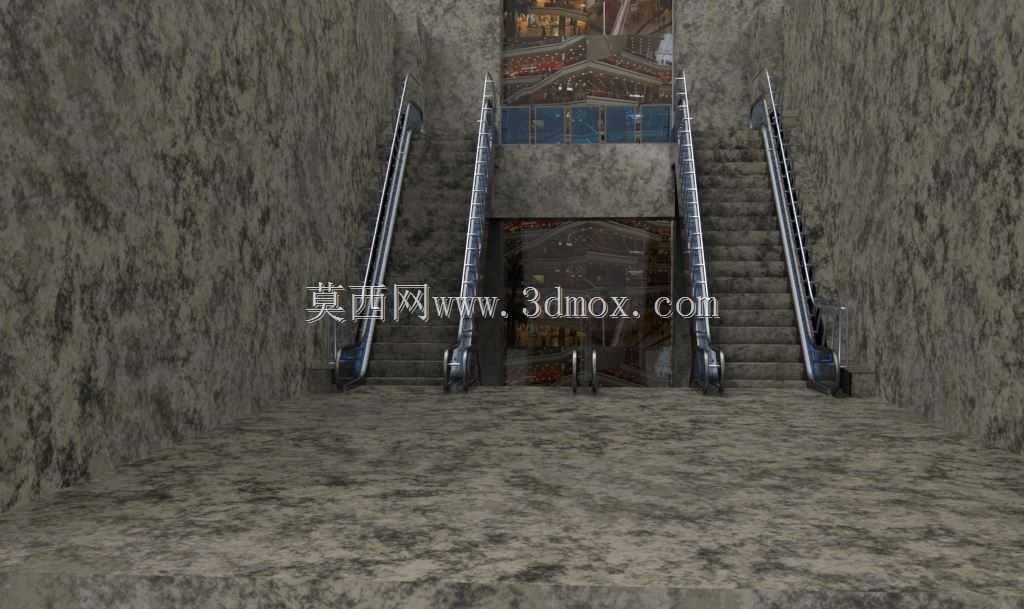

　　做商用载客输送设备结构设计这些年，自动扶梯的三维建模始终是绕不开的专项，这类设备和垂直电梯的应用逻辑完全不同，核心是承担大流量连续载客的输送需求，尤其是在多层商业综合体、购物中心这类场景里，扶梯的布置直接决定了人流动线的顺畅度，不像垂直电梯是批次载客，扶梯可以实现不间断的人员输送，哪怕高峰期也能保持稳定的通行效率，不会出现批次等待的拥堵问题。

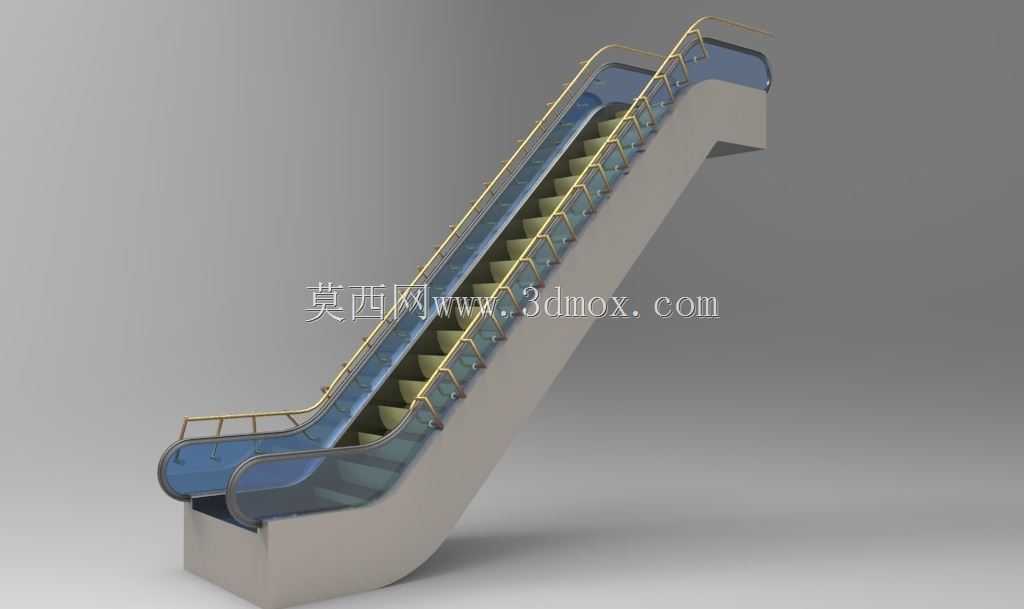

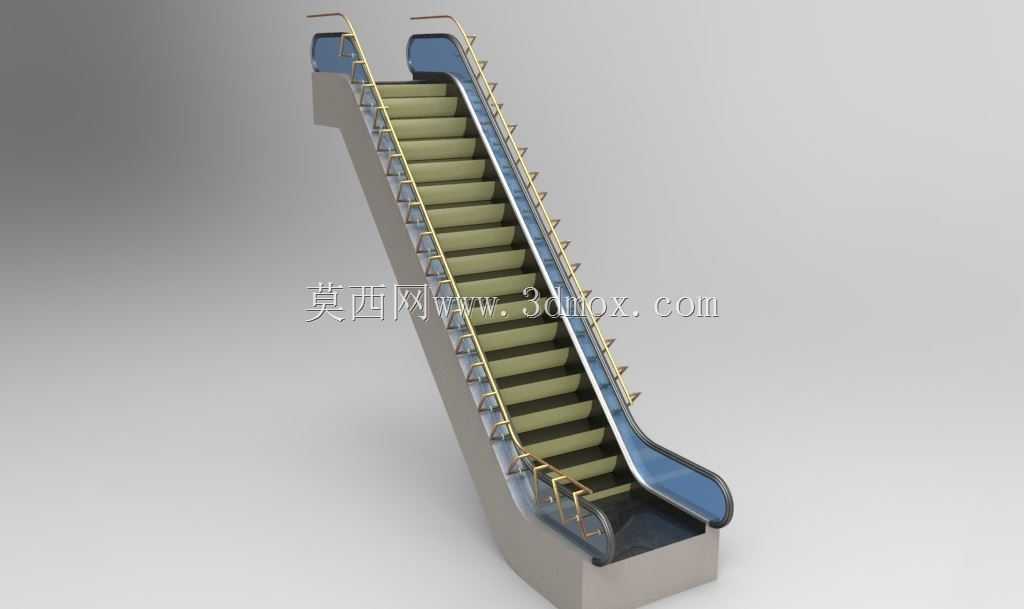

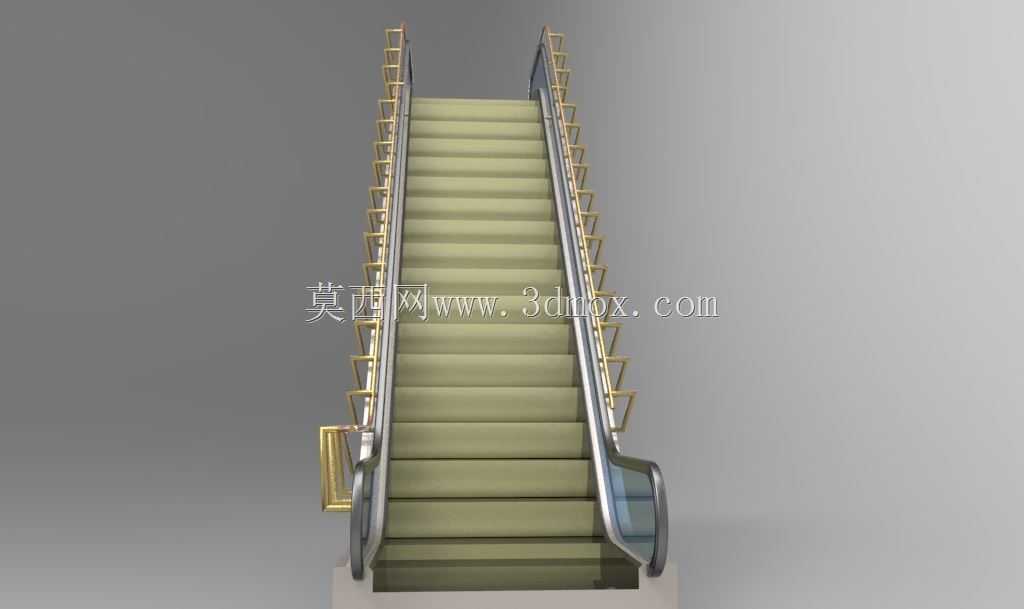

　　这次建模的扶梯结构，首先要匹配商场的常规层高参数，建模时先敲定的是梯级的运行倾角，行业通用的30度倾角是兼顾占地空间和乘坐舒适度的最优选择，倾角过大会提升乘客的站立恐惧感，过小则会大幅拉长扶梯的水平投影长度，挤占商场的营业面积。梯级的尺寸严格按照载客安全要求设定，单级梯级的踏面宽度满足双人并排站立的需求，梯级的踢面高度和踏面深度做了匹配，保证乘客上下梯时的步幅自然，不会出现踏空或者抬脚过高的不适感。

　　从结构组成来看，建模时拆分了几个核心模块：梯路系统是整个扶梯的核心骨架，包含了梯级链条、导轨群组、上下转向壁，梯级链条的张紧结构在建模时做了细节还原，要保证长期运行下链条不会出现松脱跳齿的问题，导轨群组分为工作轨和返回轨，分别对应梯级载客运行和返程的路径，上下端的转向壁曲率做了平滑过渡处理，避免梯级转向时出现卡顿或者晃动。扶手带系统的建模也做了完整还原，扶手带的运行速度和梯级速度保持严格同步，偏差控制在安全规范要求的范围内，扶手带的驱动轮、张紧轮、导向轮组都按照实际装配位置排布，扶手带的护壁板采用透明钢化玻璃的结构，既符合商场的通透装修风格，也方便运维人员观察内部运行状态，裙板和梯级之间的间隙严格控制在安全阈值内，避免出现衣物、鞋带被卷入的风险。

　　建模时也充分考虑了安装边界的问题，扶梯的上下端支撑点分别落在上下楼层的承重梁上，建模时预留了支撑预埋件的安装位置，扶梯的桁架结构采用分段式设计，方便进场运输和现场拼装，毕竟商场的施工通道往往尺寸有限，整体桁架很难直接运到安装点位，分段式的桁架可以通过货梯或者施工通道转运，现场拼接后再做精度校准。桁架的内部预留了控制线路、安全检测元件的安装空间，包括梯级缺失检测、扶手带速度检测、裙板防夹检测、梳齿板异物检测这些安全元件的安装位都在模型里做了预留，方便后续电气设计人员直接套用排布线路。

　　从实际使用场景出发，这类扶梯的运行方向可以根据商场的人流高峰时段灵活调整，比如早高峰可以设置为全部上行，快速把入口的客流输送到高楼层，晚高峰则调整为下行，快速疏导离场客流。建模时也考虑了日常运维的便利性，扶梯的上下端机舱都预留了足够的检修空间，运维人员可以打开盖板直接接触到驱动主机、张紧装置这些核心部件，不需要拆解过多的外围结构，梯级的拆卸结构也做了快拆设计，单个梯级出现损坏时可以快速更换，不需要长时间停梯影响商场运营。

　　外形设计上，扶梯的扶手带出入口做了圆滑的防夹处理，端部的装饰盖板和商场的装修风格可以适配，梳齿板采用带齿的防滑结构，和梯级的齿槽精准啮合，避免乘客的鞋跟、小物件被卡在梯级和端部平台的缝隙里。整个模型的结构完全按照实际生产装配的逻辑搭建，没有做简化处理，不管是做结构受力校核、安装模拟还是运维培训，都可以直接复用，对于刚接触商用输送设备设计的工程师来说，也能通过这个模型清晰理解自动扶梯的层级装配关系，理清各个部件之间的运动配合逻辑，避免设计时出现干涉或者安全距离不足的问题。
