GR24/28星形弹性联轴器结构设计

　　在各类工业传动系统的轴系连接场景中，弹性联轴器是补偿两轴相对偏移、缓冲吸振的核心传动部件，本次呈现的GR24/28星形弹性联轴器，是中小功率传动场景中应用极为广泛的一款挠性连接结构。从实际应用场景来看，这类联轴器常被布置在伺服电机、步进电机输出端与滚珠丝杠、减速器输入端之间，覆盖数控加工设备进给轴、自动化输送线驱动端、小型包装机械传动组、纺织机械罗拉驱动单元等对传动精度、缓冲性能有明确要求的工位，能够在频繁正反转、启动扭矩波动较大的工况下，有效降低轴系冲击载荷对两端核心部件的损伤。

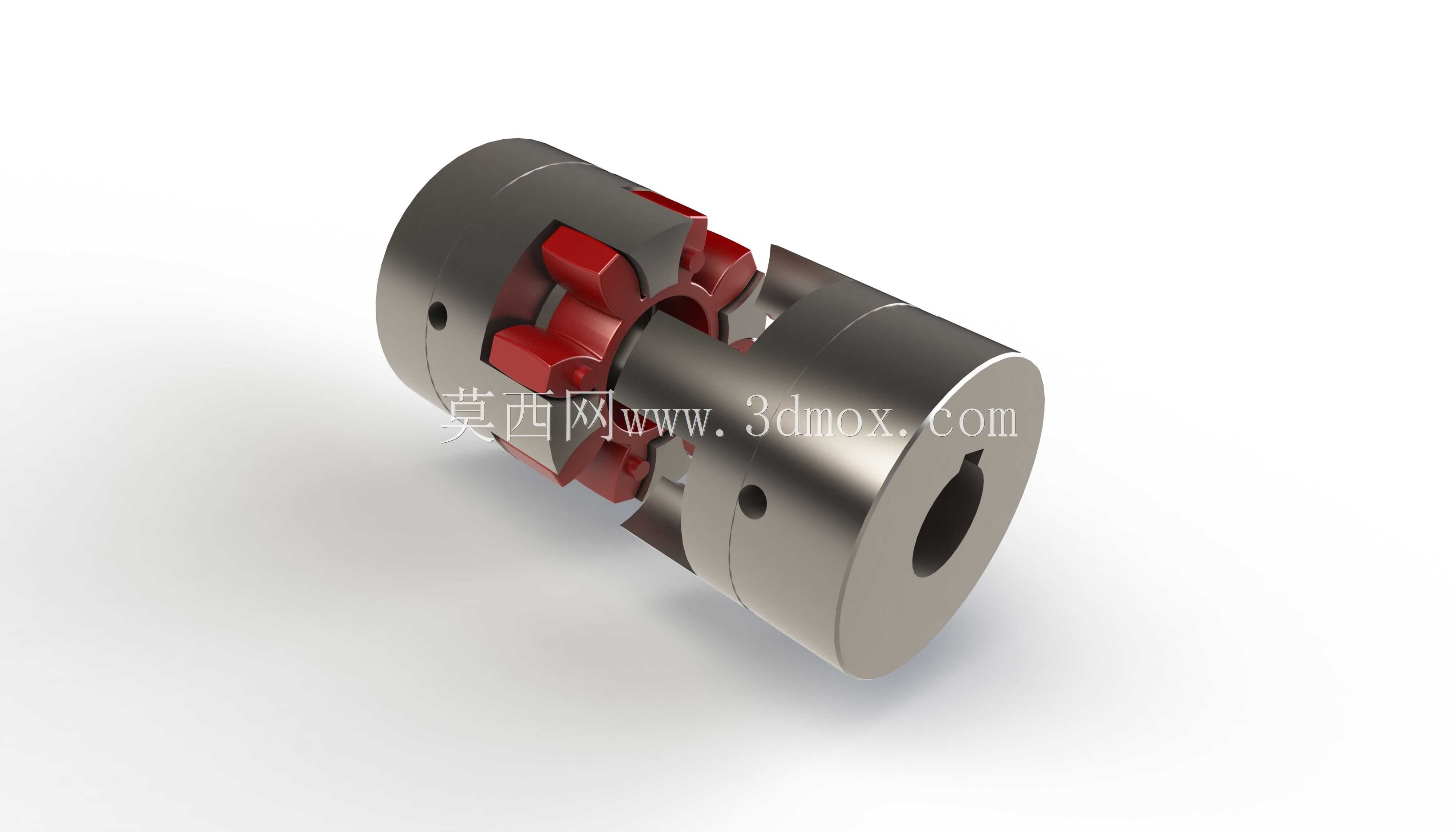

　　从功能特性层面拆解，这款联轴器依靠中间的红色星形弹性体实现扭矩传递，金属端爪与弹性体的瓣状结构完全嵌合，不存在传动间隙，相比传统的凸缘联轴器，它可以补偿两轴间存在的径向、角向以及轴向安装偏差，避免因安装对中精度不足导致的轴承额外磨损、轴系振动超差问题；弹性体本身采用聚氨酯材质，具备良好的耐磨与耐疲劳性能，在额定扭矩范围内可长期稳定工作，当传动系统出现过载时，弹性体首先发生破坏，能够切断扭矩传递路径，保护后端的精密传动部件不受损坏，相当于在传动链中集成了简易的过载保护功能。

　　设计思路上，这款联轴器的两个金属半体采用对称结构设计，端爪数量与星形弹性体的凹槽数量完全匹配，每个爪型受力面做了圆弧过渡处理，避免应力集中导致的金属端爪断裂；半体中心的轴孔采用标准公差加工，侧面布置的紧定螺钉孔用于安装锁紧螺钉，实现与电机轴、从动轴的无键固定，部分工况下也可根据需求加工键槽，适配更大扭矩的传递需求。金属半体的外圆做了倒角处理，既可以去除加工毛刺避免安装划伤，也能在装配时起到导向作用，方便弹性体的嵌入安装。

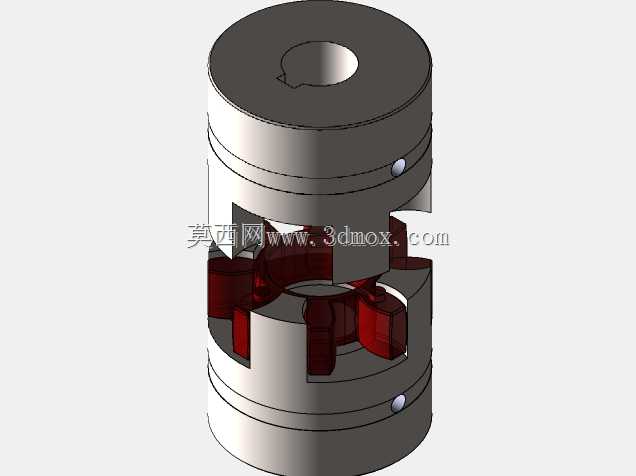

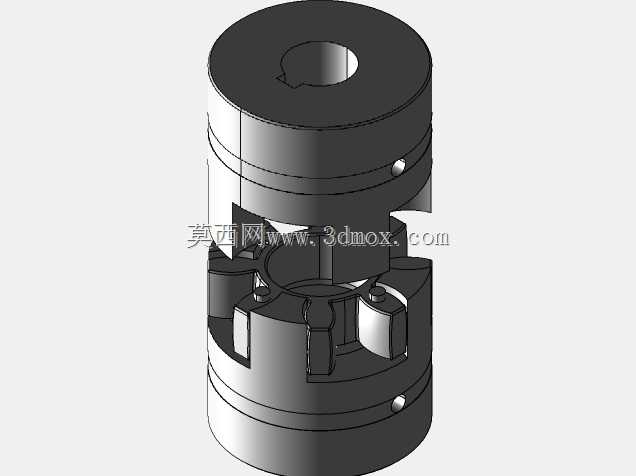

　　从安装边界与尺寸参数来看，GR24/28规格的联轴器外径为28mm，总长度适配常规24mm的安装间距，两端轴孔可根据实际选型需求加工不同直径的光孔，覆盖常见的6mm、8mm、10mm、12mm等中小直径电机输出轴尺寸；安装时需要保证两轴的径向偏移量不超过0.1mm，角向偏差不超过1度，轴向预留1-2mm的窜动间隙，避免弹性体被过度挤压产生额外的轴向力。在三维建模过程中，金属半体的爪型曲面与弹性体的接触面做了贴合度校验，保证装配后不存在干涉问题，紧定螺钉的沉孔深度也做了适配，确保螺钉锁紧后端面不超出半体外圆，不会在高速旋转时产生额外的风阻与动平衡问题。

　　实际选型应用中，这款联轴器的额定扭矩适配0-25N·m的传动场景，最高允许转速可达10000rpm以上，完全满足中小功率伺服传动系统的转速要求；相比梅花联轴器，星形弹性体的受力瓣数更多，单位面积承受的压应力更小，使用寿命更长，同时弹性体的更换更为便捷，不需要完全移动两端的传动设备，只需要将两个半体向两侧拨开一定距离，即可取出磨损的弹性体完成更换，大幅降低设备维护的停机时间。在建模细节处理上，金属半体的表面做了氧化处理的质感还原，紧定螺钉的内六角结构、轴孔的加工纹理都做了对应呈现，弹性体的材质质感也做了区分，能够直接用于装配仿真、设备说明书渲染、干涉检查等工程场景，帮助设计人员在整机设计阶段完成轴系布局的校验，避免实际装配时出现尺寸干涉、安装空间不足的问题。
