CNC机床用200kg负载悬臂式工件提升臂

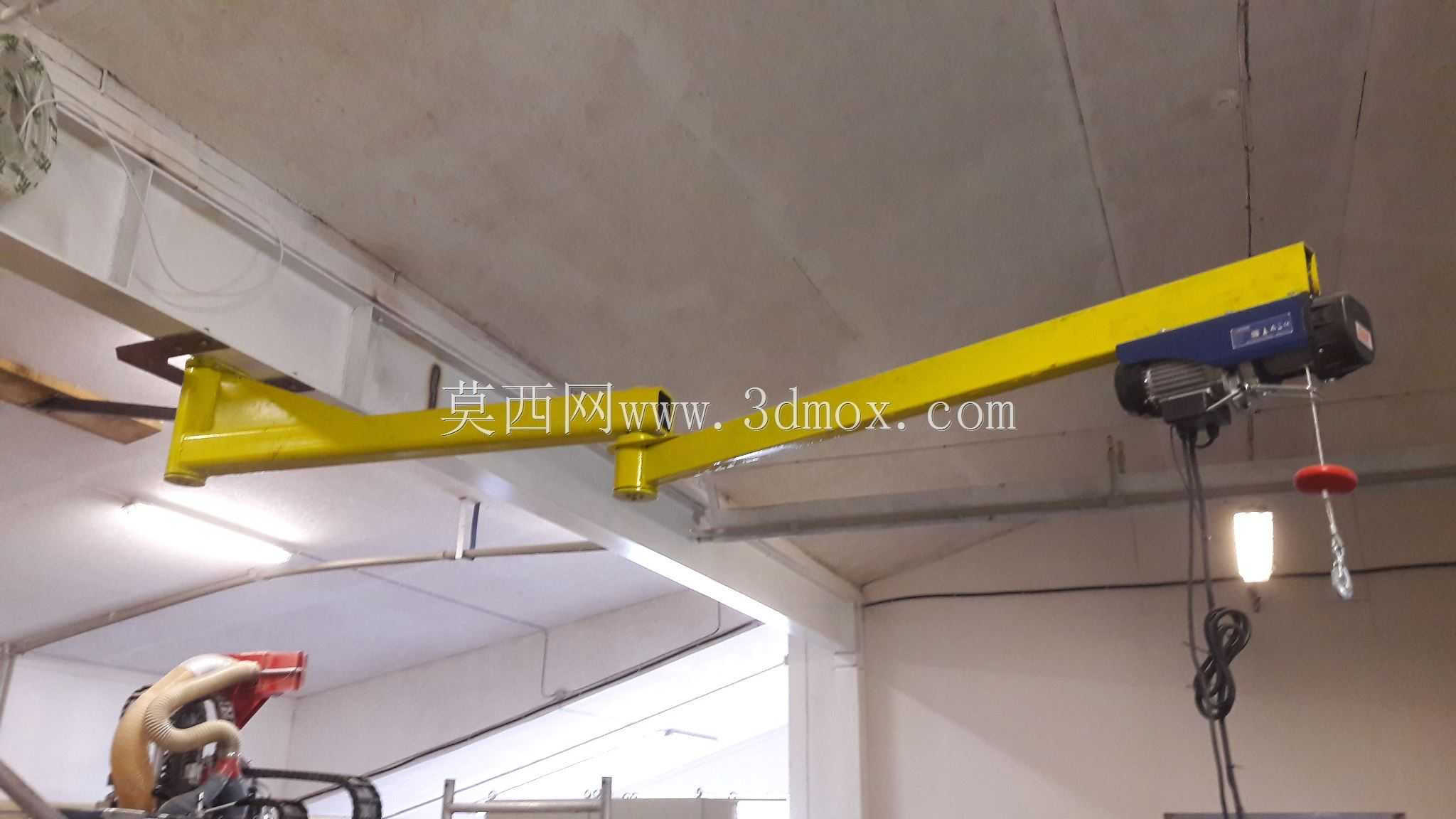

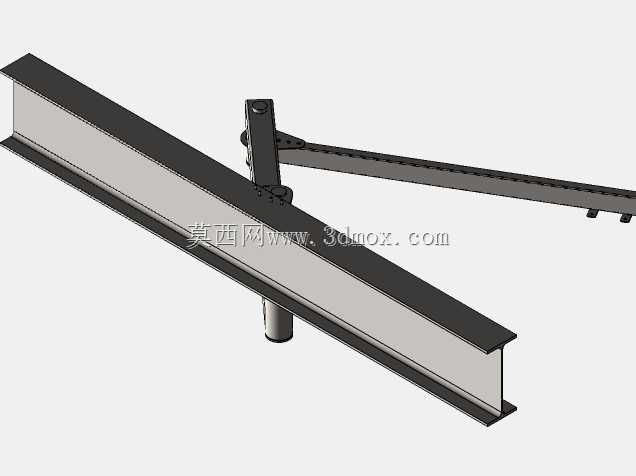

　　在精密机加工车间的日常生产流程里，重型工件的上下料转运一直是影响加工节拍、降低操作人员劳动强度的核心痛点，尤其是单重接近200kg的金属坯料、半成品工件，单纯依靠人工抬放不仅效率低下，还存在磕碰工件、砸伤操作人员的安全隐患，这款配套CNC加工设备使用的悬臂式提升臂，正是针对这类场景开发的机加工辅助作业部件。从实际安装适配的角度来看，该提升臂采用顶部工字梁挂载的安装形式，安装时需要在机床上方的厂房承重梁或者专用设备机架上固定横向工字轨道，轨道的跨度需要匹配提升臂的回转半径，预留足够的水平活动空间，避免臂体回转时与机床防护门、周边刀具架、料架产生干涉；垂直方向上，主立柱的高度需要结合机床工作台面高度、操作人员作业舒适高度进行调整，

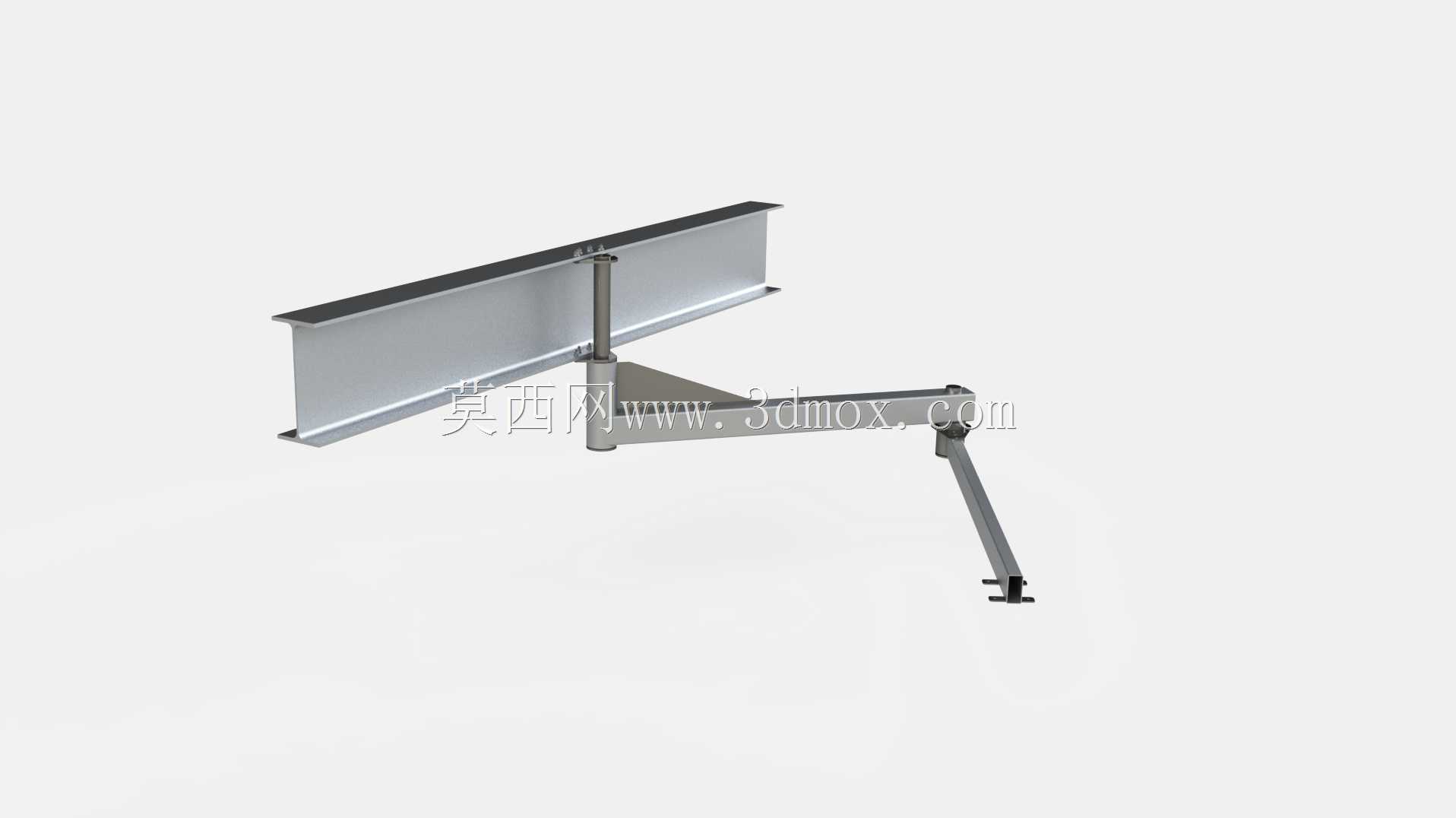

　　保证末端吊具能够顺利到达工作台装夹位置，同时在最低位置时不会与地面、机床排屑装置产生碰撞。结构设计上，这款提升臂采用多段铰接的悬臂结构，主立柱通过回转支承与顶部挂载座连接，可实现360度水平回转，第一段水平臂与主立柱之间采用铰接连接，可在垂直平面内做小幅度俯仰调整，第二段延伸臂与第一段臂体同样采用铰接结构，进一步扩大作业覆盖范围，末端的垂直吊臂带有可伸缩调节结构，能够适配不同高度的工件取放需求，臂体的各个铰接位置都加装了阻尼衬套，既可以保证臂体移动时的顺滑度，又能在无外力作用时保持臂体位置稳定，不会出现自行滑移的问题。从功能特性来看，这款提升臂额定承载能力为200kg，完全覆盖常规CNC加工中常见的钢坯、铝块、

　　模具钢等工件的重量范围，作业时操作人员只需要将末端吊具与工件上的吊装孔或者专用吊具连接，轻轻推动臂体就可以将工件从料架位置移动到机床工作台上方，对准装夹位置后缓慢下放即可完成上料，加工完成后也可以用同样的方式将成品工件吊离工作台转运到料架或者周转车上，整个过程单人即可操作，相比传统人工抬放的方式，上下料时间可以缩短40%以上，同时避免了人工搬运过程中工件磕碰机床导轨、工作台面的问题，也降低了操作人员的腰部劳损、砸伤等职业伤害风险。设计思路上，这款提升臂没有采用复杂的电动或者液压驱动结构，完全依靠铰接结构的阻尼平衡与人力辅助操作，结构简单可靠，后期维护成本极低，不需要布设电缆、液压管路，不会因为车间的切削液、

　　金属粉尘影响驱动部件的使用寿命，非常适合机加工车间复杂的作业环境；臂体全部采用型钢焊接后去应力处理，关键铰接轴采用调质合金钢加工，保证长期重载使用下不会出现结构变形、铰接松旷的问题，各个转动位置都加装了防尘密封结构，避免金属切屑、粉尘进入铰接面造成磨损卡滞。在实际选型适配的时候，需要提前核算安装位置的顶部承重能力，保证挂载点的承重能够满足提升臂自重加最大负载的总重量要求，同时要根据机床的操作面宽度、料架的摆放位置确定悬臂的总长度，保证臂体伸展后能够覆盖所有需要取放工件的位置，不会出现作业盲区；如果是配套不同型号的CNC设备使用，还可以根据实际安装空间调整主立柱的高度、各段悬臂的长度，在保证结构强度的前提下适配不同的作业场景，除了CNC机床上下料之外，这款提升臂也可以用于小型装配工位的重型零件转运、检测工位的工件上下料等类似场景，只需要更换末端的吊具形式，就可以适配不同形状、不同吊装方式的工件取放需求。
