金属折弯安装固定卡扣钣金件

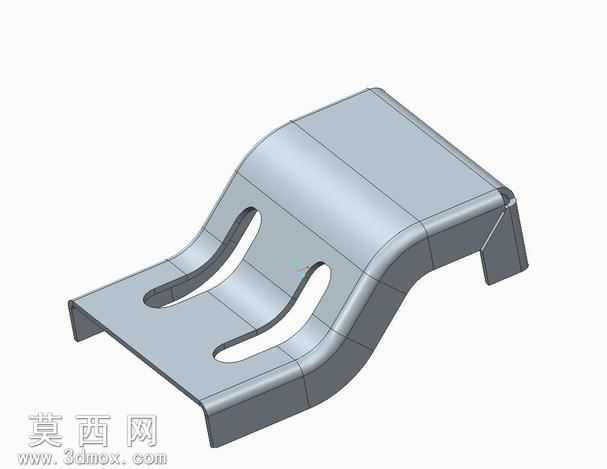

该作品为金属材质的折弯固定卡扣钣金件，采用三维参数化建模方式完成全流程设计，建模过程严格遵循钣金加工工艺规范，首先绘制基础平板的草绘轮廓，精准定位两个对称长圆形安装腰型孔的位置与尺寸，确保腰型孔的长度、宽度、端部圆弧半径完全匹配安装调节的行程需求，孔边距预留足够的钣金冲压余量，避免加工过程中出现开裂、变形问题。完成基础平板特征后，按照卡扣的安装适配弧度依次创建多段折弯特征，每一段折弯都精准设置折弯半径、折弯角度、折弯扣除参数，还原真实钣金冲压折弯后的形态，保证卡扣与被连接件的贴合面完全匹配，不会出现装配干涉问题。建模过程中同步创建了卡扣端部的止挡折边特征，折边的高度、角度经过反复校核，既能够实现安装后的限位防脱功能，又不会额外占用过多装配空间。材质设置上选用了常用的冷轧钢板材质参数，渲染阶段赋予模型均匀的哑光金属质感，还原真实五金冲压件经过表面处理后的视觉效果，结构上采用一体化钣金冲压成型设计，无额外拼接部件，整体结构强度高，两个腰型孔可实现安装位置的微调，适配一定范围内的安装公差，多段折弯形成的弹性结构能够在卡入安装位后提供持续的压紧力，保证连接的稳固性。设计思路围绕低成本、易加工、高可靠性的五金配件需求展开，全程规避了不利于冲压加工的尖锐内角、过小折弯半径等工艺缺陷，所有特征均可通过常规钣金下料、冲孔、折弯工序完成加工，无需特殊定制工装，能够直接对接生产加工环节，可用于设备内部线束固定、薄板件连接、装饰件卡装等多种场景，模型的所有尺寸参数均可根据实际安装需求进行快速调整，具备良好的设计复用性。
