参数化圆柱螺旋压缩弹簧三维设计作品

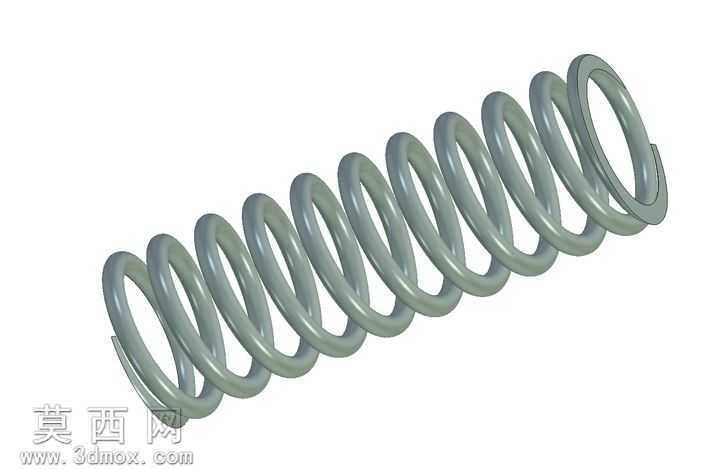

本作品为参数化圆柱螺旋压缩弹簧的三维建模成果，建模过程依托参数化设计逻辑搭建，全程以可驱动的尺寸参数作为建模核心，将弹簧的线径、中径、有效圈数、支撑圈数、自由高度、节距等核心性能尺寸全部设置为可编辑变量，使用者仅需调整对应参数数值，即可快速生成不同规格、不同性能参数的同类型弹簧模型，无需重复从零开始搭建建模流程，大幅提升同类零件的设计迭代效率。建模阶段首先绘制弹簧两端支撑圈的闭合轮廓路径，通过螺旋线指令生成主体螺旋扫掠路径，对路径两端进行过渡相切处理，避免扫掠后出现棱边断裂、曲面不连续的问题；随后以圆形截面沿整合完成的连续路径进行扫掠，生成弹簧的基础实体，对两端支撑圈的端面进行平面切削处理，保证弹簧两端支撑面平整，符合实际加工与装配的使用要求。材质渲染阶段选用常规弹簧钢的材质表现，还原金属弹簧特有的哑光银灰色金属质感，调整材质的粗糙度、反射率参数，模拟弹簧经过表面处理后的细腻磨砂金属效果，避免过度反光造成的结构辨识度下降，同时通过柔和的环境光影布置，清晰呈现每一圈簧圈的轮廓边界、螺旋升角角度以及相邻簧圈的间隙分布，让模型的结构特征一目了然。结构设计上严格遵循圆柱螺旋压缩弹簧的通用设计规范，两端设置并紧磨平的支撑圈，保证弹簧在受压时受力均匀，不会出现偏载歪斜的问题；主体有效圈的节距设置均匀，在参数调整时可同步关联节距与自由高度、有效圈数的数学关系，避免参数修改后出现模型报错、结构失真的情况。整个建模过程完全贴合机械零件设计的实际逻辑，所有参数关联均符合弹簧设计的工程计算公式，模型可直接用于装配验证、力学仿真前的模型准备，也可作为参数化设计的学习案例，帮助使用者掌握参数化建模中变量关联、特征联动的核心技巧，理解弹性类零件的建模思路与结构设计要点。
