真实尺寸VGA转接头三维建模设计

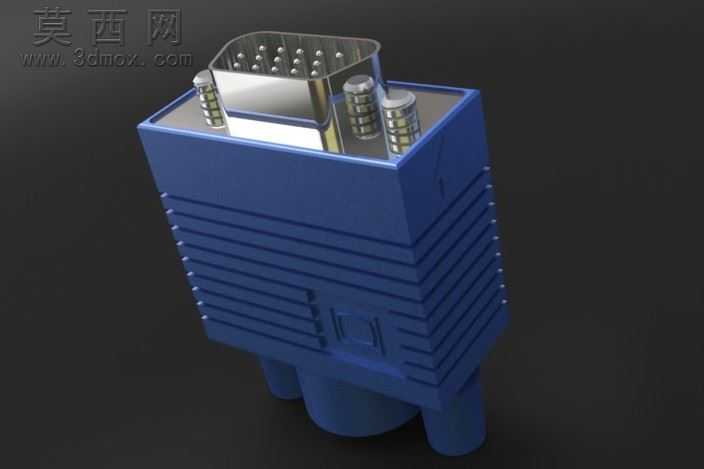

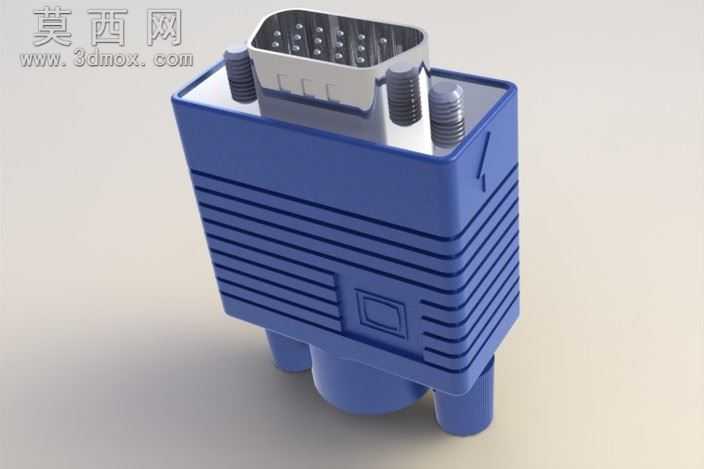

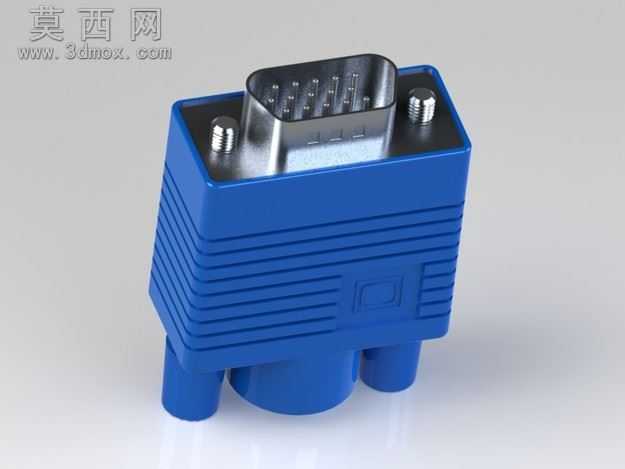

本模型为VGA适配器三维建模作品，建模全程以真实量产VGA转接头的实测尺寸为基准，还原了该类接插件的完整结构与外观细节。建模过程中首先对真实VGA适配器的各部分尺寸进行测绘校准，先搭建整体轮廓框架，将适配器分为金属插接头、绝缘塑壳、尾部出线结构三个核心模块分别构建。金属插接头部分精准还原了VGA接口的15针排布结构，插针的间距、凸起高度、金属屏蔽壳的包边结构、两侧固定螺丝柱的螺纹细节都做了精细化处理，螺纹部分采用真实螺旋扫描特征生成，而非贴图模拟，保证结构尺寸的可参考性。绝缘塑壳部分还原了外壳的防滑横纹设计、侧面的标识凸点、壳体的分模线细节，外壳的壁厚、内部卡扣结构都按照真实注塑件的工艺要求设计，还原了注塑外壳的拔模斜度，避免出现不符合生产工艺的直角结构。尾部出线结构还原了线缆护套的弧度、出线口的收紧结构，适配常规VGA线缆的外径尺寸。材质渲染阶段，金属插接头部分采用哑光镀镍金属材质，调整了金属粗糙度与反射参数，还原真实VGA接头的金属质感；塑壳部分采用深蓝色哑光硬质塑料材质，添加了细微的塑料颗粒质感，避免塑料材质过于光滑失真；固定螺丝采用镀锌金属材质，还原螺丝表面的细微加工纹理。整体渲染采用柔和的影棚布光，多角度呈现适配器的结构细节，既保证外观展示的真实感，也保留了内部结构的可编辑性。设计过程中优先保证各装配部位的尺寸匹配，金属接头与塑壳的装配间隙、螺丝柱与螺丝的配合尺寸都经过反复校验，模型可用于电子接插件的结构教学、产品外观展示、装配模拟等场景，完整还原了民用VGA适配器的典型结构特征，没有对结构做简化省略，即便是塑壳内侧的加强筋结构、插针根部的固定胶位都做了还原，保证模型的结构完整性与尺寸参考价值。
