卡布莱袋自动化包装生产线三维结构

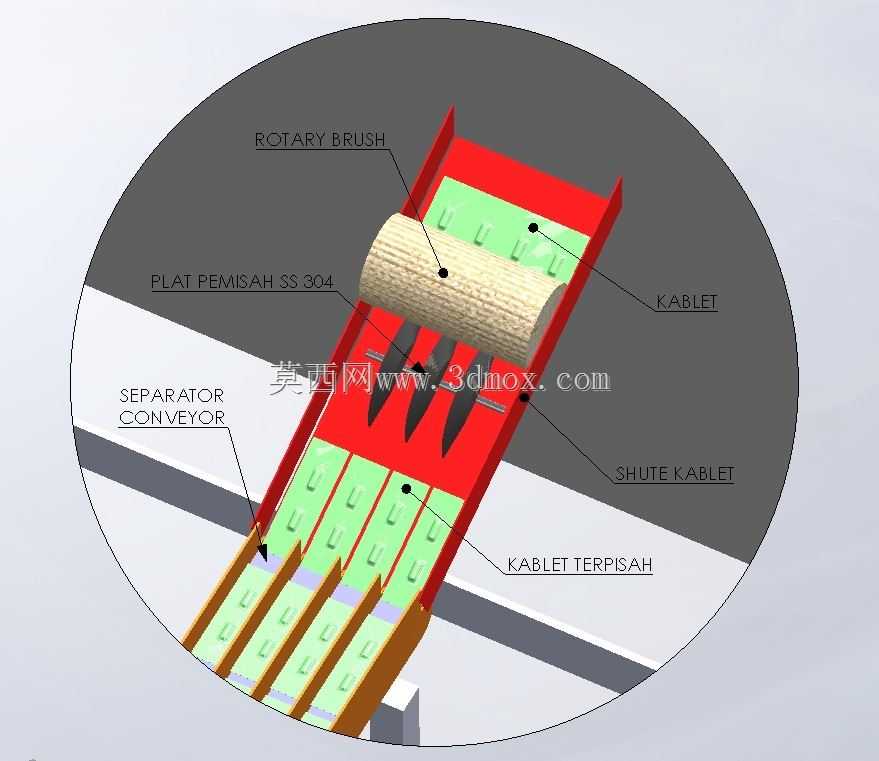

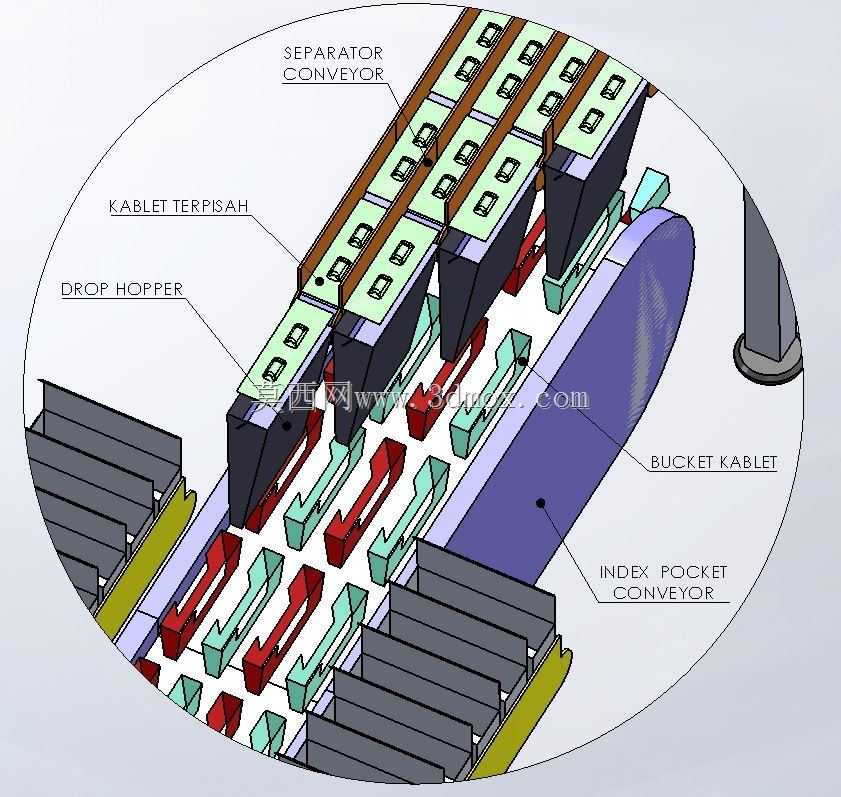

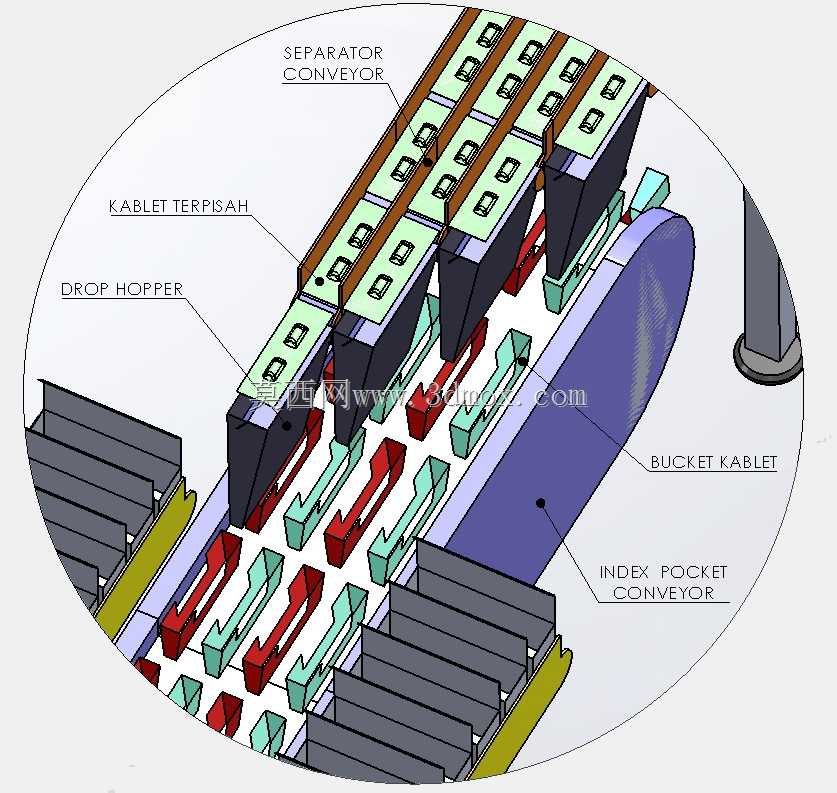

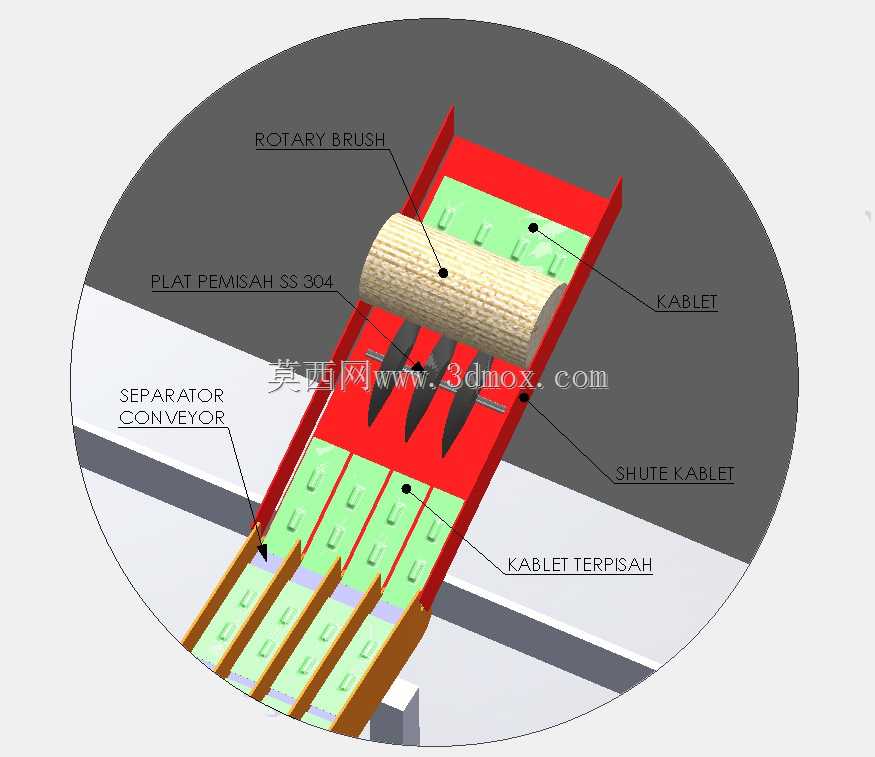

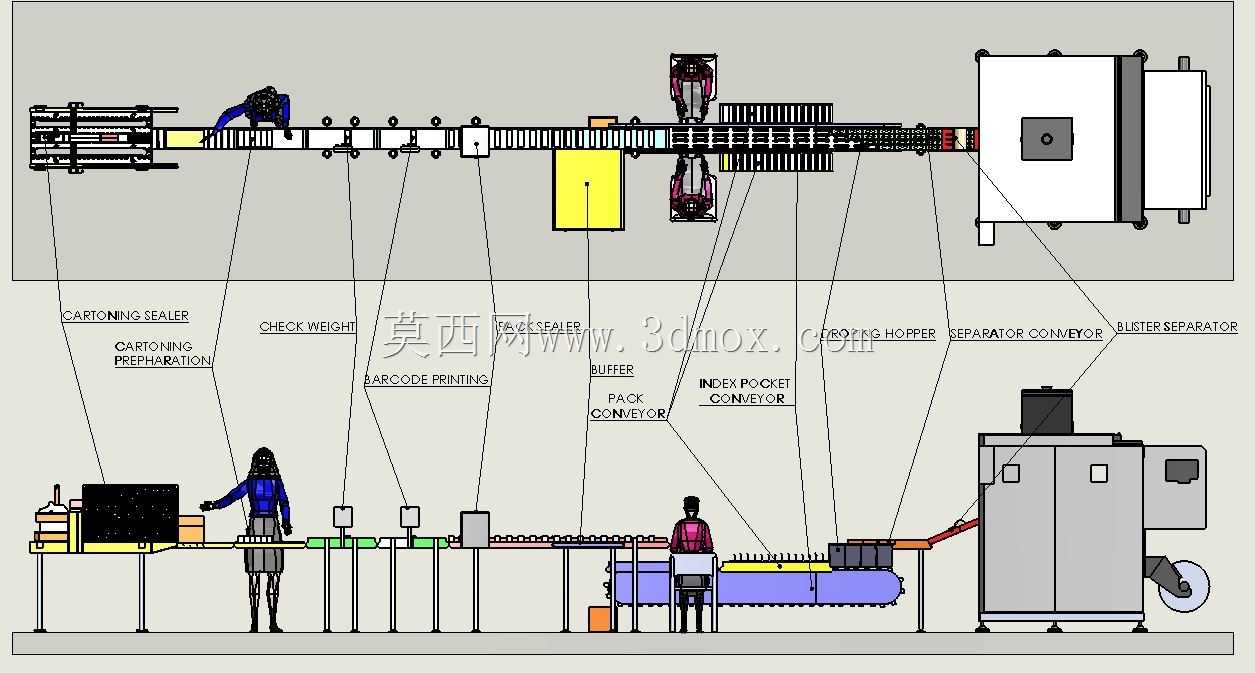

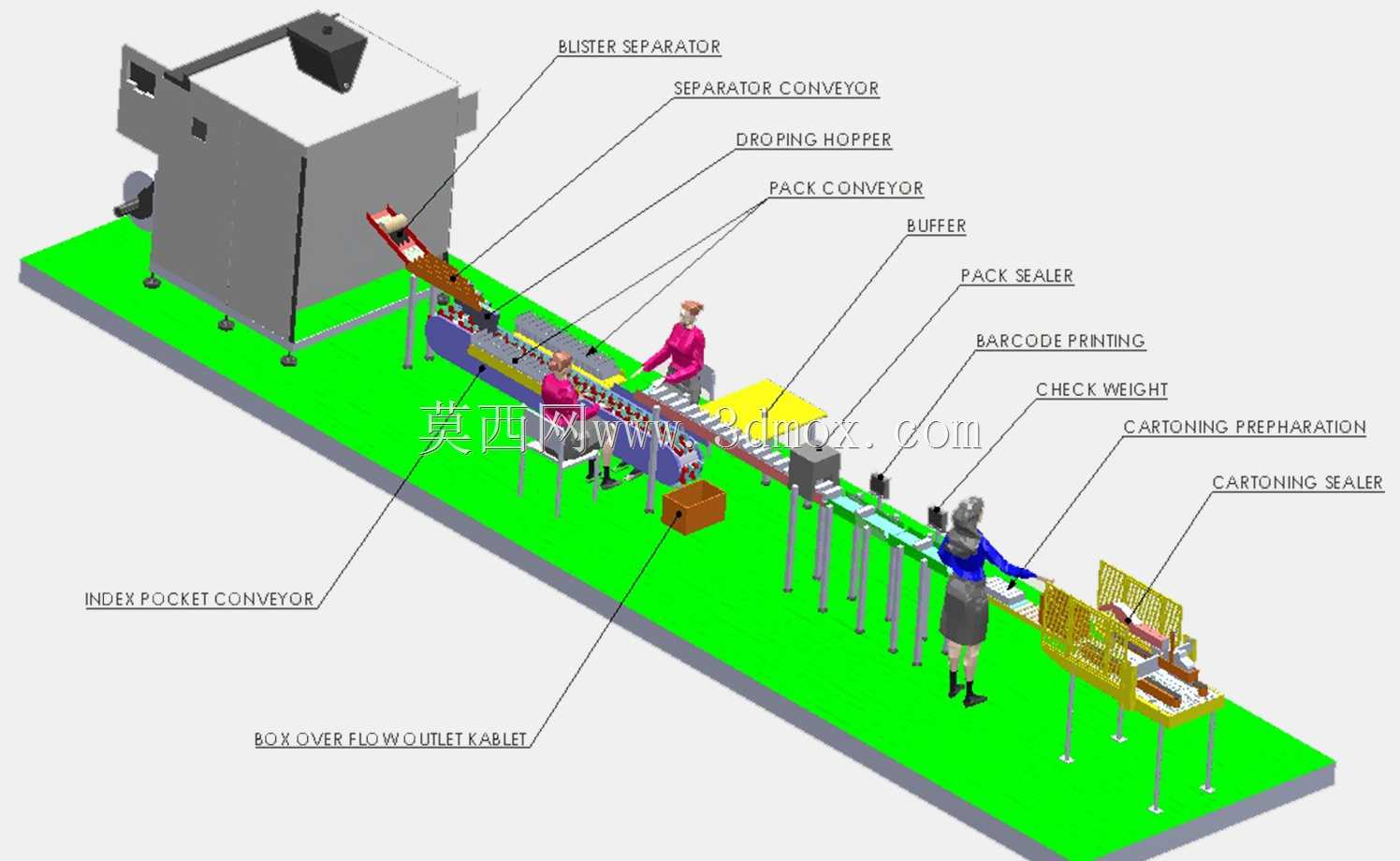

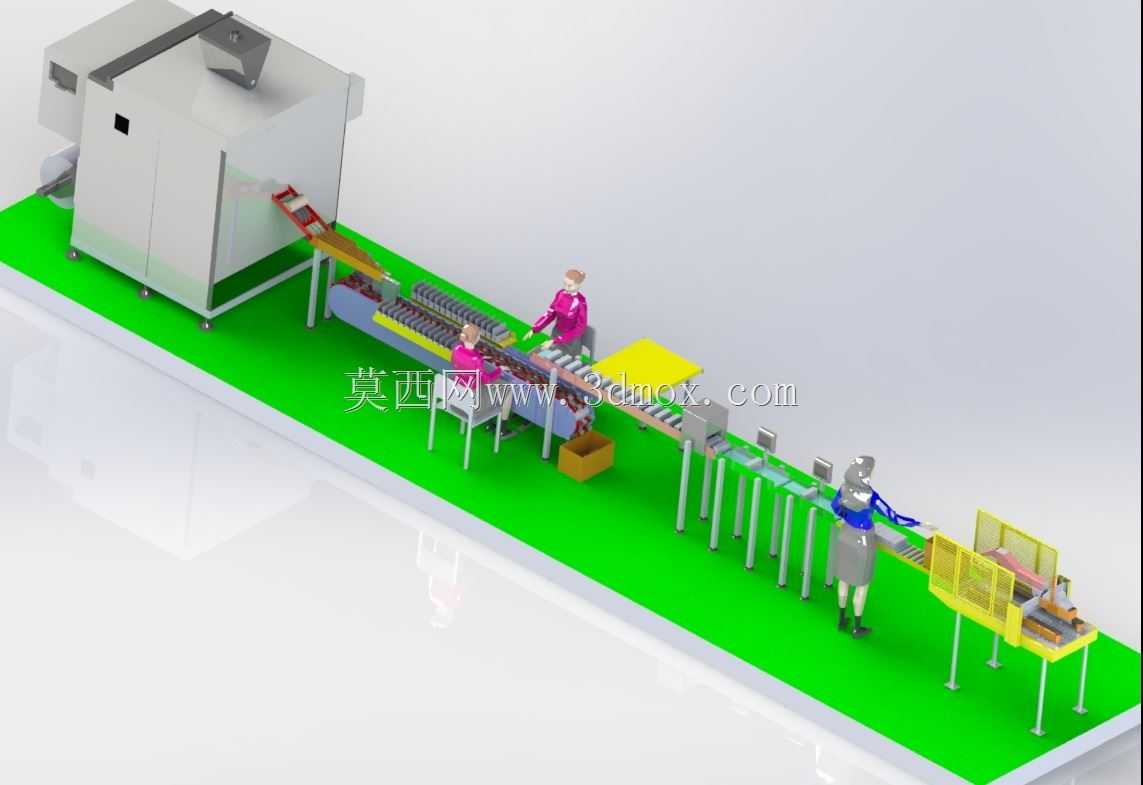

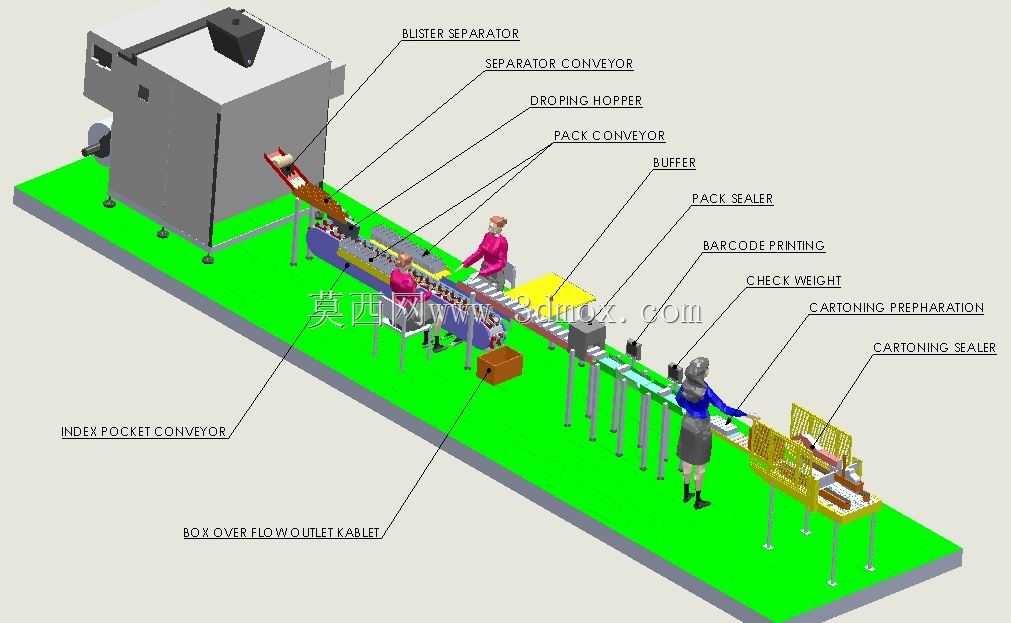

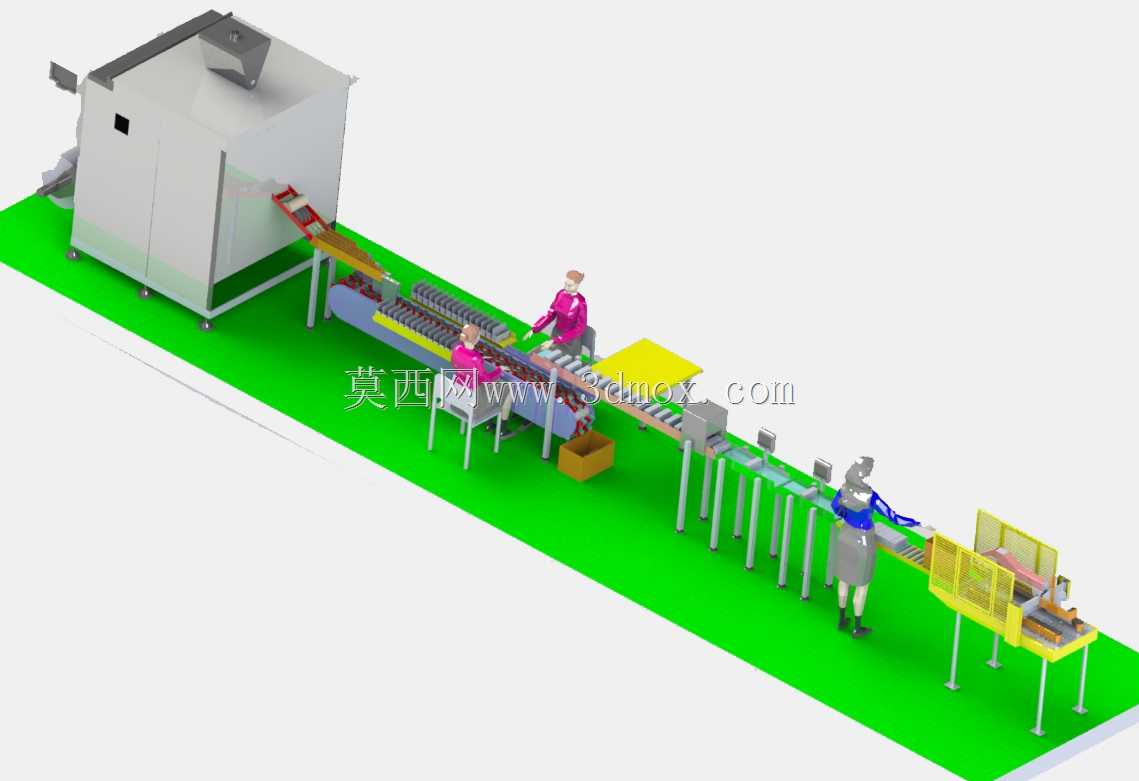

　　这套三维结构还原的是面向袋装产品的后段自动化包装产线，整体布局沿车间地面绿色地坪标识的安装区域排布，从上游来料端到下游成品输出端形成连续的作业流，适配食品、日化类袋装产品的末端包装工序，可对接前端制袋、充填设备完成成品装盒、装箱前的衔接作业。产线最左侧的主机柜采用封闭式钣金外壳设计，柜体底部预留可调脚轮安装位，方便现场安装时调整水平度，柜体内部预留电气元件安装空间，侧面开有散热通风孔与检修门，满足日常维护的操作空间需求，主机输出端衔接倾斜式爬坡输送段，该段采用带挡边的输送带结构，避免袋装产品在爬坡输送过程中出现滑落、堆叠的问题，爬坡段的倾斜角度经过适配，刚好匹配操作人员站立作业的高度，无需额外增设登高台。爬坡段下游衔接水平输送工位，

　　该段两侧设置导向挡条，可根据袋装产品的宽度调整挡条间距，保证产品沿输送方向居中行进，两个手工作业工位沿输送线并排布置，工位处配套简易工作台与物料周转箱放置位，操作人员可在此完成产品外观复检、不合格品剔除、说明书投放等工序，工位旁的黄色台面为待处理物料临时放置区，高度与输送线工作面齐平，减少操作人员取放物料的转身幅度，降低长时间作业的疲劳度。手工作业段下游衔接多段并列的滚筒输送段，该段采用无动力滚筒搭配侧边导向的结构，用于承接完成前序工序的产品，将其输送至下游自动作业工位，滚筒的间距根据袋装产品的最小尺寸设定，避免产品在输送过程中出现卡滞、掉落的问题，滚筒段的支架采用标准化铝型材搭建，可根据现场场地情况灵活调整段长与排布角度。

　　产线最右侧设置带安全防护网的自动作业工位，防护网采用黄色喷塑处理，醒目提示作业风险，防护网预留安全门与联锁开关安装位，开门即可触发设备停机，保障检修与异常处理时的人员安全，该工位可配套加装装箱、封箱或码垛前置机构，完成包装流程的最后工序。整套产线的安装边界沿地坪标识区域划定，各段设备的底部支架均预留地脚螺栓安装孔，可直接固定在车间硬化地面上，各输送段的驱动电机均布置在支架侧面，不占用输送工作面的下方空间，方便现场布置线缆与气路管线。设计过程中优先考虑了人机工程学要求，所有手工作业位的工作面高度均设定在操作人员站立时的手肘舒适操作区间，物料周转区的位置均设置在操作人员手臂可及的范围内，减少不必要的动作浪费；

　　同时各段设备采用模块化设计思路，可根据实际产能需求增减手工作业工位或输送段长度，适配不同规模的生产场地，设备之间的衔接处均设置过渡导板，避免产品在段间转运时出现卡滞、跌落的问题。产线中设置的操作人员站位点均预留足够的站立与转身空间，不会与设备运动部件发生干涉，各运动部件的外侧均根据风险等级设置对应的防护结构，高速运动段加装全封闭防护罩，低速输送段设置明显的警示标识，满足车间安全生产的规范要求。
