立式台钻工业设备三维结构设计

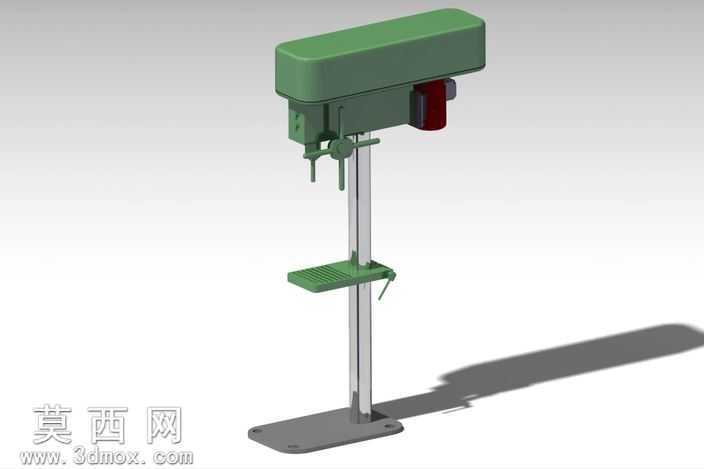

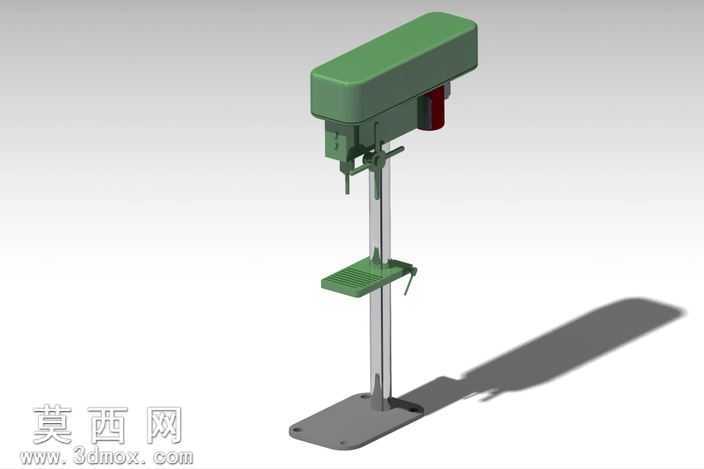

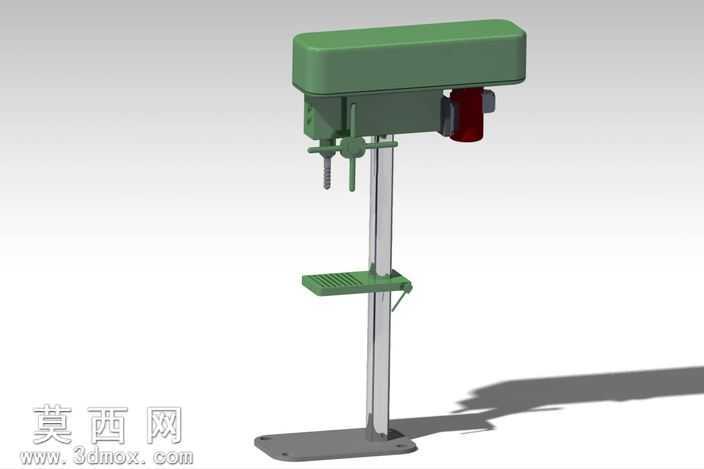

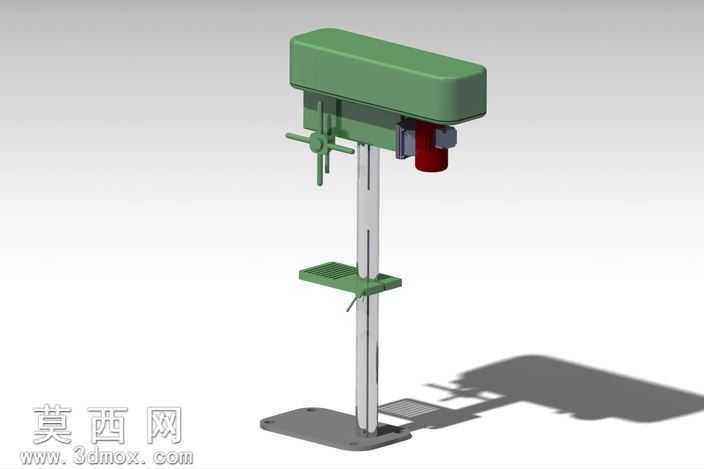

本作品为立式台钻的三维数字化模型，建模过程遵循工业机械设计的真实比例规范，完整还原了台式钻床的全部核心结构与外观特征。建模阶段以真实台钻的工程尺寸为基准，对各部件进行独立建模后完成整体装配，首先构建底部的铸铁式支撑底座，还原其厚重的配重结构与安装固定孔位，保证设备整体的稳定性呈现；向上延伸的金属立柱采用圆柱特征建模，还原立柱表面的光滑金属质感与升降调节的齿条结构，为工作台的高度调整提供结构支撑。中部的工件工作台采用带镂空排屑槽的平台设计，还原台钻工作台的可升降锁紧结构，能够清晰呈现工作台沿立柱滑动调整的机械逻辑；上部的机头箱体作为设备核心功能区，建模时完整还原了内部传动结构的外部壳体特征，侧面设置进给操作手柄与深度调节旋钮，后部搭载驱动电机组件，前端的主轴夹头结构完整还原，能够清晰展示钻头装夹的位置结构。材质渲染阶段针对不同部件匹配对应材质属性，机身外壳采用哑光工业绿漆材质，还原传统台钻的经典涂装质感，金属立柱、工作台面、操作手柄采用磨砂金属材质，呈现铸铁与钢材的哑光金属光泽，电机端盖、调节旋钮采用亮面金属与深色工程塑料材质区分，底座采用深灰铸铁材质，通过光影渲染突出各部件的材质差异与结构边界，阴影效果贴合真实光照逻辑，让模型具备极强的工业真实感。设计过程中严格遵循台钻的真实机械传动逻辑，各部件的装配关系完全符合实际设备的组装规范，没有出现结构错位或比例失调问题，既完整呈现了台钻的外观形态，也清晰展示了立式钻床的立柱升降、主轴进给、工作台调节等核心结构特征，可用于机械结构教学、工业设备展示、加工场景搭建等多种用途，模型结构规整，各部件独立可拆分，能够清晰展示台式钻床的整体构造与功能分区。
