300升容量链式斗式垂直输送料斗结构

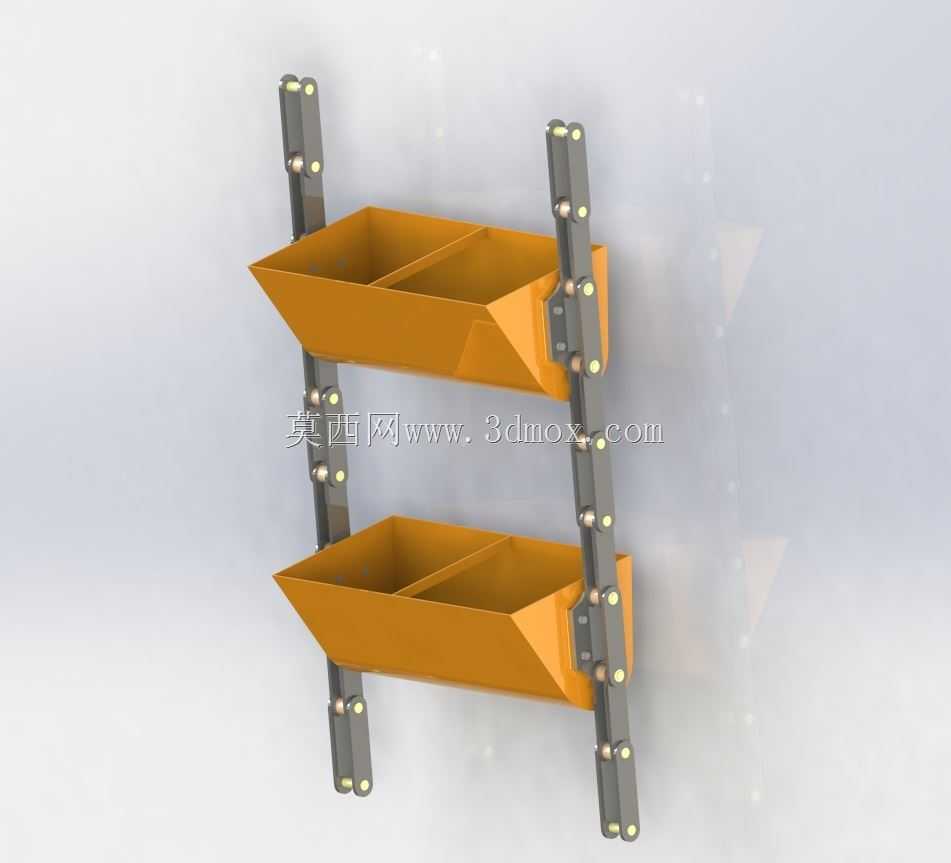

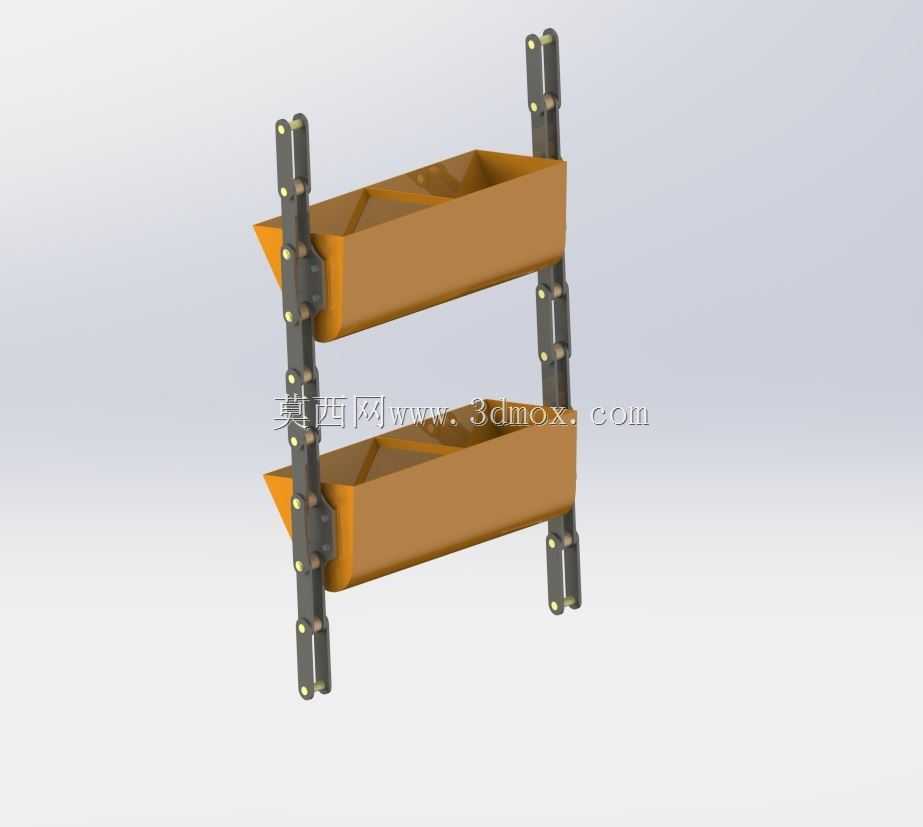

　　这套链式斗式输送结构，核心是适配300升单斗容量的垂直散料输送场景，常见于粮食加工、建材散料转运、矿山细碎物料提升、化工颗粒料输送等工况，用来完成低处散状物料向高位的连续输送作业，替代传统人工转运或倾斜皮带输送在垂直空间受限场景下的不足。从结构设计逻辑来看，整套结构采用双侧链条牵引的布局，两根平行的输送链条沿垂直方向的导轨运行，料斗通过专用连接支架固定在双侧链条的链节上，随链条做闭环回转运动，在下部进料段完成物料舀取，随链条上升到顶部卸料位置后，沿链轮轨迹翻转完成物料卸料，再沿回程段回到下部进料位置，实现连续循环作业。设计时首先考虑的是料斗的容积利用率，300升的斗容匹配对应链条的节距与运行速度，

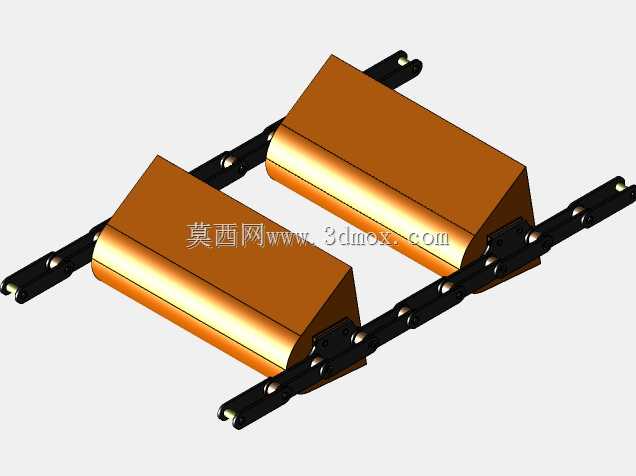

　　能保证在额定输送量下不会出现物料撒漏，料斗的斗体采用斜壁收口设计，前侧边缘做了圆弧过渡，在下部进料段舀取物料时能减少物料对斗壁的冲击，同时卸料时能让物料沿斗壁顺滑流出，避免斗内积料残留。双侧牵引链条选用的是重载直板滚子链，每间隔固定链节设置一个料斗安装位，安装位的连接支架做了加强筋处理，能承受满料状态下料斗加上物料的总载荷，避免长期运行后支架变形导致料斗偏斜、卡轨。两侧的导轨采用分段式组装结构，承载段导轨设置了耐磨衬条，与链条的滚子接触，减少链条运行时的磨损，同时导轨的安装基准面做了统一的公差要求，保证两侧导轨的平行度误差控制在允许范围内，避免链条运行时出现偏载、爬轨的问题。从安装边界来看，

　　整套结构的横向占用空间由双侧链条的中心距决定，料斗的宽度略小于链条中心距，保证料斗运行时不会与两侧的机架护板发生剐蹭，垂直方向的安装高度可以根据实际输送高度调整链条长度与导轨段数，适配不同厂房的层高与进出料口的高度差。进料段的位置通常设置在设备下部，对应料斗回程翻转后的舀料区间，设计时要保证进料口的落料点对准料斗的接料区域，避免物料落到料斗外侧造成底部积料，增加运行阻力。顶部的链轮组件采用可调心的轴承座安装结构，方便安装时调整两侧链轮的同轴度，同时张紧装置设置在尾部链轮处，通过调整尾部链轮的中心距来补偿链条长期运行后的磨损伸长，保证链条始终处于合适的张紧状态，避免链条松脱、跳齿。料斗本身的材质选用通常根据输送物料的特性调整，

　　输送磨琢性强的物料时会在斗壁内侧加装耐磨衬板，输送有腐蚀性的物料时会采用防腐材质制作，这套结构的连接部位全部采用可拆卸的螺栓连接，方便后期维护时单独更换磨损的料斗或者链节，不需要整体拆解设备。在实际运行过程中，这种链式斗式结构的运行速度控制在合理区间，既保证输送效率，又避免速度过快导致料斗舀料时物料外溢，或者卸料时物料抛洒轨迹偏离出料口。设计建模时需要重点校核链条的静载荷与动载荷，满料工况下单斗物料重量加上料斗自重，乘以安全系数后要小于链条的最小破断载荷，同时要验算连接支架的抗弯强度，避免满载启动时支架发生塑性变形。另外，料斗的翻转角度是设计时的关键参数，在顶部卸料位置，料斗随链条绕链轮转动的角度要保证斗内物料能全部卸出，同时不会与相邻的料斗发生碰撞，相邻料斗的间距需要结合链轮直径、链条节距、料斗深度综合计算，保证回转过程中各部件的运动间隙符合安全要求。整套结构的机架采用型钢焊接而成，焊接后做去应力处理，避免长期受力后机架变形影响导轨的安装精度，护板采用薄钢板拼装，覆盖链条与料斗的运行区域，既防止运行过程中物料撒出，也起到安全防护的作用，避免人员接触运动部件发生危险。
