袋装物料跌落性能测试试验台结构

　　这套试验装置主要面向袋装包装物料的抗跌落性能验证场景，常见于粮食、化工粉料、建材袋装产品的出厂品控环节，用来模拟袋装货物在装卸、转运、堆码过程中从指定高度意外跌落的实际工况，获取包装袋的破损临界条件、内装物料受冲击后的状态变化数据，为包装袋材质选型、封口工艺优化、转运作业规范制定提供实测依据。

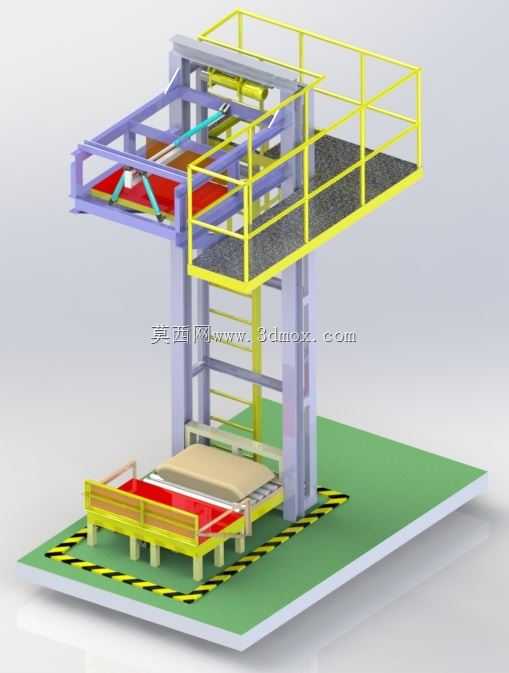

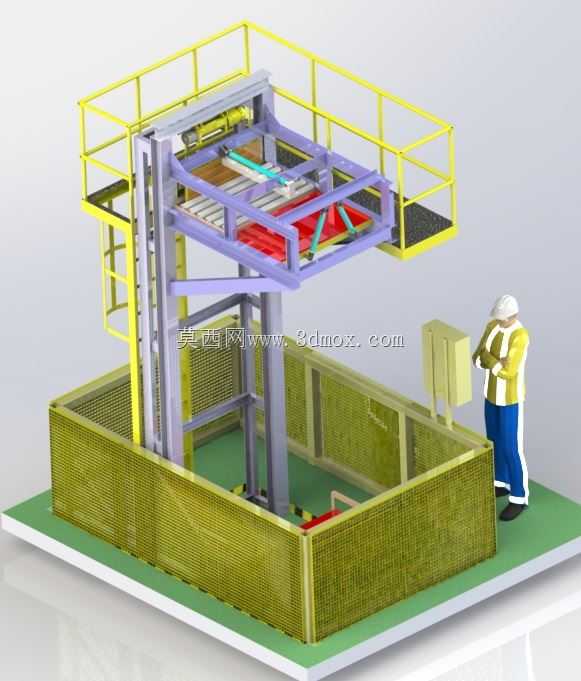

　　从结构布局来看，整套设备采用分层式框架设计，底部为落地式安装基座，基座外围设置通高的冲孔防护围栏，围栏预留单侧操作开口，开口位置对应电控柜安装位，操作人员可在围栏外部完成试验参数设置、试品装夹、试验启动操作，避免跌落过程中物料飞溅、结构移位带来的安全风险，围栏内部的基座表面铺设缓冲垫层，吸收试品跌落产生的冲击，降低冲击载荷对地面及设备底架的损伤。上层为试品装夹操作平台，平台距离基座跌落面的高度可根据测试标准要求调整，平台周边设置1.2米高的标准化安全护栏，护栏留足操作人员装夹试品的操作空间，平台台面采用防滑花纹钢板铺设，避免操作人员在高位作业时滑倒，平台与地面之间通过立式方管立柱支撑，立柱内部集成升降导向导轨，可带动上层装夹机构沿竖直方向调整高度，适配不同跌落高度的测试需求。

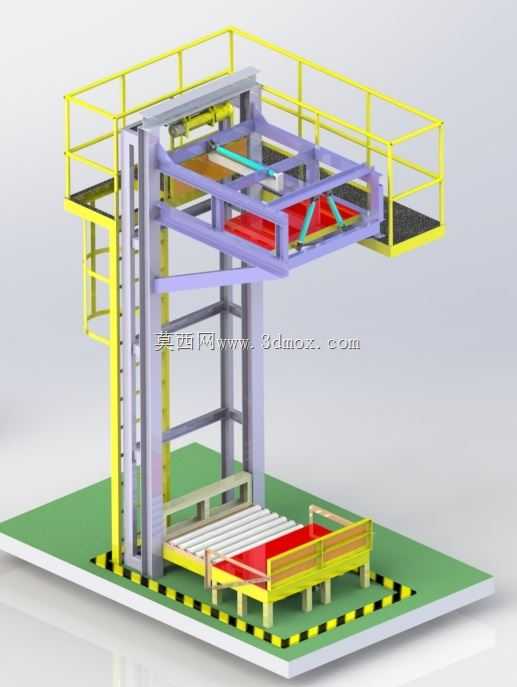

　　核心的试品承载释放机构安装在上层平台的中部位置，采用双侧翻板开合结构，翻板表面铺设防滑缓冲垫，避免试品放置时出现滑移，翻板的开合动作由气缸驱动，配合到位检测传感器保证双侧翻板同步开启，让试品以自由落体状态垂直跌落，减少释放过程中附加的外力干扰，保证测试数据的准确性。翻板的承载面尺寸可适配常规规格的袋装产品，从25kg级工业包装袋到50kg级重载包装袋都能稳定放置，装夹时无需额外固定，只需将试品居中放置在翻板承载区即可，大幅降低试验准备的操作时长。

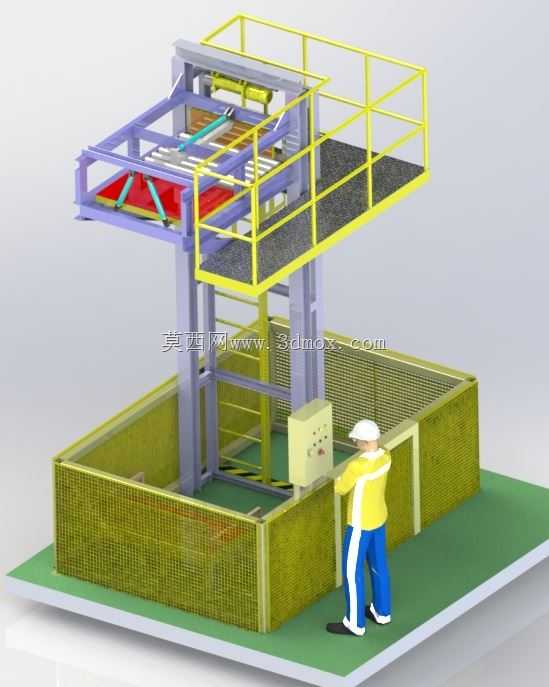

　　设计过程中重点考虑了设备的安装边界条件，整套设备的安装地面要求为平整的硬化混凝土地面，地面承载力需满足设备自重加最大试品重量的动载荷要求，设备外围需预留不小于1米的操作维护空间，方便日常对气缸、导轨、电控元件的检修维护。上层平台的护栏高度符合高位作业的安全规范，护栏横杆间距设置为350mm，防止人员意外从平台坠落，防护围栏的网孔尺寸控制在20mm以内，可阻挡大部分跌落过程中飞溅的物料颗粒，同时不影响外部人员观察试验过程。电控柜采用壁挂式安装在围栏外侧的操作位旁，柜内集成控制按钮、状态指示灯、高度显示模块，操作面板的高度设置为1.1米，符合站立操作的人机工程学要求，操作人员无需弯腰或抬手即可完成所有操作。

　　在结构强度校核阶段，对立式支撑立柱、上层平台框架、翻板承载结构都做了对应的载荷验算，按照最大测试载荷1.5倍的安全系数做结构加强，翻板的铰接位置采用带座轴承支撑，减少开合过程中的晃动间隙，气缸选型时预留足够的推力余量，保证满载状态下翻板可顺畅开启，不会出现卡滞、开启不同步的问题。设备的所有外露钢结构件都做了喷塑防腐处理，不同功能区域采用区分度较高的配色，护栏采用醒目的明黄色，防护围栏采用黄绿色，基座框架采用灰色，符合工业设备的安全色使用规范，让操作人员可快速识别不同的功能区域，降低误操作的概率。

　　实际使用过程中，操作人员先根据测试要求调整上层平台的高度，锁定位置后将待测试的袋装物料居中放置在翻板承载面上，撤离到围栏外部的安全区域后按下启动按钮，翻板同步快速打开，试品自由跌落到下方的基座面上，之后操作人员可进入围栏检查包装袋的破损情况、内装物料的状态，完成单次测试循环。整套结构的设计充分考虑了测试场景的实际需求，在保证测试精度的前提下，尽可能简化操作流程，同时落实全流程的安全防护设计，避免试验过程中出现安全事故，结构的模块化程度较高，后续可根据测试需求扩展不同的试品装夹夹具，适配箱装、盒装等其他包装形式的跌落测试需求。
